SICHERHEITSHINWEISE
FÜR VALETTA-GELENKARMMARKISE
1.17. KONSOLENANORDNUNG UND AUSZUGSKRÄFTE
!
Wichtige Montagehinweise unbedingt beachten!
Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden.
Die Auszugskräfte sind zu beachten (siehe S.6).
K-SET
BESCHREIBUNG
STANDARD WANDKONSOLENSET
TA
bestehend aus 2 Stk. WK1
STANDARD WANDKONSOLENSET
TB
bestehend aus 3 Stk. WK1
STANDARD WANDKONSOLENSET
TC
bestehend aus 4 Stk. WK1
TD/
STANDARD WANDKONSOLENSET
TD4
*3
bestehend aus 5 Stk. WK1
STANDARD WANDKONSOLENSET
TE
bestehend aus 5 Stk. WK1
WANDKONSOLENSET
bestehend aus 2 Stk. WK2
TF
(mit je 1 x Wandkonsole WK8 und
1 x Adapter) bei schwierigen
Untergründen
WANDKONSOLENSET
bestehend aus 3 Stk. WK2
TH
(mit je 1 x Wandkonsole WK8 und
1 x Adapter) bei schwierigen
Untergründen
WANDKONSOLENSET
bestehend aus 2 Stk. WK4
TI
(mit je 1 x Stahlplatte*
1 x WK1) bei kritischen
Untergründen
WANDKONSOLENSET
bestehend aus 2 Stk. WK4
TK
(mit je 1 x Stahlplatte*
und 1 x WK5 (mit je 1 x Stahlplatte*
1 x WK1) bei kritischen Untergründen.
WANDKONSOLENSET
bestehend aus 2 Stk. WK15
TK4*
(mit je 1 x Stahlplatte*
3
und 1 x WK5 (mit je 1 x Stahlplatte*
1 x WK1) bei kritischen Untergründen.
WANDKONSOLENSET*
bestehend aus 3 Stk. WK4
TL
(mit je 1 x Stahlplatte*
1 x WK1) bei kritischen
Untergründen
DECKENKONSOLENSET
TM
bestehend aus 2 Stk. DK1
DECKENKONSOLENSET
TN
bestehend aus 3 Stk. DK1
DECKENKONSOLENSET*
TP
bestehend aus 5 Stk. DK1
DECKENKONSOLENSET
TR
bestehend aus 6 Stk. DK1
DECKENKONSOLENSET
TY4*
3
bestehend aus 4 Stk. DK6 und 1 x DK11
Bef.-Punkte = Befestigungspunkte; K-Set = Konsolenset; WK = Wandkonsole; DK = Deckenkonsole
Konsolen sind am Gelenkarmhalter zu montieren (Achsmaße beachten)
*1 verzinkt, pulverbeschichtet in Gestellfarbe / *2 Ab Breite 601 cm dritter Gelenkarm in rechter oder linker Ausführung
*3 Spezielles Konsolenset mit Stützkonsolen für 400 cm Ausladung
HINWEIS: Konsolen können außer- oder innerhalb der Gelenkarmhalter montiert werden. Konsolenpaare sind jeweils links und rechts vom Gelenkarmhalter zu montieren.
Achsmaß beachten. Ab 401 cm Breite und 2 Gelenkarmen zusätzlich mittig eine Stützkonsole.

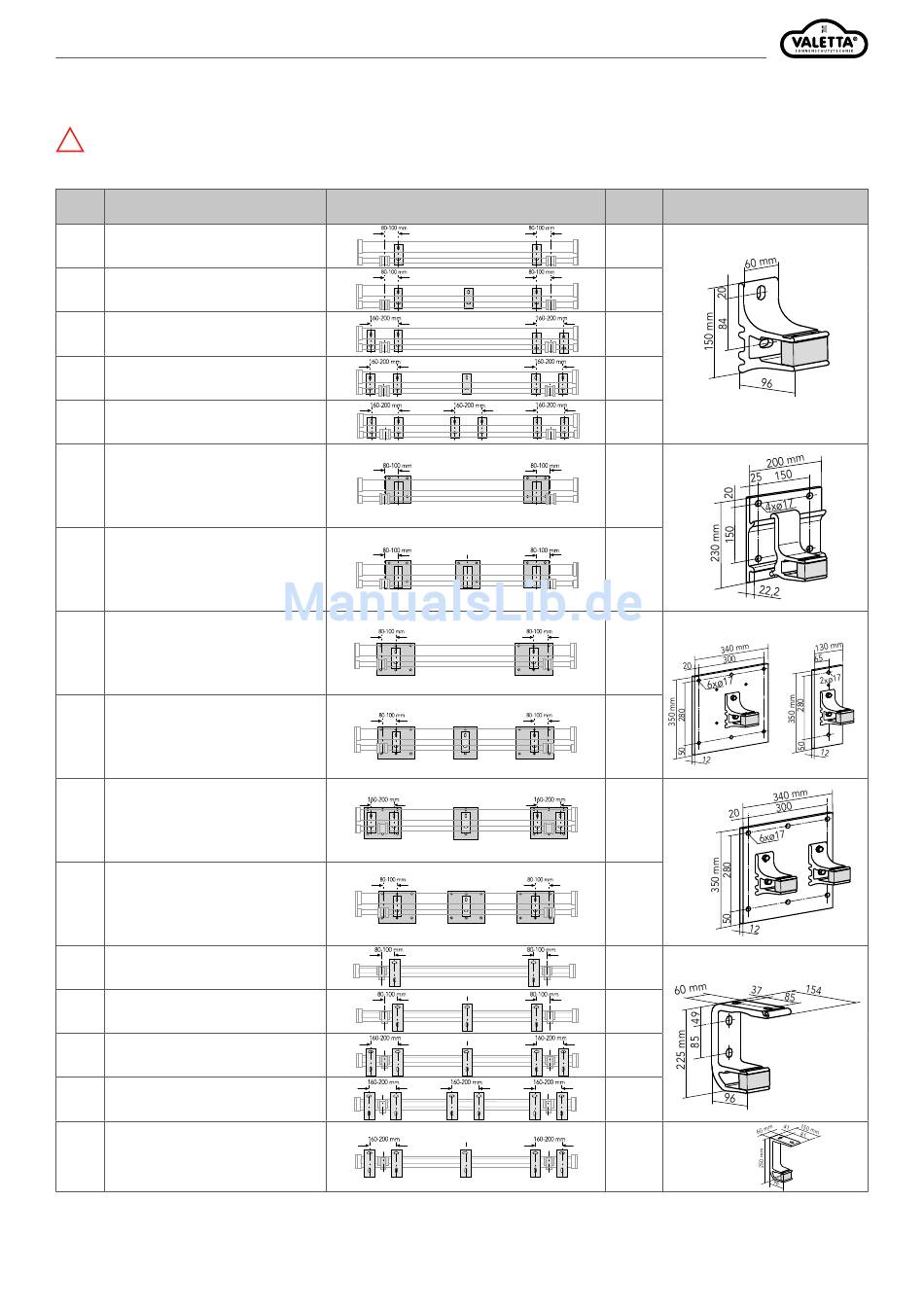

KONSOLENANORDNUNG
*2
*1
und
1
+ 1 x WK1)
1
1
+
+ 1 x WK1)
1
1
+
2
und
1
2
Technische Änderungen vorbehalten.
Seite 5
Rev. 1/2018_
06.2018
BEF.
ABBILDUNG
PUNKTE
WK1
4
6
8
10
12
WK2
8
12
WK4
WK5/WK14*
12
14
WK15
14
18
DK1
4
6
10
12
DK6 / DK11
10
3
