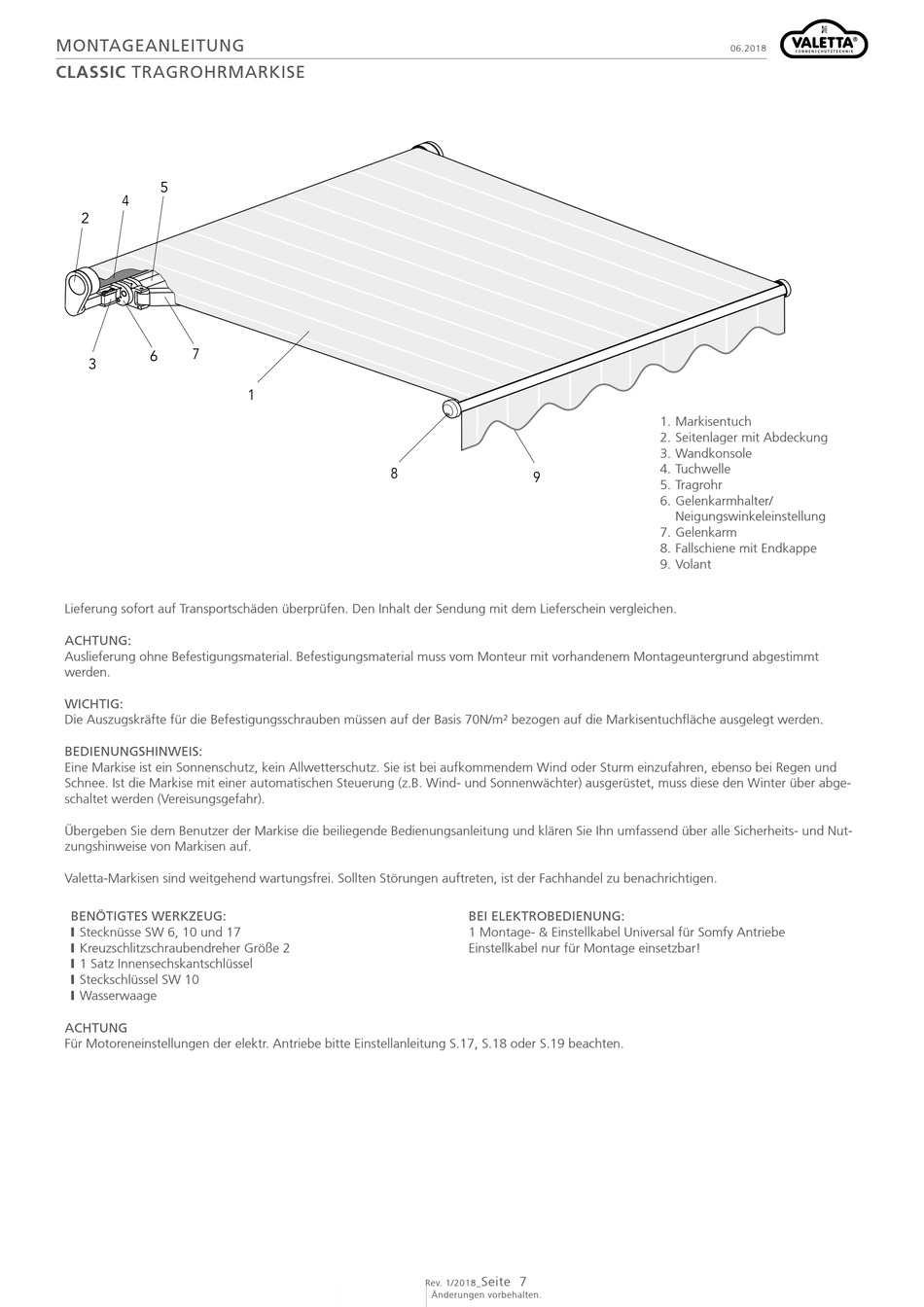

Valetta CLASSIC Montageanleitung Seite 7

MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
5
4
2
7
6
3
Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der Sendung mit dem Lieferschein vergleichen.
ACHTUNG:
Auslieferung ohne Befestigungsmaterial. Befestigungsmaterial muss vom Monteur mit vorhandenem Montageuntergrund abgestimmt
werden.
WICHTIG:
Die Auszugskräfte für die Befestigungsschrauben müssen auf der Basis 70N/m² bezogen auf die Markisentuchfläche ausgelegt werden.
BEDIENUNGSHINWEIS:
Eine Markise ist ein Sonnenschutz, kein Allwetterschutz. Sie ist bei aufkommendem Wind oder Sturm einzufahren, ebenso bei Regen und
Schnee. Ist die Markise mit einer automatischen Steuerung (z.B. Wind- und Sonnenwächter) ausgerüstet, muss diese den Winter über abge-
schaltet werden (Vereisungsgefahr).
Übergeben Sie dem Benutzer der Markise die beiliegende Bedienungsanleitung und klären Sie Ihn umfassend über alle Sicherheits- und Nut-
zungshinweise von Markisen auf.
Valetta-Markisen sind weitgehend wartungsfrei. Sollten Störungen auftreten, ist der Fachhandel zu benachrichtigen.
BENÖTIGTES WERKZEUG:
y Stecknüsse SW 6, 10 und 17
y Kreuzschlitzschraubendreher Größe 2
y 1 Satz Innensechskantschlüssel
y Steckschlüssel SW 10
y Wasserwaage
ACHTUNG
Für Motoreneinstellungen der elektr. Antriebe bitte Einstellanleitung S.17, S.18 oder S.19 beachten.
1
8
Technische Änderungen vorbehalten.
9
BEI ELEKTROBEDIENUNG:
1 Montage- & Einstellkabel Universal für Somfy Antriebe
Einstellkabel nur für Montage einsetzbar!
Seite 7
Rev. 1/2018_
06.2018
1. Markisentuch
2. Seitenlager mit Abdeckung
3. Wandkonsole
4. Tuchwelle
5. Tragrohr
6. Gelenkarmhalter/
Neigungswinkeleinstellung
7. Gelenkarm
8. Fallschiene mit Endkappe
9. Volant
