MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
DECKENMONTAGE
DACHSPARRENMONTAGE (ZUBEHÖR)
14
A
M H Z
16
A
17
18
bis Anlagenbreite 4m = 2 Konsolen
ab 4,01m Anlagenbreite = 3. Konsole (mi g)
13
10
11
12
M H Z
Technische Änderungen vorbehalten.

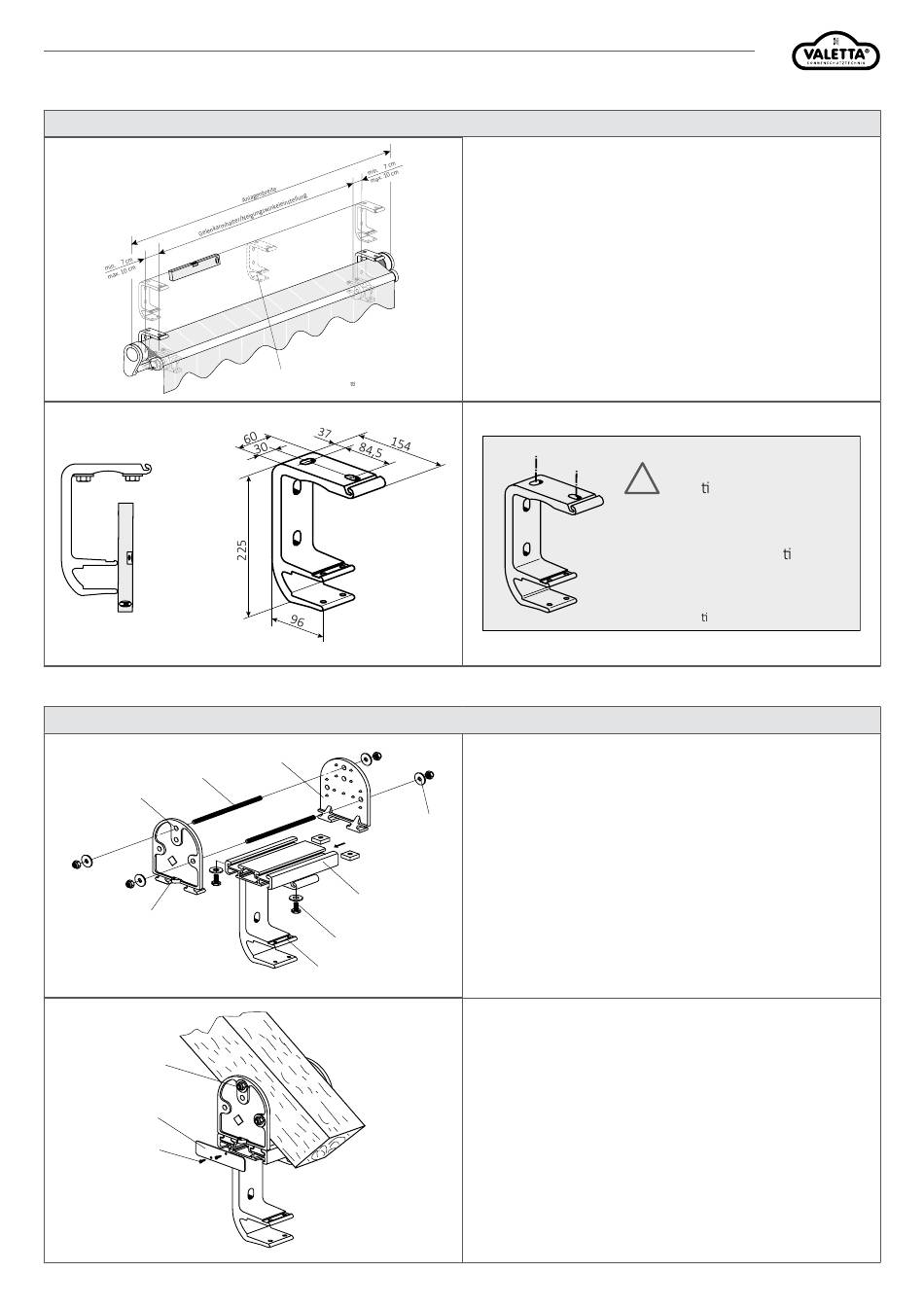

Gesamte Markisenbreite (Anlagenbreite) auf Decke anzeichnen. Flucht
mit Richtschnur festlegen (waagrecht). Das Achsmaß der Markise d.h.
das Maß von Mitte Gelenkarmhalter/Neigungswinkeleinstellung bis
Mitte Gelenkarmhalter/Neigungswinkeleinstellung ausmessen und auf
die Decke fixierte Markisenbreite übertragen.
Konsolen max. 10 cm vom Gelenkarmhalter/Neigungswinkeleinstellung
entfernt an Decke verschrauben und parallel ausrichten. Konsolen kön-
nen ausser- oder innerhalb der Gelenkarmhalter/Neigungswinkeleinstel-
lung montiert werden.
Tragschiene (10) mit Nutenstein, Sechskantschraube M10x25 und
U-Scheibe (11) und Ringschlüssel SW17 auf Universalkonsole (12)
befestigen.
Beide Platten (13) in die oberen Nuten der Tragschiene (10) einschieben.
Obere Bohrung (A) am Dachsparren anzeichnen und mit Bohrer ø12 mm
15
durchbohren. Gewindestange (14) durchschieben und beidseitig mit
Scheiben und Muttern M10 (15) verschrauben.
ACHTUNG!
Universalkonsolen wie unter 1.2. Deckenmontage gezeigt, zueinander
ausrichten. Zweite Bohrung entsprechend der beiden Platten bohren und
verschrauben. Anschließend Gewindestift anziehen (16).
Abschliessend Seitenbleche (17) der Tragschiene mit je 2 Stück
Linsenblechschrauben 4,2x16 (18) befestigen.
Seite 7
Rev.0/2021_
10.2021
!
Befes gungsmaterial
muss unbedingt mit
vorhandenem Montage-
untergrund abges mmt
werden!
2 Befes gungspunkte
