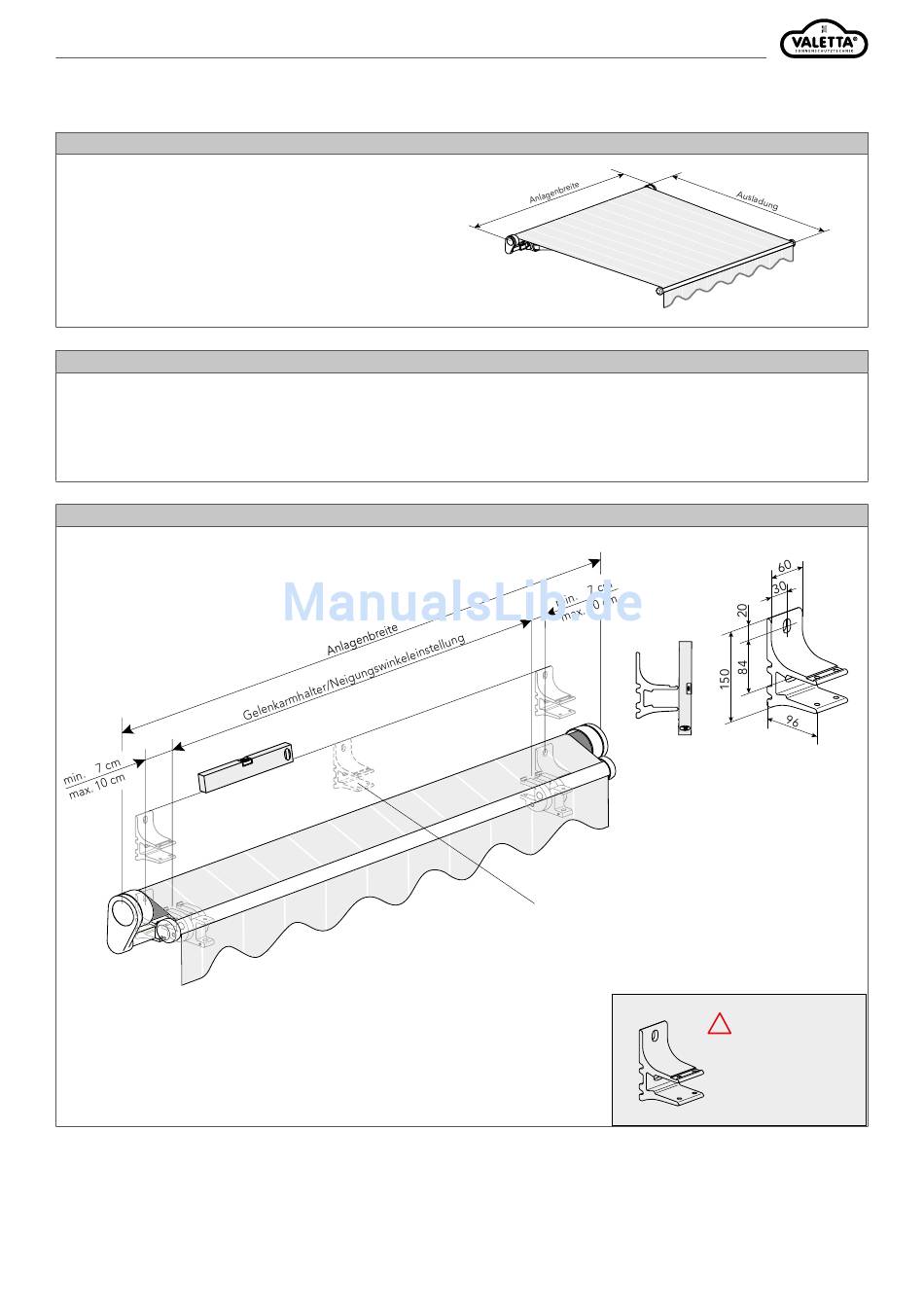

MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
TECHNISCHE DATEN
Anlagenbreite:
von 180 cm bis 650 cm,
gekoppelt von 651 cm bis 1200 cm
Ausladung:
150 / 200 / 250 / 300 / 350 / 400 cm,
gekoppelt bis 300 cm
Neigungswinkel:
einstellbar von 0° bis 40°
Montageart:
Wand / Decke / Dachsparren
1.
ANBRINGEN DER KONSOLEN
Gesamte Markisenbreite (Anlagenbreite) auf Wand oder Decke anzeichnen.
Flucht mit Richtschnur festlegen (waagrecht). Das Achsmaß der Markise d.h. das Maß von Mitte Gelenkarmhalter/Neigungswinkeleinstellung
bis Mitte Gelenkarmhalter/Neigungswinkeleinstellung ausmessen und auf die Wand oder Decke fixierte
Markisenbreite übertragen.
Konsolen max. 10 cm vom Gelenkarmhalter/Neigungswinkeleinstellung entfernt an Wand oder Decke verschrauben und parallel ausrichten.
Konsolen können ausser- oder innerhalb der Gelenkarmhalter/Neigungswinkeleinstellung montiert werden.
1.1. WANDMONTAGE
bis Anlagenbreite 4m
ab 4,01m Anlagenbreite = 3. Konsole (mittig)
Seite 8
Rev. 1/2018_
Technische Änderungen vorbehalten.
06.2018
= 2 Konsolen
!
Befestigungsmaterial
muss unbedingt mit
vorhandenem Montage-
untergrund abgestimmt
werden!
2 Befestigungspunkte
