MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
8.
BEFESTIGUNG SCHUTZHÜLSE FÜR HIRSCHMANNKUPPLUNG (ZUBEHÖR)
41
41
Schritt 4
46
45
Schritt 3
44
41
Schritt 2
47
45
Schritt 4
44
Schritt 1
42
43
Schritt 2
Schritt 1
42
43
Schritt 3
Rev. 1/2018_
Technische Änderungen vorbehalten.

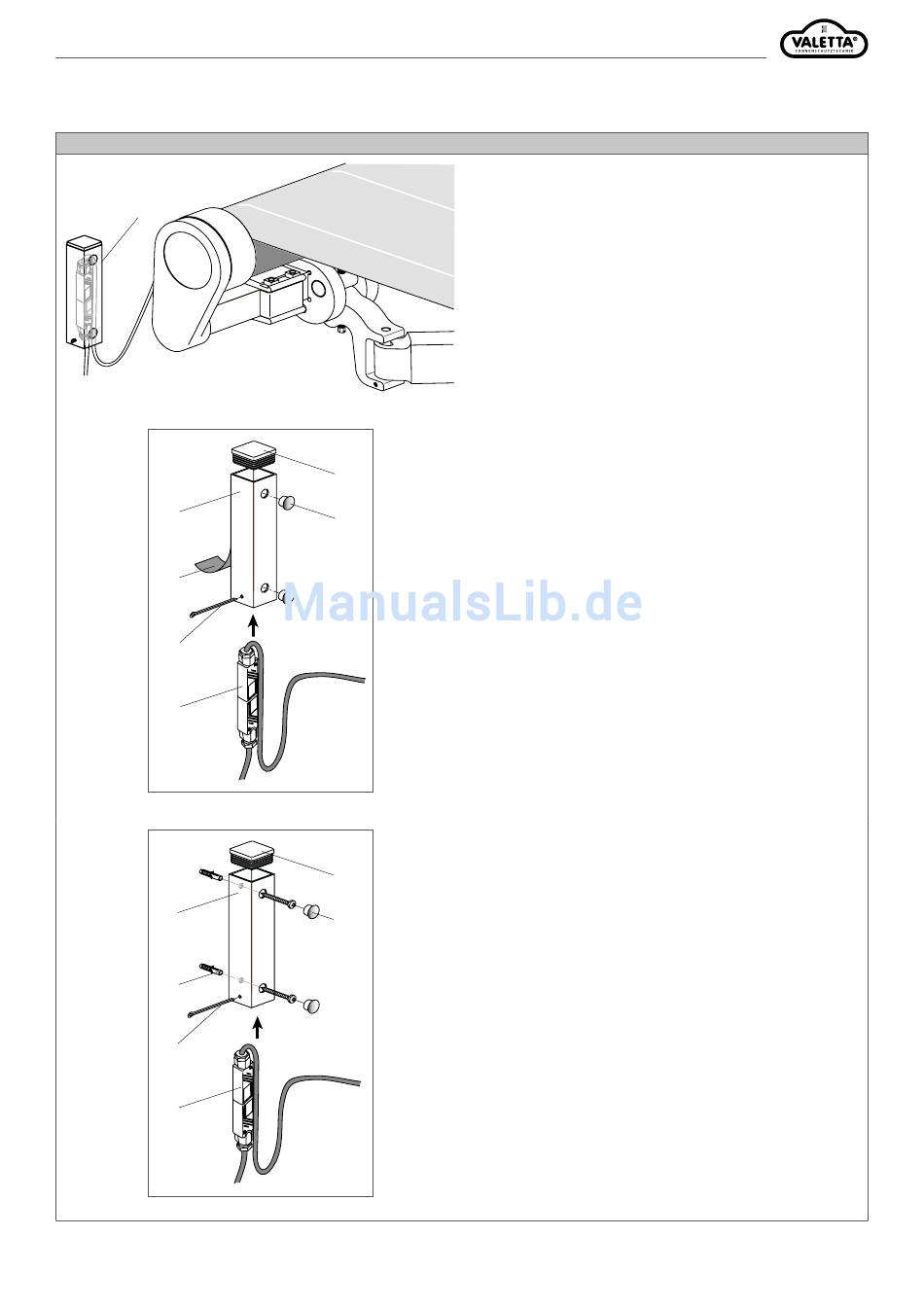

SCHUTZHÜLSE FÜR HIRSCHMANNKUPPLUNG (ZUBEHÖR)
Die Schutzhülse für Hirschmannkupplung (41) kann auf das
Tragrohr angeklebt oder an Wand oder Decke geschraubt
werden. Die Montage sollte mit der offenen Seite nach unten
erfolgen.
Somit kann evtl. eintretendes Wasser oder Regen nach unten
ablaufen.
1. Ankleben
Die Schutzhülse kann auf ebenen und glatten Oberflächen,
wie z.B. einem pulverbeschichtetem Tragrohr, beschichtetem
Metall sowie stabilen und glatten Untergründen aus Kunst-
stoff aufgeklebt werden.
Untergründe wie Putz, Beton oder Holz sowie strukturierte
Untergründe sind zum aufkleben nicht geeignet.
Lamellenstopfen (42) oben in die Schutzhülse (41) einbrin-
gen. Beide Zierstopfen (43) in die nicht benötigten Boh-
rungen drücken.
Hirschmannstecker (44) von unten in Schutzhülse einbringen
und mit Splint (45) sichern.
Schutzfolie des Klebeband (46) von der Rückseite der Schutz-
hülse abziehen und Schutzhülse auf dem Tragrohr in der
gewünschten Position aufkleben und fest andrücken.
2. Anschrauben
Lamellenstopfen (42) oben in die Schutzhülse (41) einbrin-
gen. Schutzhülse mit Dübel S6 und Spanplattenschraube
ø5x50 (47) an Wand oder Decke befestigen. Beide Zierstop-
fen (43) anschliessend in die Bohrungen drücken.
Hirschmannstecker (44) von unten in Schutzhülse einbringen
und mit Splint (45) sichern.
Seite 13
06.2018
