MONTAGEANLEITUNG
VALENCIA AUSSENBESCHATTUNG

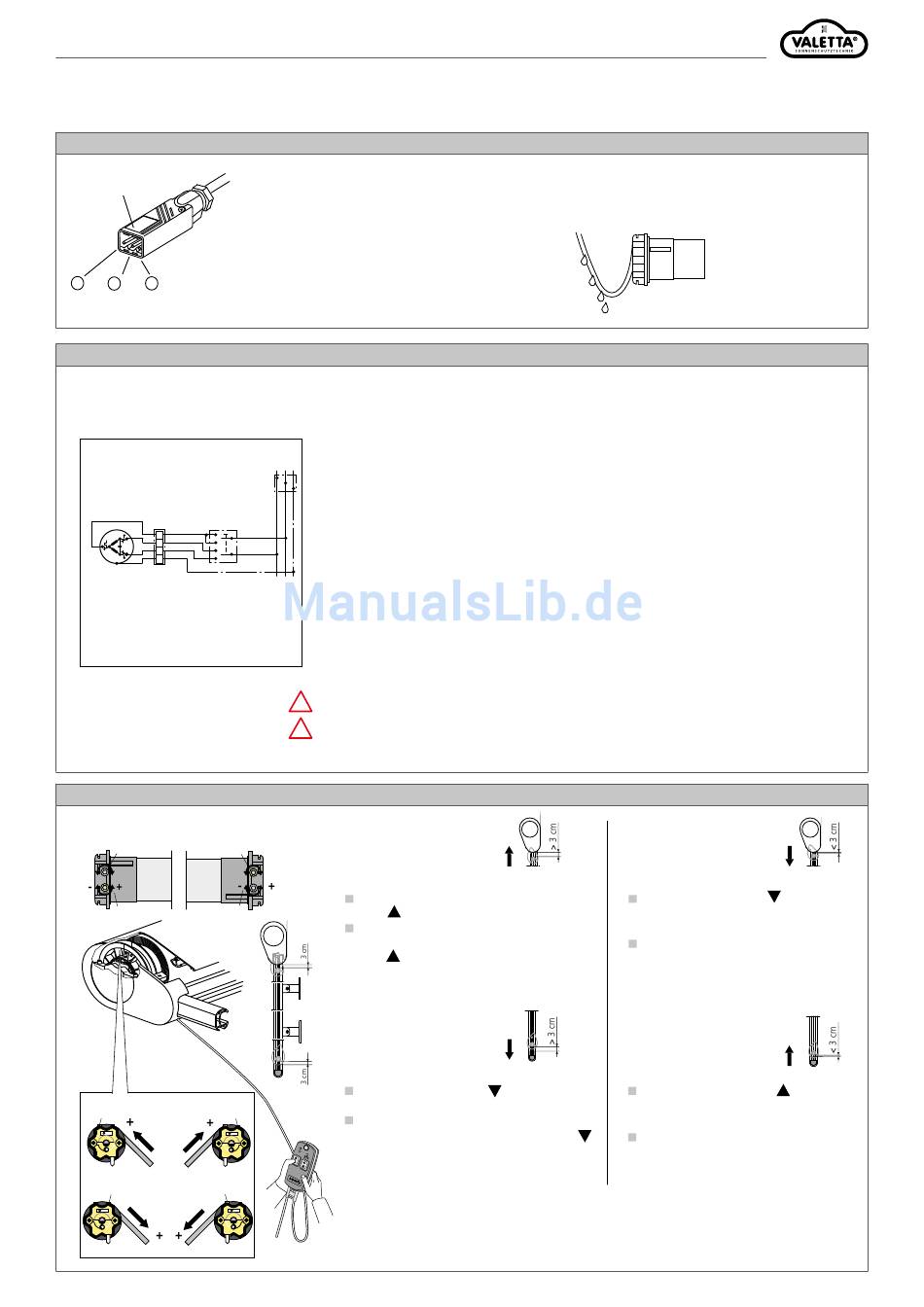

EINSTELLANLEITUNG FÜR FÜR SOMFY EINSTECKANTRIEBE LT50 PA / LT60 PA
ELEKTRISCHER ANSCHLUSS
grün/gelb
( PE )
2
1 3
blau schwarz leer
( N ) ( L1 )

ANSCHLUSSVORSCHRIFTEN

Zulässige Anschlußarten für einen Antrieb:
Schaltplan nach VDE
Antrieb
Abzweigdose
Schalter
1
2
3
4
1 N Nullleiter = blau
2 L Phase = braun
3 L Phase = schwarz
4 PE Schutzleiter = gelb/grün
ANSCHLUSSVORSCHRIFTEN
Hinweis: Der Abtriebskopf kann sich
links oder rechts befinden.
1
-
+ +
+
2
Motor links Motor rechts
1
S MFY S MFY
- -
Behang Behang
2 2
- -
S MFY S MFY
Behang Behang
Die Anschlussleitung muss min. 30 cm Restlänge haben.
Bei kürzerer Restlänge wird die integrierte Antenne be-
schädigt und es kann zu Empfangsproblemen kommen.
Der Sunea io muss entsprechend der Klemmenbelegung
angeschlossen werden.
Bei Anschlussarbeiten muss die Stromzufuhr unter-
brochen werden. (Sicherung herausnehmen!)
Die Anlage ist nach VDE über einen vorgeschalteten
FI-Schutzschalter abzusichern.
Für den elektrischen Anschluss dürfen nur Kabel- und
Steckverbindungen mit einer Schutzklasse von mind.
IP 54 verwendet werden.
Beschreibung des Antriebes
Somfy-Einsteckantriebe bestehen aus reversierbaren Einphasenkondensatormotoren mit eingebauten
Endschaltern, Bremse und Getriebe.
Schalter und Steuerungen dürfen keinen gleichzeitigen Auf- und Ab-Befehl ermöglichen:
Bei Bedienung über Schalter sind nur Tastschalter mit "Totmann"-Schaltung zulässig und müssen gegen-
Netz
L1 N PE
einander verriegelt sein. Ein gleichzeitig gegebener Auf- und Ab-Befehl führt zu einem Defekt der Anlage.
Abzweigdose
Vorgeschaltete Steuerungen müssen mind. nach 5 Minuten die Stromzufuhr zum Motor unterbrechen.
Der Motor darf nicht mit Dauerstron beaufschlagt werden.
Die Umschaltzeit für den Laufrichtungswechsel:
Auf/Ab oder Ab/Auf muß größer/gleich 500 ms betragen.
Steuergeräte, deren Umschaltzeit softwareseitig verändert werden können, müssen mit der empfohlenen
Umschaltzeit größer/gleich 500 ms vor Anschluß an den Antrieb programmiert werden.
Gemeinsamer Betrieb von 2 Anlagen
Für jeden Antrieb und jede Laufrichtung muß ein seperater Kontakt vorgesehen werden. Die gemeinsame
Steuerung mehrerer Antriebe erfordert SOMFY-Steuergeräte.
SOMFY-Antriebe in Naßräumen
Die Antriebe sind entsprechend EN 60529 "spritzwassergeschützt". Bei Einsatz in Naßräumen müssen die
VDE-Vorschriften, u.a. 0100/Teile 701, 702 und 737, sowie die Vorschriften der örtlichen EVU und des TÜV
beachtet und erfüllt werden.
!
Die Parallelschaltung von 2 bzw. mehreren Antrieben ist verboten!
Die Anlage muß an das Niederspannungsnetz durch die Schaltvorrichtung mit allpoliger Trennung und
!
Kontaktöffnung von mind. 3 mm angeschlossen sein.
Endlage oben
Die gewünschte Endlage
1
wird nicht angefahren.
-
+
+
A. Endlage oben (1)
Drücken Sie an der Bedieneinheit die AUF-
2
Taste , bis der Behang automatisch stoppt.
Drehen Sie die in Auf-Richtung hinten liegen-
de Einstellschraube (1) bei gedrückter AUF-
Taste in Richtung PLUS, bis die gewünschte
obere Endlage erreicht ist.
Endlage ist eingestellt.
Endlage unten
Die gewünschte Endlage
wird nicht angefahren.
B. Endlage unten (2)
Drücken Sie die Ab-Taste
automatisch stoppt.
1
Drehen Sie die in Ab-Richtung vorne liegende
Einstellschraube (2) bei gedrückter AB-Taste
in Richtung PLUS, bis die gewünschte untere
Endlage erreicht ist.
Endlage ist eingestellt.
Probelauf
Antrieb in beide Laufrichtungen bis zum Abschalten in den Endlagen laufen lassen. Bei Probe-
läufen, sowie auch im Betrieb sollte eine Überhitzung des Antriebes vermieden werden.
Technische Änderungen vorbehalten.
HINWEIS: Der bauseitige Anschluss von Antrieb und
Steuerung muss durch einen Elektro-Fachbetrieb erfolgen.
, bis der Behang
Seite 17
Rev. 0/2018_
06.2018
Verlegen Sie die Anschlussleitung
des Antriebes in einer Schlaufe
nach unten, damit kein Wasser
in den Antrieb eindringen kann.
- Beschädigung der internen
Elektronik im Antrieb
Endlage oben
Die gewünschte Endlage
wird überfahren.
C. Endlage oben (1)
Drücken Sie die AB-Taste , bis sich der
Behang wieder unterhalb der gewünschten
Endlage befindet.
Drehen Sie die Einstellschraube (1) ein paar
Umdrehungen entgegen der Plus-Richtung
und wiederholen Sie den unter Endlagen
oben (A) beschriebenen Vorgang.
Endlage unten
Die gewünschte Endlage
wird überfahren.
D. Endlage unten (2)
Drücken Sie die AUF-Taste , bis sich der
Behang wieder oberhalb der gewünschten
Endlage befindet.
Drehen Sie die Einstellschraube (2) ein paar
Umdrehungen entgegen der Plus-Richtung
und wiederholen Sie den unter Endlagen
unten (B) beschriebenen Vorgang.
