CO/Tech RT150/1 Bedienungsanleitung Seite 50

Schritt 6. Montage der Druckkämme
Die Druckkämme (38) müssen eingestellt werden, damit sie das Werkstück gegen den Tisch/Anschlag halten.
Richtig montiert und eingestellt, erfüllen sie auch eine Sicherheitsfunktion, indem sie das Risiko ausschließen/
minimieren, dass das Werkstück zurückgeworfen wird.

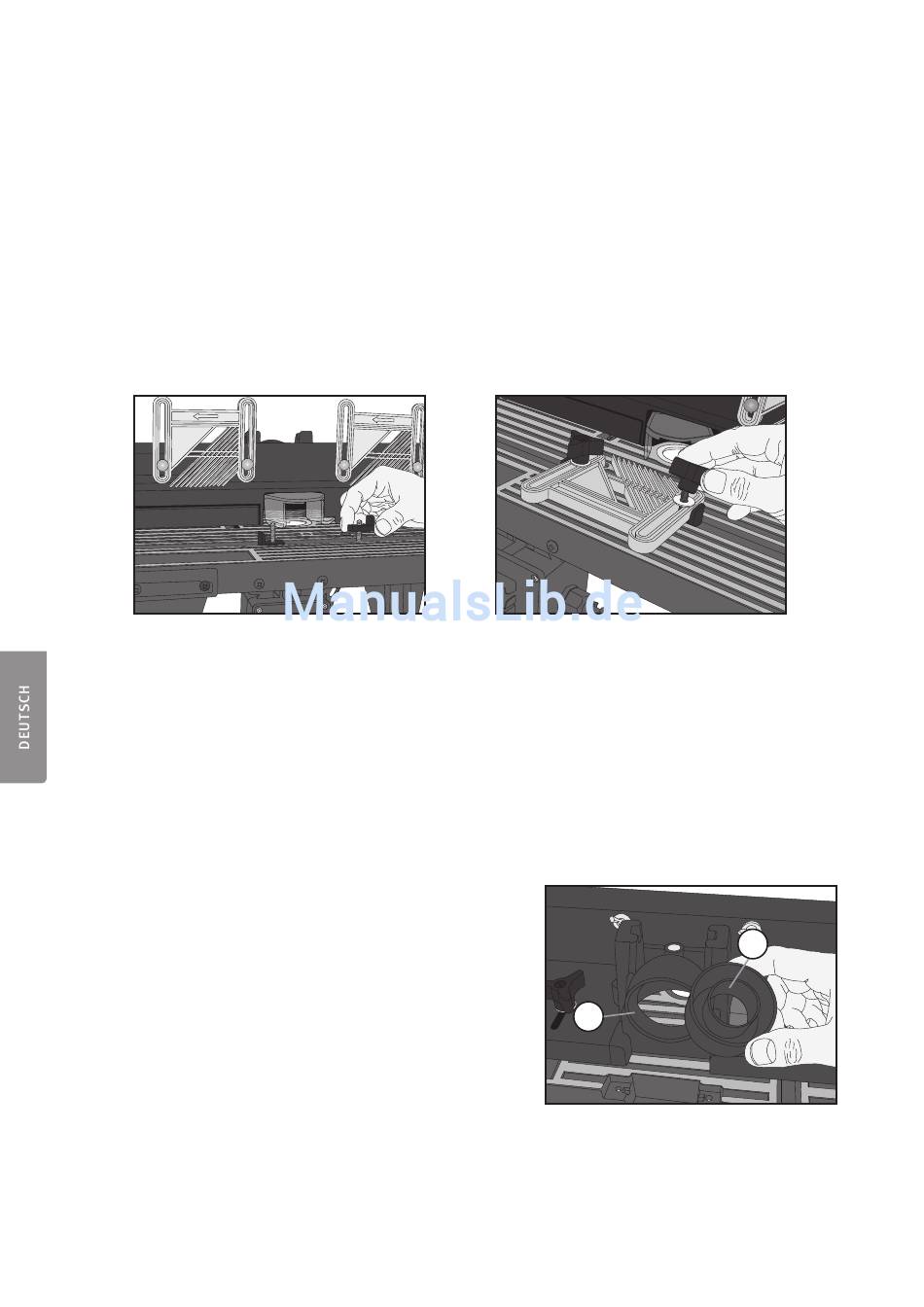

Die Druckkämme (38) am Anschlag (11) oder auf dem Frästisch (1) anbringen.
• Am Anschlag: Die Druckkämme (38) mit Schlossschraube (37), Unterlegscheibe (36) und Flügelmutter
(35) auf dem Anschlag anbringen.
• Auf dem Frästisch: Einen Druckkamm (38) auf dem Frästisch mit Schraube (41), Unterlegscheibe (40)
und Kreuzmutter (39) befestigen. 2 L-förmige Kunststoffbuchsen auf die Befestigungsschrauben in
den Aussparungen des Frästisches aufsetzen, sie dienen als Stütze des Druckkamms.
Achtung: Der Druckkamm (38) wird in der gleichen Richtung montiert, wie das Werkstück gefräst wird.
Die Druckkämme haben eine Pfeilmarkierung, der Pfeil muss in Vorschubrichtung zeigen.
Schritt 7. Montage des Frästisches auf eine Unterlage und Vorbereitung für
die Inbetriebnahme
1. Um das Risiko zu minimieren, dass der Frästisch wegrutscht oder umfällt, muss er auf einer Arbeitsbank,
einem Tisch o. Ä. angebracht werden. Die Beine sind mit zwei Befestigungslöchern versehen. Die Beine mit
durchgehenden Bolzen in der Unterlage festschrauben.
2. Den Stecker der Handoberfräse in die Steckdose auf der Unterseite des Hauptschalters stecken.
Achtung: Den Stecker der Handoberfräse NIEMALS direkt an eine andere Steckdose anschließen,
in dem Fall funktioniert der Maschinenschutzschalter nicht, der eine wesentliche Sicherheitsfunktion darstellt.
Sicherstellen, dass keine elektrischen Kabel in die Nähe der Frässpindel kommen. Diese können sich sonst
im rotierenden Werkzeug verfangen und dabei Schaden nehmen.
3. Einen Späne-/Staubsauger an den Stutzen (25) auf
der Rückseite des Anschlags anschließen. Der Stutzen hat
einen Anschluss mit einem Außendurchmesser von Ø 65 mm
für den Spänesauger. Bei Verwendung eines Staubsaugers
gibt es einen Einsatz (20) mit einem Innendurchmesser von
Ø 30 mm.
Warnung: Den Stecker des Stromschalters vom Frästisch erst
einstecken, wenn der Frästisch in Betrieb genommen werden soll.
