CO/Tech RT150/1 Bedienungsanleitung Seite 41

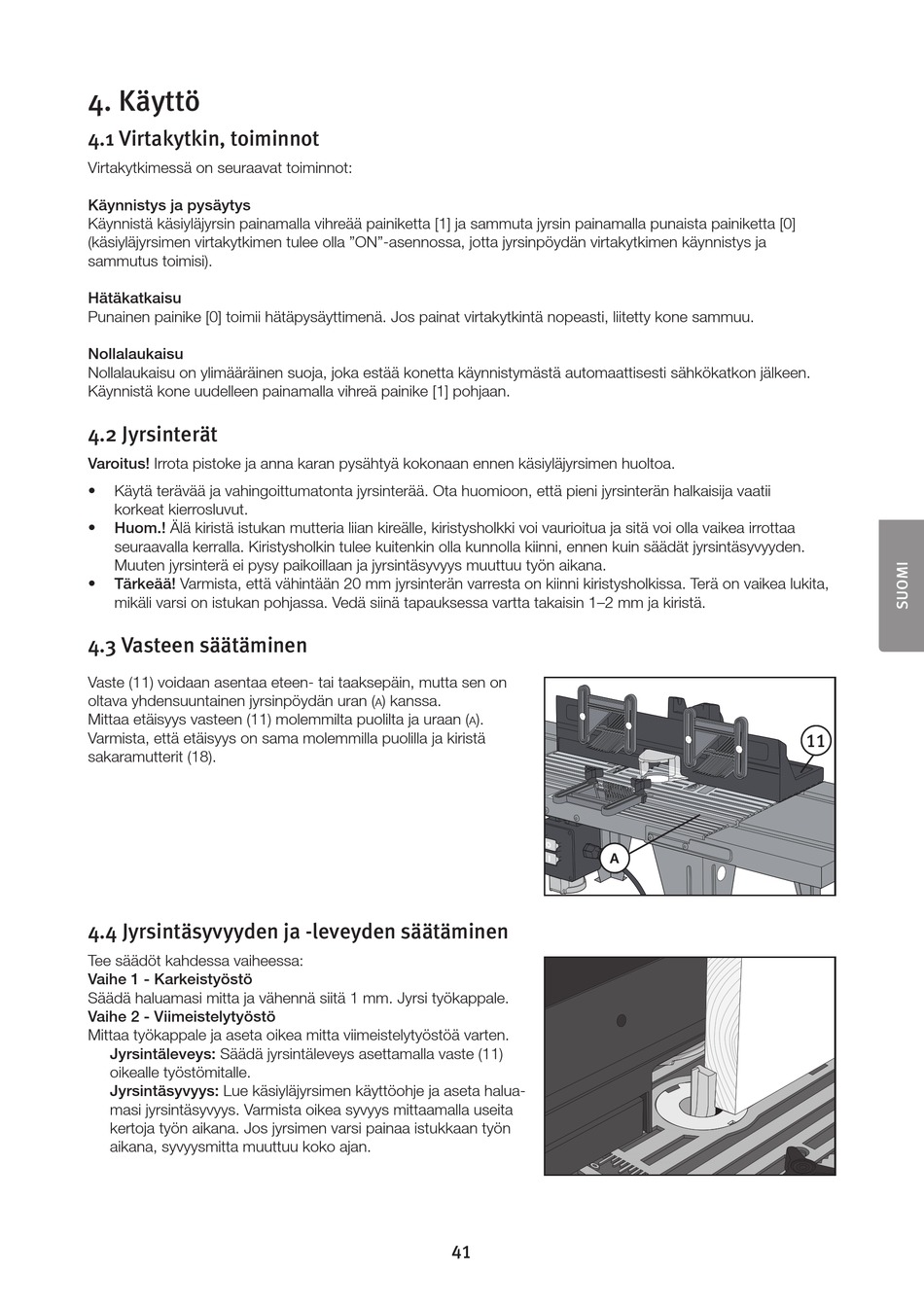

4. Käyttö
4.1 Virtakytkin, toiminnot
Virtakytkimessä on seuraavat toiminnot:
Käynnistys ja pysäytys
Käynnistä käsiyläjyrsin painamalla vihreää painiketta [1] ja sammuta jyrsin painamalla punaista painiketta [0]
(käsiyläjyrsimen virtakytkimen tulee olla "ON"-asennossa, jotta jyrsinpöydän virtakytkimen käynnistys ja
sammutus toimisi).
Hätäkatkaisu
Punainen painike [0] toimii hätäpysäyttimenä. Jos painat virtakytkintä nopeasti, liitetty kone sammuu.
Nollalaukaisu
Nollalaukaisu on ylimääräinen suoja, joka estää konetta käynnistymästä automaattisesti sähkökatkon jälkeen.
Käynnistä kone uudelleen painamalla vihreä painike [1] pohjaan.
4.2 Jyrsinterät
Varoitus! Irrota pistoke ja anna karan pysähtyä kokonaan ennen käsiyläjyrsimen huoltoa.
• Käytä terävää ja vahingoittumatonta jyrsinterää. Ota huomioon, että pieni jyrsinterän halkaisija vaatii
korkeat kierrosluvut.
• Huom.! Älä kiristä istukan mutteria liian kireälle, kiristysholkki voi vaurioitua ja sitä voi olla vaikea irrottaa
seuraavalla kerralla. Kiristysholkin tulee kuitenkin olla kunnolla kiinni, ennen kuin säädät jyrsintäsyvyyden.
Muuten jyrsinterä ei pysy paikoillaan ja jyrsintäsyvyys muuttuu työn aikana.
• Tärkeää! Varmista, että vähintään 20 mm jyrsinterän varresta on kiinni kiristysholkissa. Terä on vaikea lukita,
mikäli varsi on istukan pohjassa. Vedä siinä tapauksessa vartta takaisin 1–2 mm ja kiristä.
4.3 Vasteen säätäminen
Vaste (11) voidaan asentaa eteen- tai taaksepäin, mutta sen on
oltava yhdensuuntainen jyrsinpöydän uran (
Mittaa etäisyys vasteen (11) molemmilta puolilta ja uraan (
Varmista, että etäisyys on sama molemmilla puolilla ja kiristä
sakaramutterit (18).
4.4 Jyrsintäsyvyyden ja -leveyden säätäminen
Tee säädöt kahdessa vaiheessa:
Vaihe 1 - Karkeistyöstö
Säädä haluamasi mitta ja vähennä siitä 1 mm. Jyrsi työkappale.
Vaihe 2 - Viimeistelytyöstö
Mittaa työkappale ja aseta oikea mitta viimeistelytyöstöä varten.
Jyrsintäleveys: Säädä jyrsintäleveys asettamalla vaste (11)
oikealle työstömitalle.
Jyrsintäsyvyys: Lue käsiyläjyrsimen käyttöohje ja aseta halua-
masi jyrsintäsyvyys. Varmista oikea syvyys mittaamalla useita
kertoja työn aikana. Jos jyrsimen varsi painaa istukkaan työn
aikana, syvyysmitta muuttuu koko ajan.
) kanssa.
a
).
a
41
10 a
11 10
