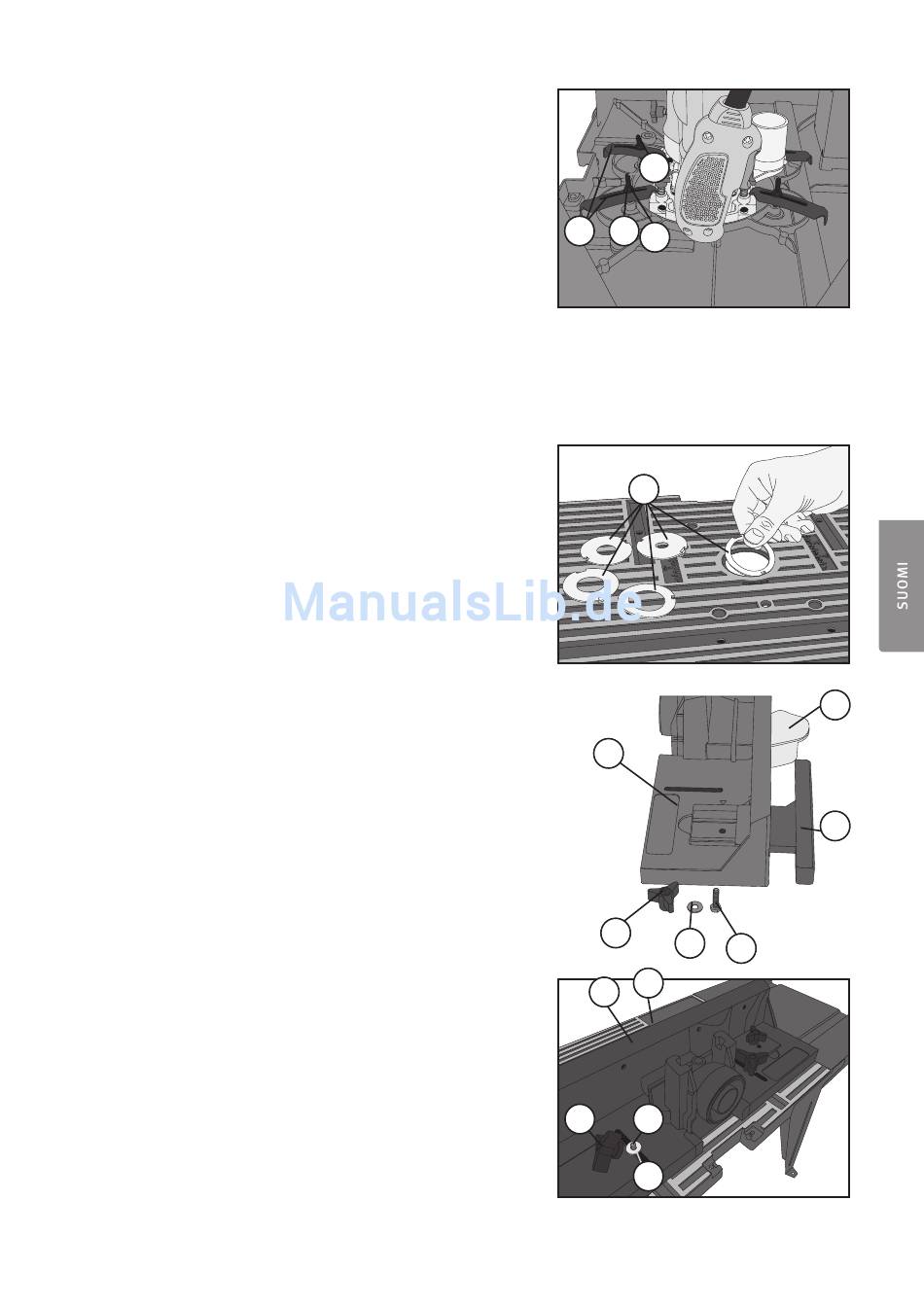

3. Käännä jyrsinpöytä ja laske se alas.
4. Puhdista käsiyläjyrsimen pohjalevy ja aseta se jyrsinpöydän
alapuolelle. Jyrsinpöydän alapuolella on pyöreä merkintä, joka
helpottaa käsiyläjyrsimen keskittämistä.
5. Ruuvaa mutterit (24) väliaikaisesti pois kiinnitysruuveista.
6. Asenna kiinnittimet (9) kiinnitysruuveihin (29) ja asenna aluslaatat
(34) ja mutterit (24).
7. Kiinnittimissä (9) on eripituiset jalat X ja Y. Käännä kiinnittimet
niin, että käsiyläjyrsin on mahdollisimman tukevasti paikoillaan.
Kiristä mutterit (24).
8. Varmista, että jyrsinterän voi asentaa jyrsinistukkaan ja että
käsiyläjyrsimen syvyydensäätö toimii moitteettomasti.
Varoitus! Varmista aina ennen käyttöä, että käsiyläjyrsin on
kunnolla kiinni ja että kiinnitysosat ovat kiinni. Koneen tärinä voi
avata ruuveja/muttereita.
Vaihe 4. Pöydän sisäkkeen asentaminen
Pöydän sisäke (8) (5 kpl) jyrsinpöydän karan aukkoon: Käytä sisä-
kettä, jonka reikä on lähinnä jyrsinterän halkaisijaa, mutta suurempi.
Näin ohjataan poistoimun ilmavirta mahdollisimman tehokkaasti.
• Käytä halkaisijaltaan 13 mm:n sisäkettä terille,
joiden halkaisija on maks. 10 mm.
• Käytä halkaisijaltaan 20 mm:n sisäkettä terille,
joiden halkaisija on 10–16 mm.
• Käytä halkaisijaltaan 25 mm:n sisäkettä terille,
joiden halkaisija on 16–22 mm.
• Käytä halkaisijaltaan 32 mm:n sisäkettä terille,
joiden halkaisija on 22–28 mm.
• Käytä halkaisijaltaan 38 mm:n sisäkettä terille,
joiden halkaisija on 28–35 mm.
• Älä käytä sisäkettä terille, joiden halkaisija on 35–41 mm.
Vaihe 5. Vasteen ja säädettävän vasteen asentaminen
1. Vie säädettävä vaste (12) kiinteän vasteen (11) sisään.
2. Paina ruuvi (33) ylös kiinteän vasteen (11) ja säädettävän
vasteen (12) läpi, asenna aluslaatta (30) ja sakaramutteri (17).
3. Paina kaksi asennusruuvia (31) alapuolelta ylös jyrsinpöydän läpi.
4. Aseta vasteet (11 ja 12) niin, että ruuvit (31) sopivat jyrsinpöydän
(1) uriin. Asenna aluslaatat (30) ja sakaramutteri (18).
5. Varmista, että liikkuva teräsuojus (13) toimii hyvin. Sen tulee
palata takaisin alkuasentoon, kun päästät siitä irti.
