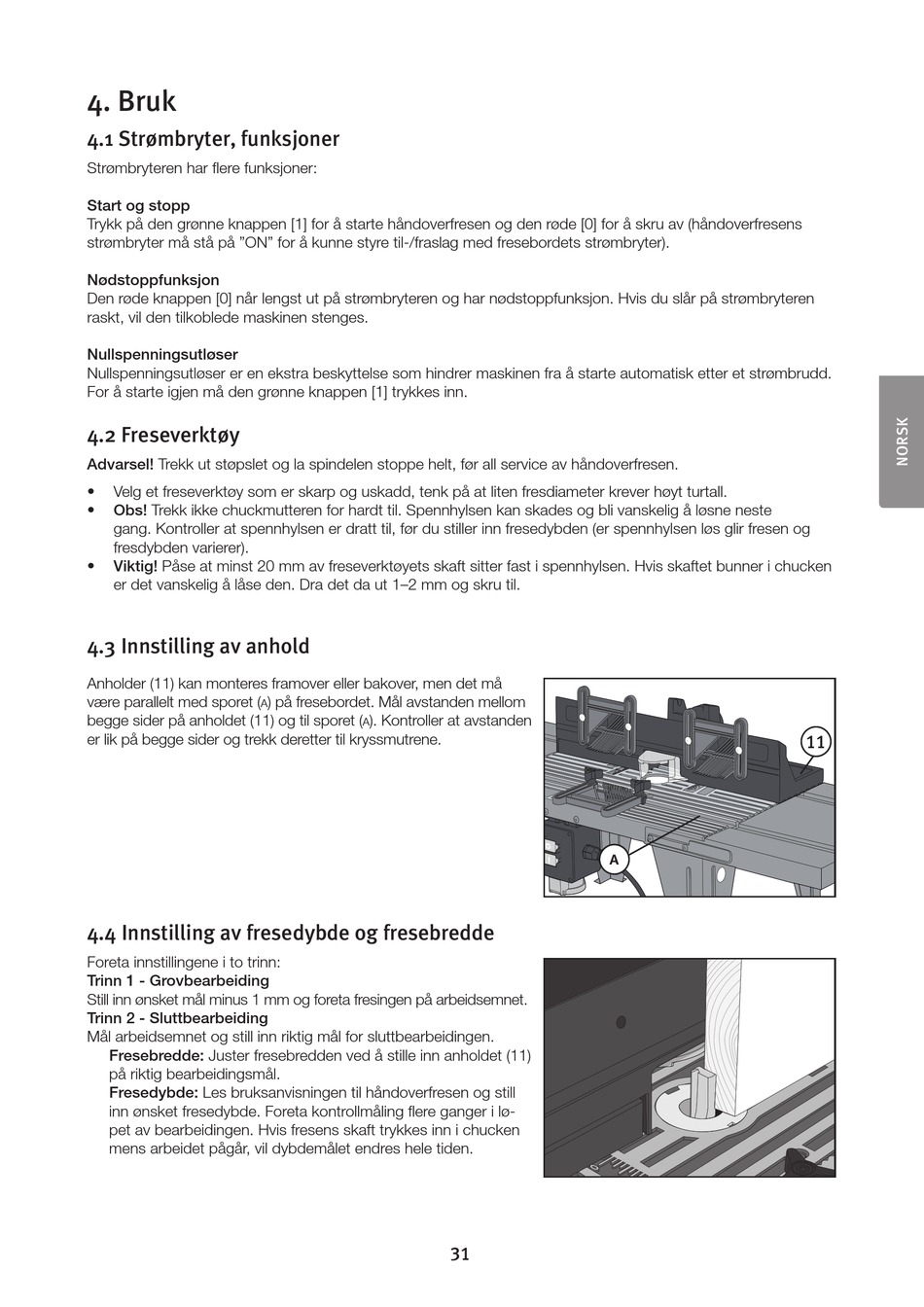

4. Bruk
4.1 Strømbryter, funksjoner
Strømbryteren har flere funksjoner:
Start og stopp
Trykk på den grønne knappen [1] for å starte håndoverfresen og den røde [0] for å skru av (håndoverfresens
strømbryter må stå på "ON" for å kunne styre til-/fraslag med fresebordets strømbryter).
Nødstoppfunksjon
Den røde knappen [0] når lengst ut på strømbryteren og har nødstoppfunksjon. Hvis du slår på strømbryteren
raskt, vil den tilkoblede maskinen stenges.
Nullspenningsutløser
Nullspenningsutløser er en ekstra beskyttelse som hindrer maskinen fra å starte automatisk etter et strømbrudd.
For å starte igjen må den grønne knappen [1] trykkes inn.
4.2 Freseverktøy
Advarsel! Trekk ut støpslet og la spindelen stoppe helt, før all service av håndoverfresen.
• Velg et freseverktøy som er skarp og uskadd, tenk på at liten fresdiameter krever høyt turtall.
• Obs! Trekk ikke chuckmutteren for hardt til. Spennhylsen kan skades og bli vanskelig å løsne neste
gang. Kontroller at spennhylsen er dratt til, før du stiller inn fresedybden (er spennhylsen løs glir fresen og
fresdybden varierer).
• Viktig! Påse at minst 20 mm av freseverktøyets skaft sitter fast i spennhylsen. Hvis skaftet bunner i chucken
er det vanskelig å låse den. Dra det da ut 1–2 mm og skru til.
4.3 Innstilling av anhold
Anholder (11) kan monteres framover eller bakover, men det må
være parallelt med sporet (
a
begge sider på anholdet (11) og til sporet (
er lik på begge sider og trekk deretter til kryssmutrene.
4.4 Innstilling av fresedybde og fresebredde
Foreta innstillingene i to trinn:
Trinn 1 - Grovbearbeiding
Still inn ønsket mål minus 1 mm og foreta fresingen på arbeidsemnet.
Trinn 2 - Sluttbearbeiding
Mål arbeidsemnet og still inn riktig mål for sluttbearbeidingen.
Fresebredde: Juster fresebredden ved å stille inn anholdet (11)
på riktig bearbeidingsmål.
Fresedybde: Les bruksanvisningen til håndoverfresen og still
inn ønsket fresedybde. Foreta kontrollmåling flere ganger i lø-
pet av bearbeidingen. Hvis fresens skaft trykkes inn i chucken
mens arbeidet pågår, vil dybdemålet endres hele tiden.
) på fresebordet. Mål avstanden mellom
). Kontroller at avstanden
a
10 a
31
11 10
