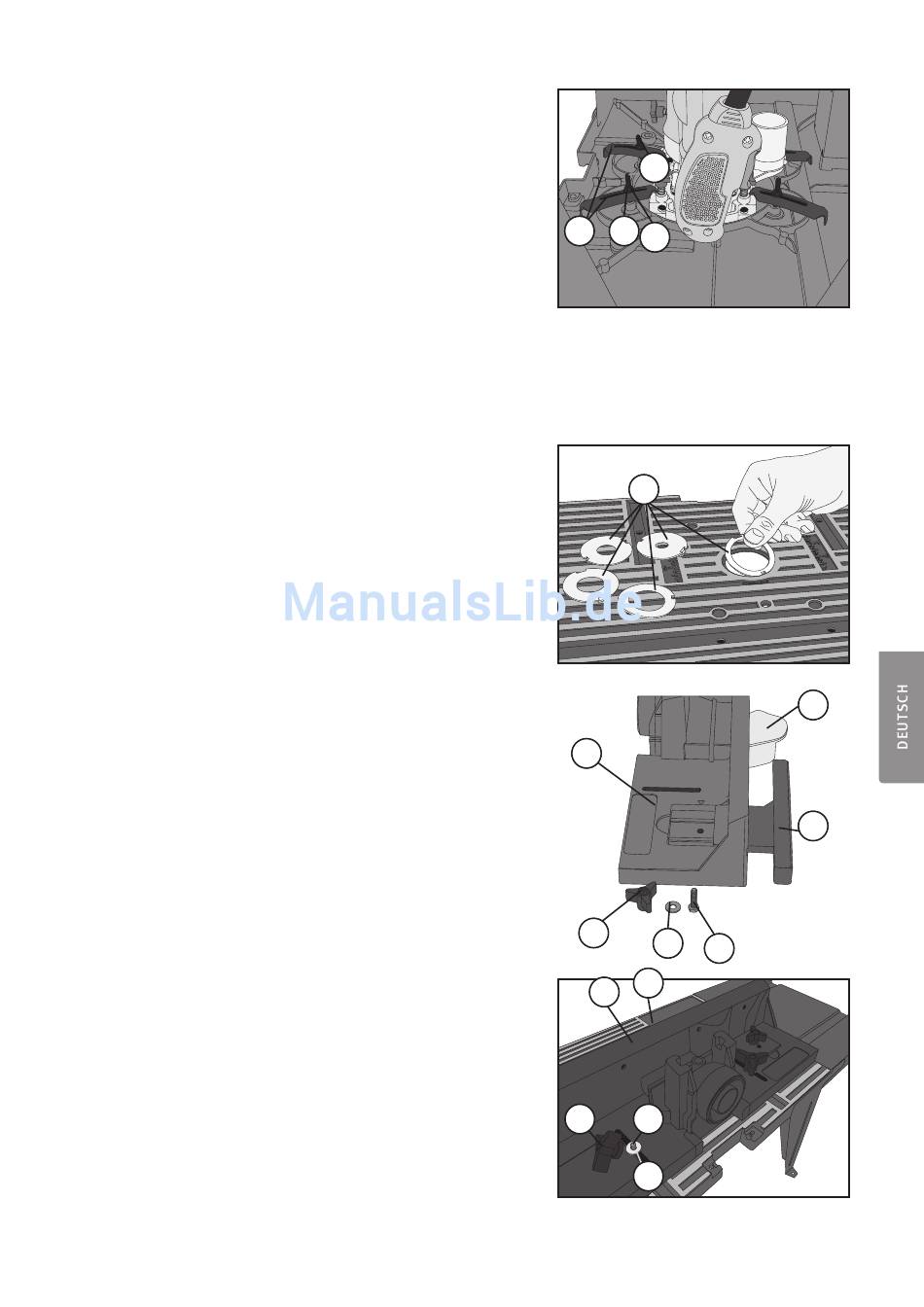

CO/Tech RT150/1 Bedienungsanleitung Seite 49

1. Den Frästisch wenden und hinlegen.
2. Die Grundplatte der Handoberfräse säubern und auf
die Unterseite des Frästisches legen. Auf der Unterseite
des Frästisches ist eine runde Markierung angebracht,
die das Zentrieren der Handoberfräse erleichtert.
3. Die Muttern (24) vorübergehend von den Feststellschrauben
entfernen.
4. Die Feststellklemmen (9) auf die Feststellschrauben (29)
montieren, dann die Unterlegscheiben (34) und Muttern (24)
anbringen.
5. Die Überstände der Feststellklemmen (9) sind unterschiedlich
lang, X und Y. Die Feststellklemmen so positionieren,
dass die Handoberfräse möglichst stabil befestigt ist.
Die Muttern (24) festziehen.
6. Kontrollieren, ob sich ein Fräswerkzeug in die Frässpann-
vorrichtung montieren lässt und ob die Tiefeneinstellung
der Handoberfräse so wie sie montiert ist funktioniert.
Warnung: Vor jeder Inbetriebnahme sicherstellen, dass die Hand-
oberfräse fest sitzt und keine Befestigungsteile locker sind. Durch
Vibrationen des Werkzeugs können sich Schrauben/Muttern lösen.
Schritt 4. Montage der Einsatzplatte
Zum Lieferumfang gehören 5 Einsatzplatten (8) für die
Spindelöffnung des Frästisches. Diejenige verwenden, deren
Öffnung etwas größer ist als der Außendurchmesser des
Fräswerkzeugs, um den Luftstrom des Absaugens optimal zu
nutzen.
• Ø 13 mm Einsatzplatte für Werkzeuge bis zu Ø 10 mm verwenden.
• Ø 20 mm Einsatzplatte für Werkzeuge mit Ø 10–16 mm verwenden.
• Ø 25 mm Einsatzplatte für Werkzeuge mit Ø 16–22 mm verwenden.
• Ø 32 mm Einsatzplatte für Werkzeuge mit Ø 22–28 mm verwenden.
• Ø 38 mm Einsatzplatte für Werkzeuge mit Ø 28–35 mm verwenden.
• Keine Einsatzplatte für Werkzeuge mit Ø 35–41 mm verwenden.
Schritt 5. Montage von Anschlag und
einstellbarem Anschlag
1. Den einstellbaren Anschlag (12) in den festen Anschlag (11)
einführen.
2. Eine Schraube (33) durch den festen Anschlag (11) und
den einstellbaren Anschlag (12) stecken, die Unterlegscheibe (30)
und Kreuzmutter (17) montieren.
3. Die beiden Montageschrauben (31) von der Unterseite und
nach oben durch den Frästisch stecken.
4. Den Anschlag (11 und 12) so platzieren, dass die Schrauben
(31) in die Aussparungen des Frästisches (1) passen.
Die Unterlegscheiben (30) und Kreuzmuttern (18) montieren.
5. Kontrollieren, dass die bewegliche Schutzhaube (13) gut
funktioniert. Beim Loslassen muss sie in Ausgangslage
zurückfedern.
10 9 34 10
11 10
17 10
11 10
18 10
49
29 10
24 10
10 8
13 10
12 10
30 10
33 10
12 10
10 31
30 10
