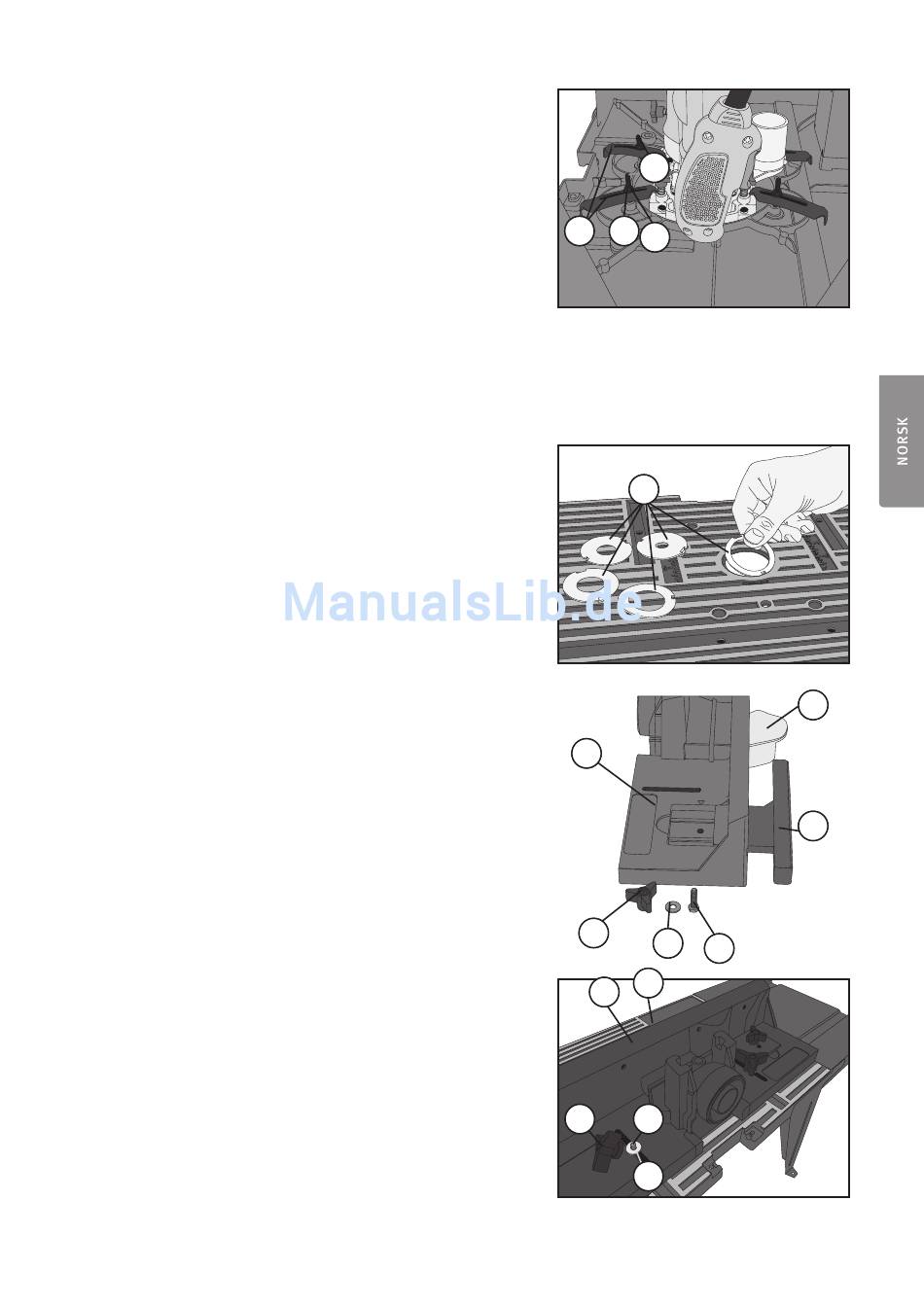

3. Snu fresebordet og legg det ned.
4. Rengjør håndoverfresens bunnplate og legg den ned på
fresebordets underside. På fresebordets underside er det en
rund markering for å gjøre det enklere å sentrere håndoverfresen.
5. Skru av mutrene (24) fra festeskruene midlertidig.
6. Monter festeklemmene (9) på festeskruene (29), og monter
deretter skivene (34) og mutrene (24).
7. Festeklemmene (9) har forskjellige lengder på beina X og Y.
Vend festeklemmene slik at håndoverfresen sitter fast, så stabilt
som mulig. Dra til mutrene (24).
8. Kontroller at det går å montere et freseverktøy i fresechucken og
at håndoverfresens dybdeinnstilling fungerer.
Advarsel! Kontroller alltid før bruk at håndoverfresen sitter fast og at
ingen festedetaljer er løse. Vibrasjoner fra verktøyet kan løsne skruer
og mutre.
Trinn 4. Monter bordilegg
5 stk. bordilegg (8) for fresebordets spindelløp følger med:
Bruk den som har hull nærmes større en freseverktøyets ytter-
diameter for å styre utsugets luftstrøm der den gjør mest nytte.
• Bruk Ø 13 mm bordilegg til verktøy med diameter inntil 10 mm.
• Bruk Ø 20 mm bordilegg til verktøy med diameter 10–16 mm.
• Bruk Ø 25 mm bordilegg til verktøy med diameter 16–22 mm.
• Bruk Ø 32 mm bordilegg til verktøy med diameter 22–28 mm.
• Bruk Ø 38 mm bordilegg til verktøy med diameter 28–35 mm.
• Bruk ingen bordilegg til verktøy med diameter 35–41 mm.
Trinn 5. Monter anslag og justerbart anslag
1. Før det justerbare anslaget (12) i det faste anslaget (11).
2. Trykk skruen (33) opp gjennom det faste anslaget (11) og det
justerbare anslaget (12). Monter brikke (30) og kryssmutter (17).
3. Trykk de to monteringsskruene (31) opp fra undersiden og
gjennom fresebordet.
4. Legg anslagene (11 og 12) slik at skruene (31) passer i sporet
på fresebordet (1). Monter skivene (30) og kryssmutter (18).
5. Kontroller at den bevegelige beskyttelsen (13) fungerer. Det
skal kunne fjære ut til utgangsposisjon når du slipper det.
10 9
34
10
11
10
17
10
11
10
18
10
29
29
10
24
10
10 8
13
10
12
10
30
10
33
10
12
10
10
31
30
10
