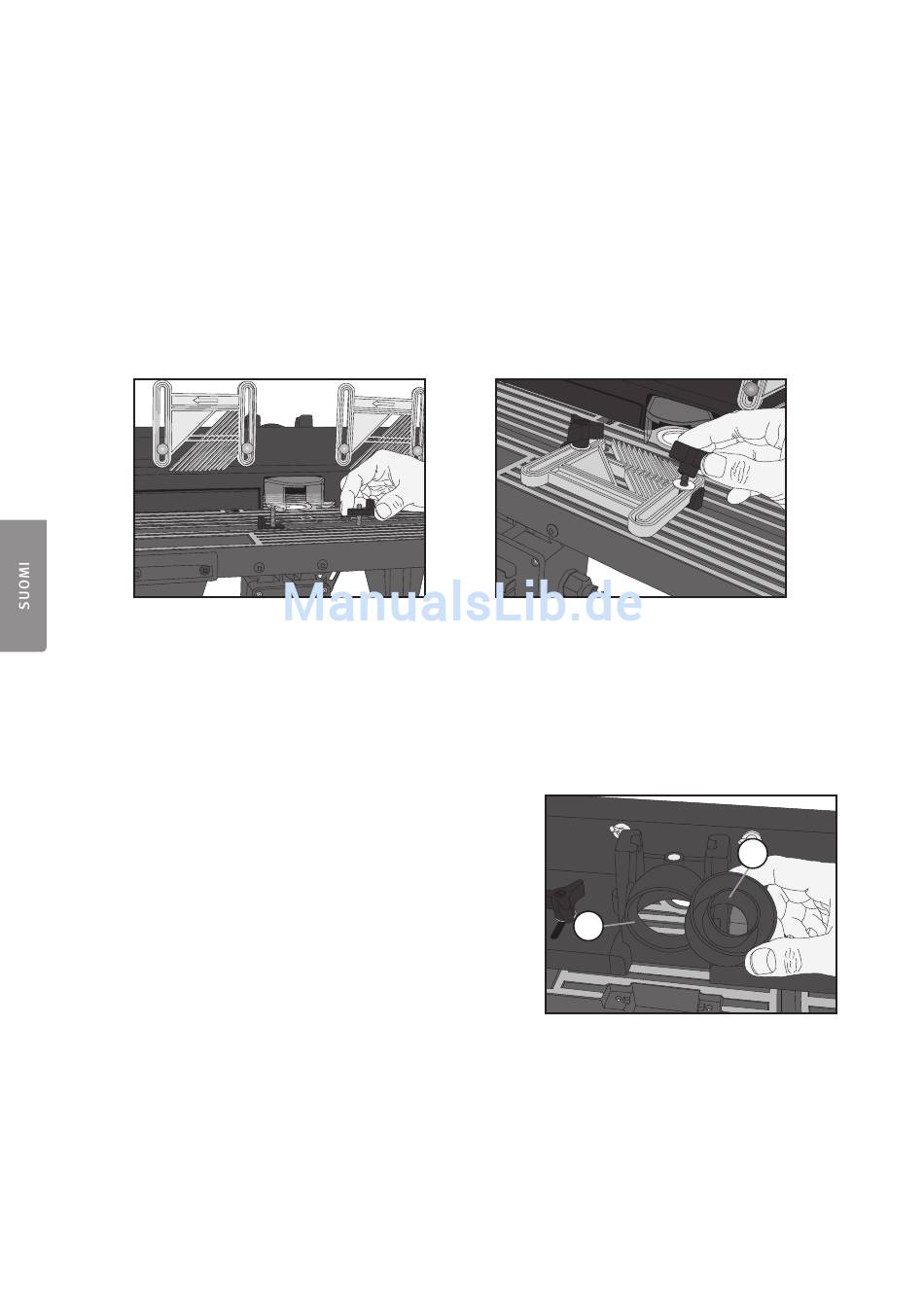

Vaihe 6. Joustavien ohjainten asentaminen
Joustavat ohjaimet (38) pitävät työstettävän materiaalin pöytää/vastetta vasten. Oikein asennettuina ja säädet-
tyinä ne estävät/vähentävät riskiä, että työkappale lentää taaksepäin.
Sijoita ohjaimet (38) suojan (11) tai jyrsinpöydän (1) päälle.
• Asentaminen vasteeseen: Kiinnitä ohjaimet (38) vasteeseen lukkopultilla (37), aluslevyllä (36) ja
siipimutterilla (35).
• Asentaminen jyrsinpöytään: Kiinnitä ohjain (38) jyrsinpöytään ruuvilla (41), aluslevyllä (40) ja
sakaramutterilla (39). Aseta kaksi L-muotoista muovitiivistettä kiinnityspultteihin jyrsinpöydän uriin.
Tiivisteet tukevat joustavaa ohjainta.
Huom.! Joustava ohjain (38) asennetaan samansuuntaisesti kuin materiaalia jyrsitään. Ohjaimissa on nuolimer-
kinnät, joiden tulee osoittaa syöttösuuntaan.
Vaihe 7. Jyrsinpöydän asentaminen alustaan ja saaminen käyttövalmiuteen
1. Jyrsinpöydän liukumisen tai kaatumisen estämiseksi se tulee kiinnittää tasoon, pöytään tai muuhun
vastaavaan. Jaloissa on kaksi kiinnitysreikää. Ruuvaa jalat kiinni alustan läpi.
2. Liitä käsiyläjyrsimen pistoke virtakytkimen alapuolella olevaan pistorasiaan. Huom.! ÄLÄ liitä käsiyläjyrsimen
pistoketta suoraan seinäpistorasiaan, tällöin nollalaukaisu ei toimi. On tärkeää, turvatoiminto on käytössä!
Varmista, ettei karan lähellä ole sähköjohtoja, jotka saattavat juuttua tai vioittua terän pyöriessä.
3. Liitä pölynpoisto suojan takapuolella olevaan liitäntään (25).
Liitännässä on ulkokierteinen liitin (Ø 65 mm) pölynpoistolle.
Pölynimuria käytettäessä käytä sisäkierteistä liitintä (20),
Ø 30 mm.
Varoitus! Kytke jyrsinpöydän pistoke seinään vasta, kun alat
käyttämään jyrsinpöytää.
10 25
40
20 10
