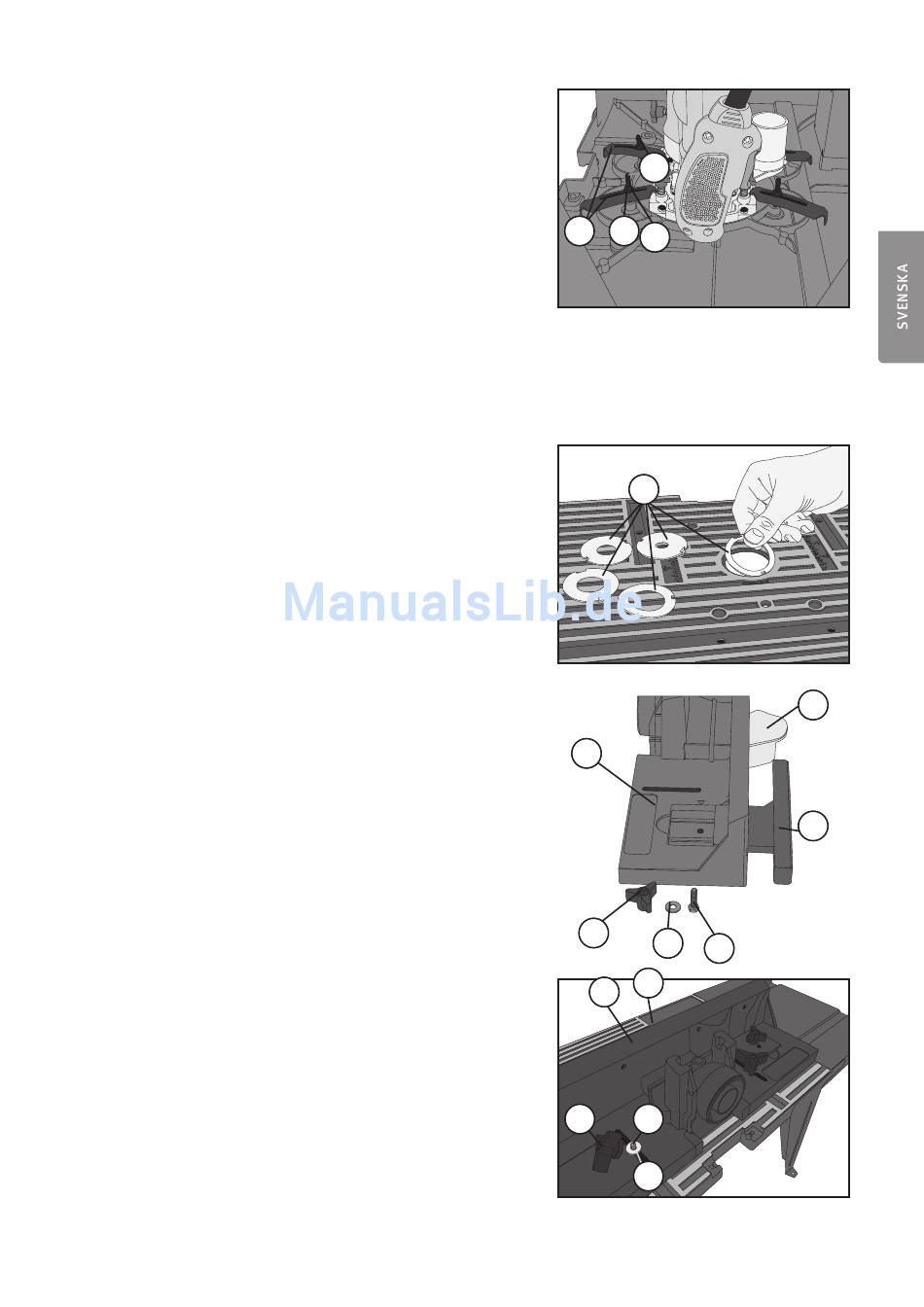

3. Vänd fräsbordet och lägg ner det.
4. Gör ren handöverfräsens bottenplatta och lägg ner den på
fräsbordets undersida. På fräsbordets undersida finns en rund
markering för att underlätta centrering av handöverfräsen.
5. Skruva tillfälligt bort muttrarna (24) från fästskruvarna.
6. Montera fästklämmorna (9) på fästskruvarna (29) montera sedan
brickor (34) och muttrar (24).
7. Fästklämmorna (9) har olika längd på benen X och Y, vänd
fästklämmorna så att din handöverfräs sitter fast så stabilt som
möjligt. Dra åt muttrarna (24).
8. Kontrollera att det går att montera ett fräsverktyg i fräschucken
och att handöverfräsens djupinställning fungerar så som den
är monterad.
Varning! Kontrollera alltid innan användning, att handöverfräsen
sitter fast och att inga fästdetaljer är lösa.
Vibrationer från verktyget kan göra att skruvar/muttrar lossnar.
Steg 4. Montera bordsinlägg
5 st. bordsinlägg (8) för fräsbordets spindelöppning bifogas:
Använd den som har hål närmast större än fräsverktygets
ytterdiameter för att styra utsugets luftström där den gör mest nytta.
• Använd Ø 13 mm bordsinlägg till verktyg med Ø upp till 10 mm.
• Använd Ø 20 mm bordsinlägg till verktyg med Ø 10–16 mm.
• Använd Ø 25 mm bordsinlägg till verktyg med Ø 16–22 mm.
• Använd Ø 32 mm bordsinlägg till verktyg med Ø 22–28 mm.
• Använd Ø 38 mm bordsinlägg till verktyg med Ø 28–35 mm.
• Använd inget bordsinlägg till verktyg med Ø 35–41 mm.
Steg 5. Montera anslag och justerbart anslag
1. För in det justerbara anslaget (12) i det fasta anslaget (11).
2. Tryck upp skruven (33) genom det fasta anslaget (11) och det
justerbara anslaget (12), montera bricka (30) och korsmutter (17).
3. Tryck upp de två monteringsskruvarna (31) från undersidan
och upp genom fräsbordet.
4. Lägg anslaget (11 och 12) så att skruvarna (31) passar i spåren
på fräsbordet (1). Montera brickor (30) och korsmutter (18).
5. Kontrollera att den rörliga skyddshuven (13) fungerar bra.
Den skall fjädra ut till utgångsläget när du släpper den.
10 9
34
10
11
10
17
10
11
10
18
10
19
29
10
24
10
10 8
13
10
12
10
30
10
33
10
12
10
10
31
30
10
