3. Montage

Achtung: Kontrollieren, ob alle Bauteile in der Verpackung sind, bevor mit der Montage begonnen wird.

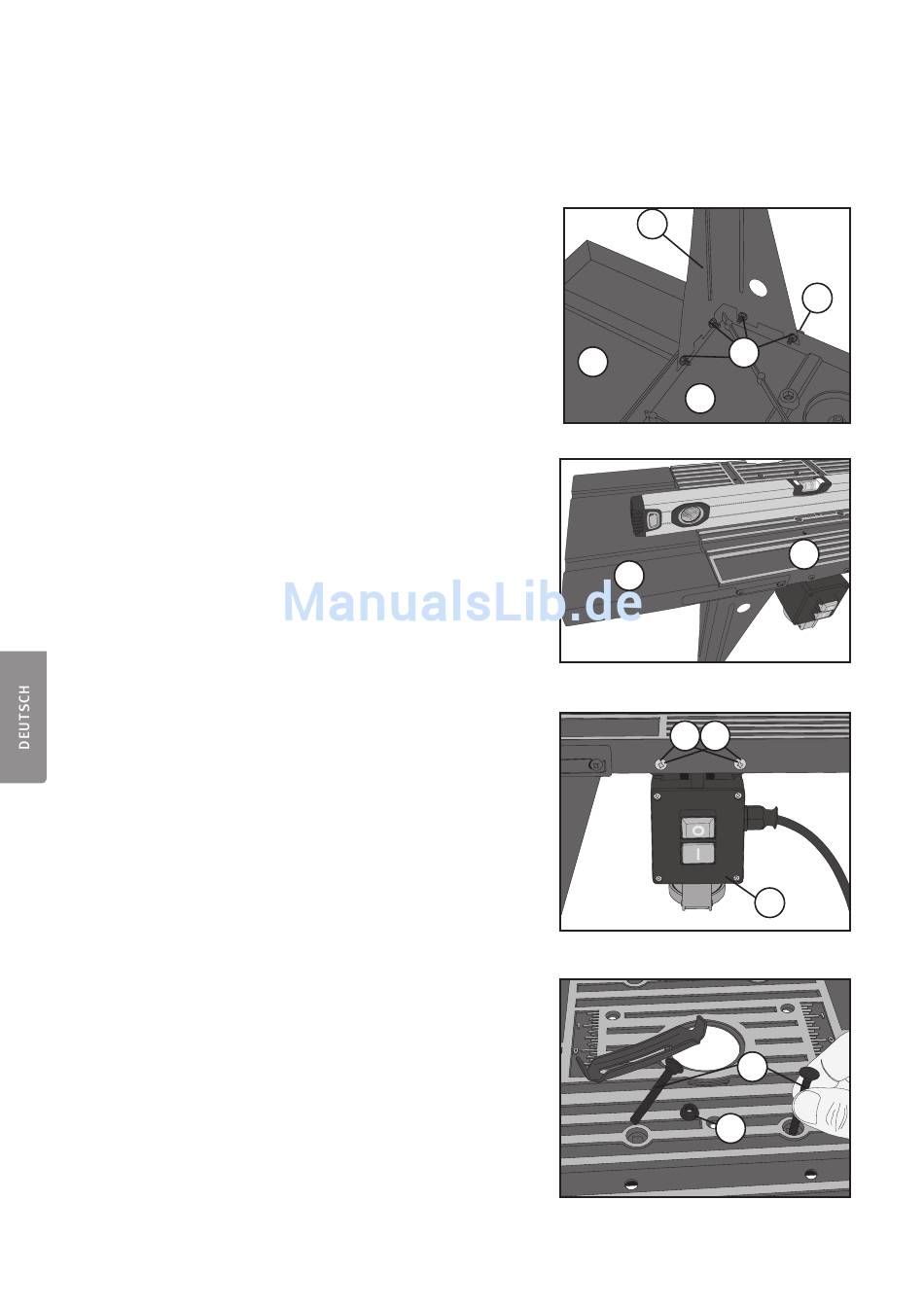

Schritt 1. Montage von Beinen und Tischverlängerung
1. Den Frästisch (1) mit der Unterseite nach oben auf eine
Arbeitsbank, einen Tisch o. Ä. legen. Die Beine (3) an
der Innenseite des Frästisches und die Tischverlängerung (2) an
der Außenseite festschrauben. Schrauben (26) und Muttern (24)
verwenden.
2. Den Frästisch (1) umdrehen und ein Lineal o.ä. auf den Frästisch
und über die Tischverlängerung (2) legen. Die Tischverlängerung
so einstellen, dass sie das gleiche Niveau wie der Frästisch hat.
Schritt 2. Montage des Stromschalter
Den Stromschalter (10) mit Schrauben (26) und Muttern (24)
festschrauben.
Schritt 3. Montage einer Handoberfräse unter
den Frästisch
1. Die Bedienungsanleitung der Handoberfräse vor der Montage
durchlesen.
2. Die vier Feststellschrauben (29) von der Oberseite durch
den Frästisch montieren und die Muttern (24) einige
Drehungen festschrauben, sodass die Schrauben beim
Wenden des Frästisches nicht herausfallen.
10 2
10 2
48
10 3
26 10
24 10
10 1
10 1
24 10 10 26
10 10
29 10
24 10
