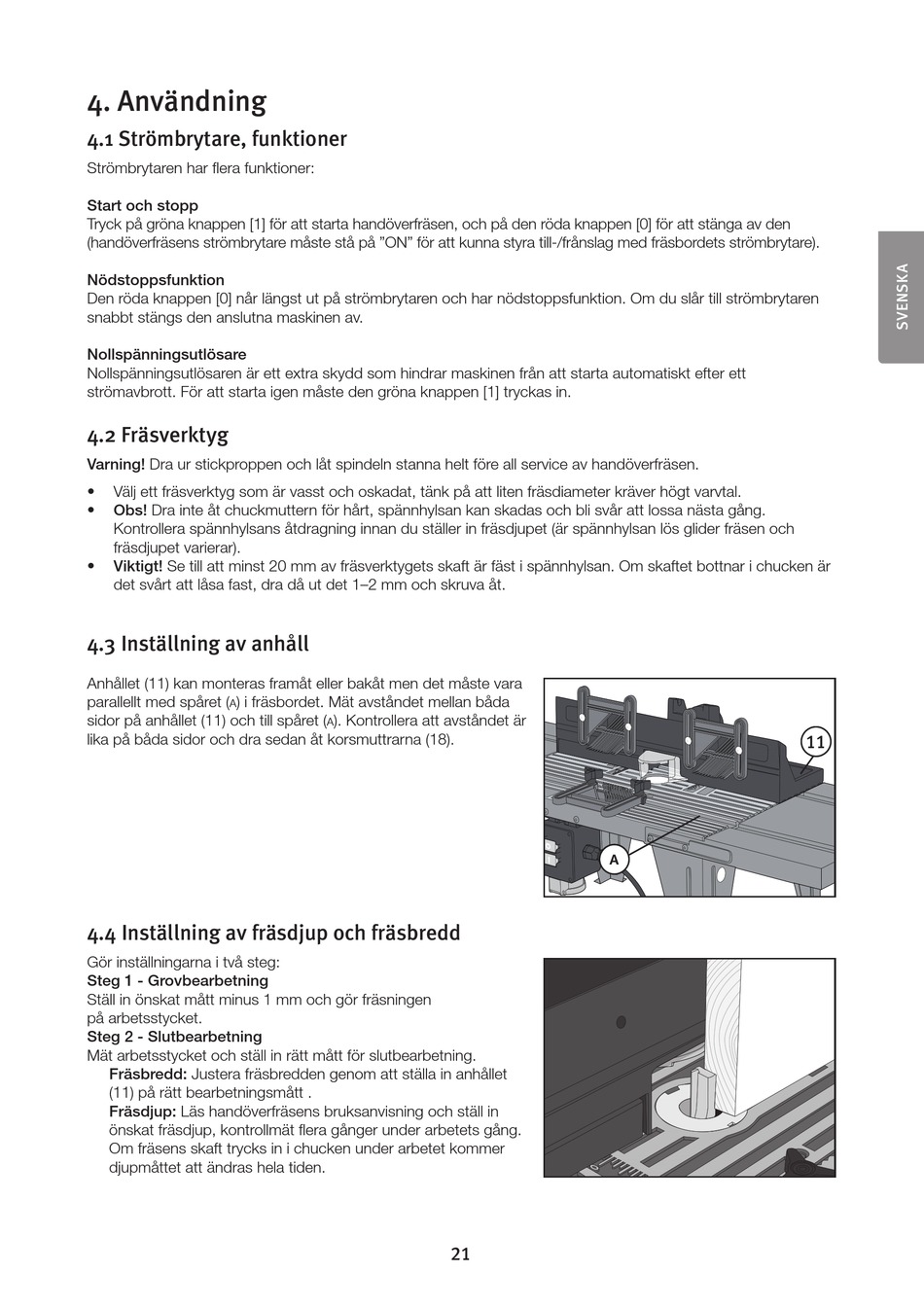

CO/Tech RT150/1 Bedienungsanleitung Seite 21

4. Användning
4.1 Strömbrytare, funktioner
Strömbrytaren har flera funktioner:
Start och stopp
Tryck på gröna knappen [1] för att starta handöverfräsen, och på den röda knappen [0] för att stänga av den
(handöverfräsens strömbrytare måste stå på "ON" för att kunna styra till-/frånslag med fräsbordets strömbrytare).
Nödstoppsfunktion
Den röda knappen [0] når längst ut på strömbrytaren och har nödstoppsfunktion. Om du slår till strömbrytaren
snabbt stängs den anslutna maskinen av.
Nollspänningsutlösare
Nollspänningsutlösaren är ett extra skydd som hindrar maskinen från att starta automatiskt efter ett
strömavbrott. För att starta igen måste den gröna knappen [1] tryckas in.
4.2 Fräsverktyg
Varning! Dra ur stickproppen och låt spindeln stanna helt före all service av handöverfräsen.
• Välj ett fräsverktyg som är vasst och oskadat, tänk på att liten fräsdiameter kräver högt varvtal.
• Obs! Dra inte åt chuckmuttern för hårt, spännhylsan kan skadas och bli svår att lossa nästa gång.
Kontrollera spännhylsans åtdragning innan du ställer in fräsdjupet (är spännhylsan lös glider fräsen och
fräsdjupet varierar).
• Viktigt! Se till att minst 20 mm av fräsverktygets skaft är fäst i spännhylsan. Om skaftet bottnar i chucken är
det svårt att låsa fast, dra då ut det 1–2 mm och skruva åt.
4.3 Inställning av anhåll
Anhållet (11) kan monteras framåt eller bakåt men det måste vara
parallellt med spåret ( ) i fräsbordet. Mät avståndet mellan båda
a
sidor på anhållet (11) och till spåret (
lika på båda sidor och dra sedan åt korsmuttrarna (18).
4.4 Inställning av fräsdjup och fräsbredd
Gör inställningarna i två steg:
Steg 1 - Grovbearbetning
Ställ in önskat mått minus 1 mm och gör fräsningen
på arbetsstycket.
Steg 2 - Slutbearbetning
Mät arbetsstycket och ställ in rätt mått för slutbearbetning.
Fräsbredd: Justera fräsbredden genom att ställa in anhållet
(11) på rätt bearbetningsmått .
Fräsdjup: Läs handöverfräsens bruksanvisning och ställ in
önskat fräsdjup, kontrollmät flera gånger under arbetets gång.
Om fräsens skaft trycks in i chucken under arbetet kommer
djupmåttet att ändras hela tiden.
). Kontrollera att avståndet är
a
21
10 a
11 10
