3. INSTALLATION
GEFAHR :
Um mögliche Unfälle durch Herunterfallen der Nähmaschine zu vermeiden, transportieren Sie die
Maschine mit mindestens zwei Personen.

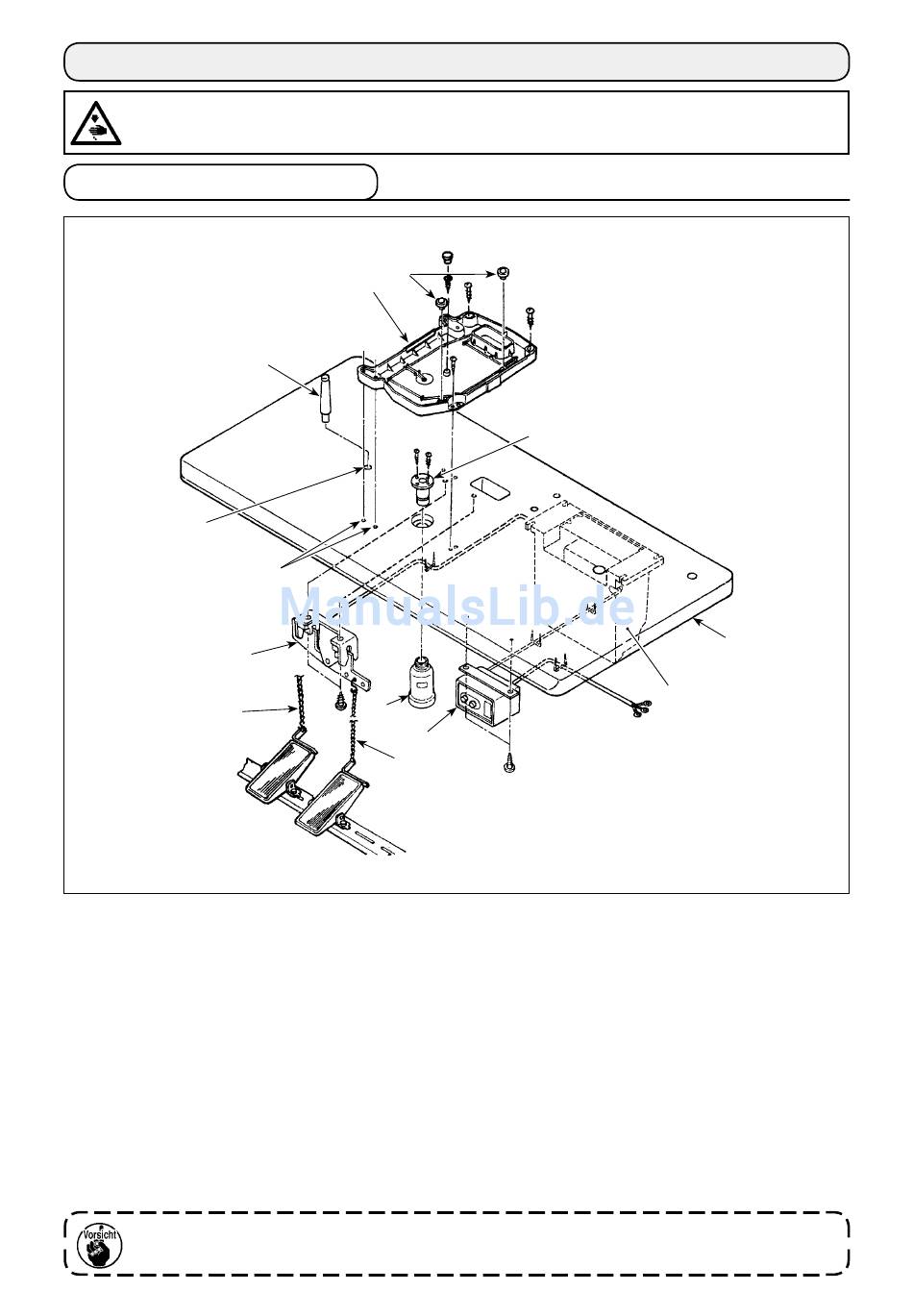

3-1. Installieren des Tisches
Hinweis)
Hinweis)
Schaltkasten ❷ , Netzschalter ❸ und Pedalschalter ❹ sicher an der Tischplatte (14117501) ❶ mon-
1)
tieren. (Siehe
"3-2. Installationsverfahren des Elektrokastens" S.5
Das Pedal über die Kette mit dem Pedalschalter ❹ verbinden.
2)
3)
Die jeweiligen Stromversorgungskabel mit Drahtkrampen sicher befestigen.
Den Ölablaßstutzen ❼ sicher an der Tischplatte ❶ befestigen, und den Ölsammelbehälter ❽ auf
4)
den Stutzen schrauben.
Die Gummidämpfer ❺ an der Ölwanne ❻ anbringen, und die Ölwanne ❻ auf die Löcher der Tisch-
5)
plattenscharniere (4 Stellen) ❾ ausrichten. Dann die Ölwanne ❻ an 4 Stellen mit Holzschrauben
befestigen.
Den Mittelteil der Ölwanne ❻ nach dem Anschrauben mit dem Gummistopfen verschließen.
6)
Die Kopfstütze in das Loch in der Tischplatte schlagen.
7)
Das Pedal über die mit der Maschine gelieferte Kette mit dem Pedalhebel A (Maschinenkopfseite)
8)
verbinden.
Für den Drucklufttyp erübrigt sich die Installation von ❹ , und .
❺
❻
❾
❹
❽
❼
❸
Hinweis)
－
－
4
❶
❷
für den Elektrokasten.)
