Klimaregler CC-HC
Montageanleitung
3

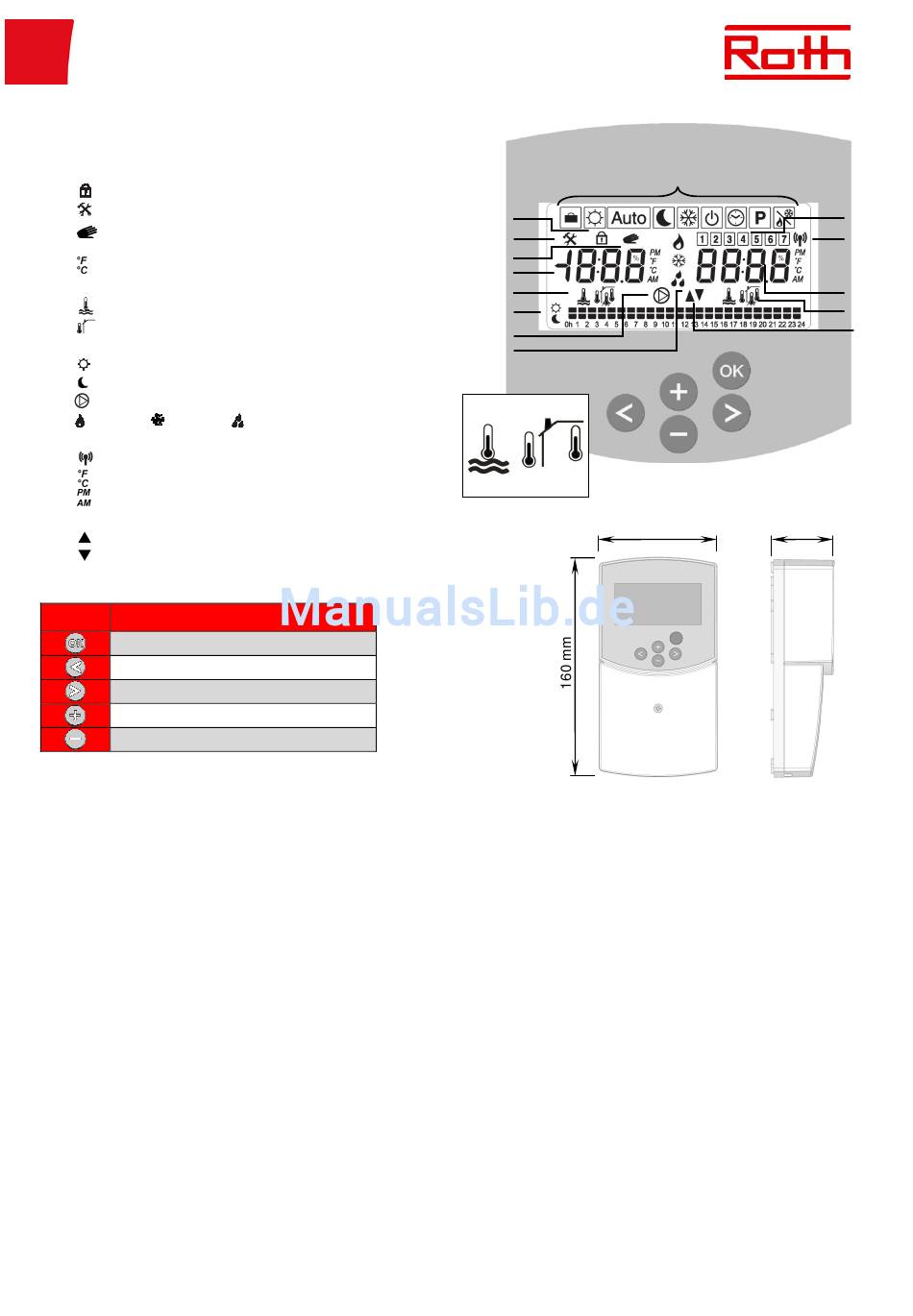

Display und Bedienung
1:
Symbolleiste Betriebsarten
2:
Tastensperre aktiv
3:
System-Parameter-Menü
4:
Handbetrieb/Temperaturanpassung aktiv
(Anzeige der Temperaturdifferenz)
5:
Soll oder Ist-Vorlauftemperatur (°C/°F)
6:
Symbol Temperaturanzeige
Vorlauftemperatur Wasser
Außentemperatur
7:
Grafische Anzeige Programmfolge
Komforttemperatur
Absenktemperatur
8:
Umwälzpumpe in Betrieb
9:
Heizen/
Kühlen/
10: Wochentag (1 = Montag; 7 = Sonntag)
11:
Symbol Funk-Signal (nicht verfügbar)
12:
Außen-Temperaturanzeige (°C/°F) oder
Uhrzeit (bei Zeitanzeige 12 h AM/PM)
13: Funktionsanzeige Stellantrieb
Stellantrieb öffnet
Stellantrieb schließt
Taste
Beschreibung
OK-Taste (OK)
Pfeiltaste links (◄)
Pfeiltaste rechts (►)
Plus-Taste (+)
Minus-Taste (-)
4
Montage und elektrischer Anschluss
4.1
Regler Montage
Bei der „Roth witterungsgeführten Regelstation" liegt der Regler bei und wird in direkter Nähe der Einheit
montiert. Bei der "Roth Regelstation RKR2 und RKR3" entfällt die Montage, da der Regler bereits werkseitig an
der Station montiert ist.
Der Klimaregler CC-HC kann direkt auf einem trockenen, festen Hintergrund (Wand) montiert werden. Dazu das
Regler-Vorderteil entfernen (Abb. 4a) und das Rückteil mit geeigneten Schrauben und Dübel befestigen (Abb.
4b). Um die obere Befestigungsschraube anzubringen, muss mit einem Messer die Klebefolie entfernt werden.
Der Regler ist bereits werkseitig mit einer Pumpe, Stellantrieb, Temperaturbegrenzer, Fühler verkabelt. Es ist
darauf zu achten, dass die Kabel bei der Montage des Reglers nicht beschädigt, gespannt oder geknickt werden!
Die Fixierung der Anschlusskabel erfolgt mittels der Vorrichtung zur Zugentlastung am Regler.
Soll der Regler aus Gründen der besseren Zugänglichkeit an anderer Stelle als direkt bei einer Regelstation
montiert werden, dann ist auf die ordentliche Verschaltung der Anschlusskabel zu achten.
Nachdem der elektrische Anschluss durchgeführt ist, wird das Regler-Vorderteil wieder montiert (Abb. 4c).
Luftentfeuchter aktiv
2
3
4
5
6
7
8
9
Details Pos. 6
a
b
c
Abmessungen
Abb. 3
Seite | 3
