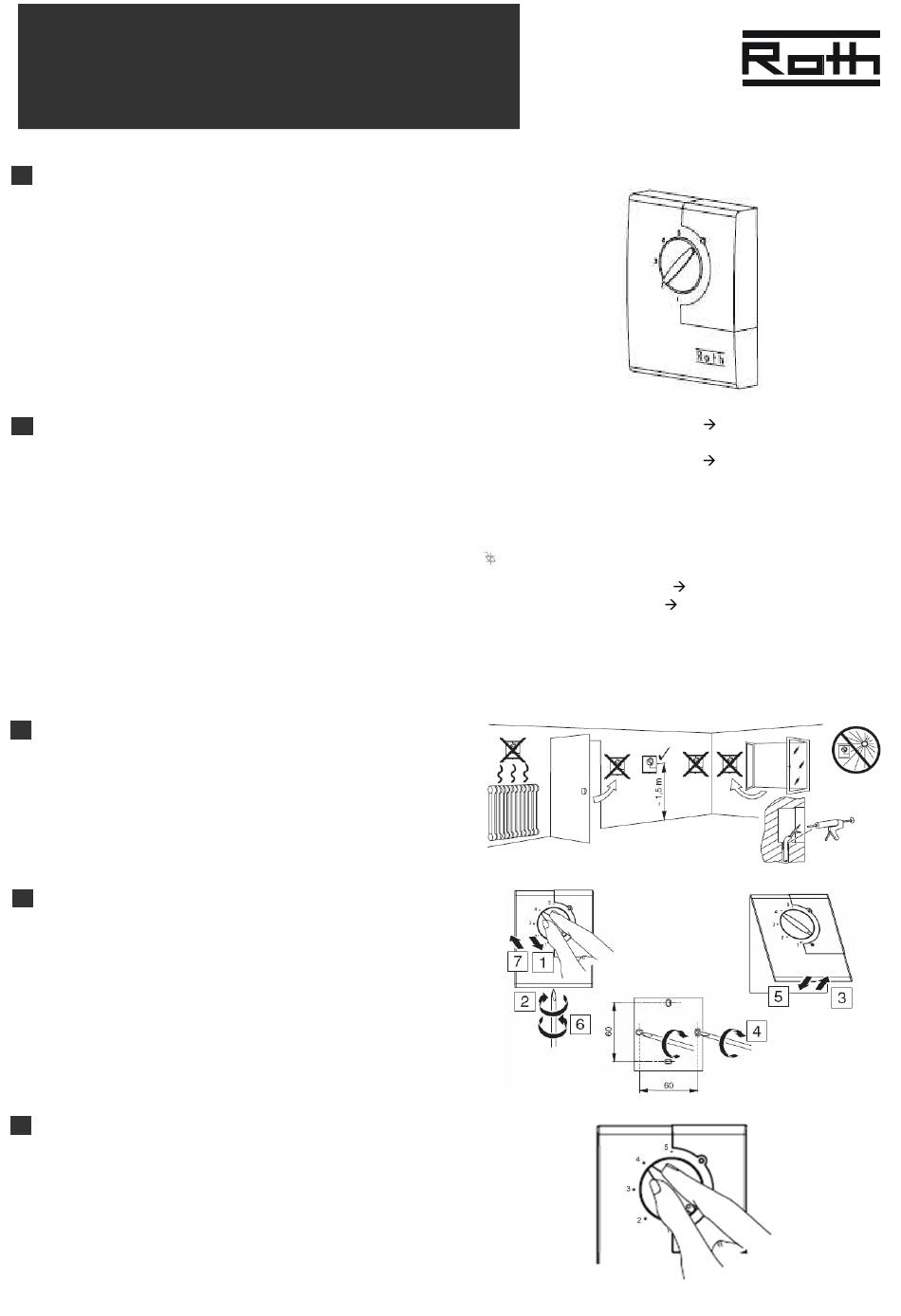

Roth RRT 227 Montageanleitung

Roth Raumthermostat RRT 227
Montageanleitung
Roth Raumthermostat
RRT 227
Technische Daten
Anbringung
Montageschritte
Temperatureinstellung
Das Roth Raumthermostat RRT 227
ist kabelgebunden, energiesparend
und einfach zu bedienen.
Es reguliert die Raumtemperatur,
indem es direkt den
angeschlossenen Heiz- bzw.
Kühlkreis elektronisch steuert.
Es besitzt einen Steuereingang für
eine automatische Umschaltung
Heizen/Kühlen und einen
Absenkeingang zur Aktivierung des
Absenkbetriebes.
Stromversorgung
Sicherheit
Ausgänge
Umgebungsbedingungen
Der Ort muss vor Wärmequellen,
wie z. B. Fernseher, Lampen oder
Heizkörper, aber auch vor Zugluft
geschützt sein.
1 Einstellknopf abnehmen
2 Schraube an Unterseite Frontteil
lösen
3 Frontteil abnehmen
4 Befestigungsplatte mit zwei
Schrauben befestigen:
horizontal oder vertikal im
Abstand von 60 mm
5 Frontteil wieder anbringen
6 Schraube anziehen
7 Einstellknopf aufsetzen
Einstellknopf drehen, bis der Zeiger
auf die gewünschte
Raumtemperatur weist.
230 V AC +10/-20 % 50 Hz,
Hinweis: Keine unterschiedlichen Phasen benutzen
24 V* AC ± 20 % 50 Hz,
*(über externen Sicherheitstransformator nach EN61558-2-6)
EN 60730-1/2-9, Schutzklasse II (EN 60730) 230 V
EN 60730-1/2-9, Schutzklasse III (EN 60730) 24 V
Überspannungskategorie II
Gerät mit elektronischer Abschaltung
230 V-Modell; max. 700 mA
24 V-Modell; max. 700 mA
• Betrieb zwischen 0 °C und 60 °C
• Feuchtigkeit 25 °C, 80 % (ohne Kondensat)
• IP 20 (EN 60529), Verschmutzungsgrad 2
• Bemessungs-Stoßspannung 2500 V
Mat.-Nr. 1135004567
Mat.-Nr. 1135004568
maximal 6 Roth Stellantriebe
maximal 4 Roth Stellantriebe
P100006408
