Programmwahl
Zuletzt ausgewähltes Programm das
über mehrere Minuten aktiviert war
Temperaturwahl
Pumpenstandschutz

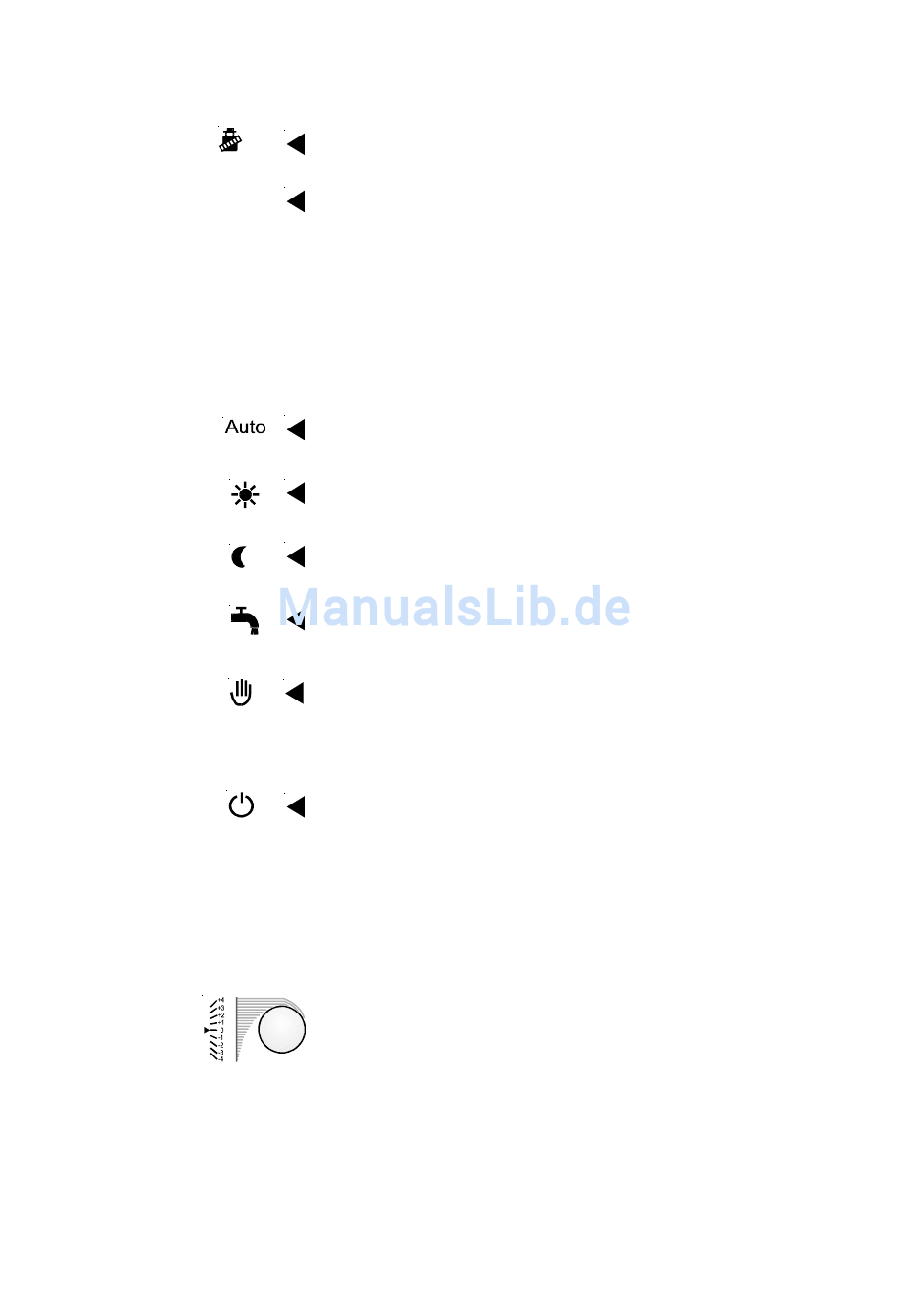

Mit dem linken Drehknopf können verschiedene Heizprogramme ausgewählt wer-
den. Der Pfeil am linken Rand des Displays zeigt auf das angewählte Programm:
Die Aktivierung des Schornsteinfegerbetriebs wird im Display durch einen Pfeil
neben dem Schornsteinfegersymbol zusammen mit einem Pfeil neben dem zuletzt
für mind. 1 Minute ausgewählten Heizprogramm angezeigt. Gleichzeitig beginnt
eine Zeitschaltuhr zu laufen. Im Schornsteinfegerbetrieb arbeitet die Heizungsanla-
ge nicht witterungsgeführt, sondern mit max. Heizleistung und versucht eine mittle-
re Kesselwassertemperatur von 60°C konstant zu halten. Ist die Kesselwasser-
temperatur kleiner als 60°C, so läuft nur der Brenner, die Pumpen sind ausgeschal-
tet. Bei Überschreiten der Kesselwassertemperatur von 60°C, werden die Kessel-
und die Mischerkreispumpe eingeschaltet. Der Mischer öffnet und regeln auf die
max. eingestellte Mischerkreis-Vorlauftemperatur (TV-max). Die Speicherladepumpe
läuft nur so lange, bis der Speicher seine eingestellte Soll-Temperatur erreicht hat.
Kann die zugeführte Wärmeenergie nicht abgegeben werden, so steigt die Kessel-
wassertemperatur bis auf TK-max an. Nach 25 Minuten ist der Schornsteinfeger-
betrieb automatisch beendet und die Heizungsanlage arbeitet mit dem zuletzt für
mind. 1 Minute ausgewählten Heizprogramm weiter.
Im Automatikbetrieb arbeitet die Heizungsanlage nach dem ausgewählten Schalt-
zeitenprogramm (1,2 od.3), das im Display angezeigt wird.
Heizbetrieb über 24 Stunden.
Speicherladung gemäß dem ausgewählten Schaltuhrenprogramm.
Sparbetrieb über 24 Stunden.
Speicherladung gemäß dem ausgewählten Schaltuhrenprogramm.
Sommerbetrieb (Heizung aus), Speicherladung gemäß ausgewähltem Schaltuhren-
programm, Frostschutz für die Heizungsanlage gewährleistet. Eingebauter Pumpen-
standschutz.
Im Handbetrieb laufen die Heizungsumwälzpumpen ständig, der Kessel heizt auf
die eingestellte Kesselmaximaltemperatur auf. Die Speicherladung arbeitet
gemäß Einstellung in der Fachmannebene im Vorrang- oder Parallelbetrieb.
Achtung:
Der Mischer muß im Handbetrieb manuell eingestellt werden.
Brenner und Umwälzpumpen aus, Speicherladung aus, Frostschutz gewährleistet.
Bei Außentemperaturen unter dem eingestellten Wert (Werkseinstellung +2°C) takten
die Kessel- und Mischerkreispumpe im Wechselrhythmus von einer Minute ein/aus,
der Mischer öffnet. Erst wenn die Kesselwassertemperatur auf unter +10°C ausgekühlt
ist, wird der Brenner zugeschaltet und das Kesselwasser auf mindestens 38°C auf-
geheizt. Die Heizkreispumpen laufen ständig bis der Frostschutz beendet ist.
Sinkt die Speicherwassertemperatur unter +5°C wird diese auf +10°C aufgeheizt.
Eingebauter Pumpenstandschutz.
Mit dem rechten Drehknopf kann in der ersten Bedienungsebene die aktuelle Raum-
temperatur, ausgehend von der Stellung Standard, um +/- 4°C verändert werden.
Anmerkung:
Ohne Fernbedienung ist die Temperaturveränderung an der Temperaturwahl von
+/- 4°C im Raum nur als Näherungswert zu verstehen.
Der Pumpenstandschutz wird generell Mittags 12:00 Uhr aktiviert. Die Heizkreis-
pumpen laufen für ca. 10 Sekunden an und der Mischer öffnet. Danach laufen die
Speicherladepumpe und die Zirkulationspumpe für 20 Sekunden an und der Misch-
er schließt. Damit wird ein Festsetzen der Bauteile verhindert. Sollte der Brenner
während des Pumpenstandschutzes gerade in Betrieb sein, wird dieser für die
Dauer von ca. einer Minute abgeschaltet.
1. Bedienebene
