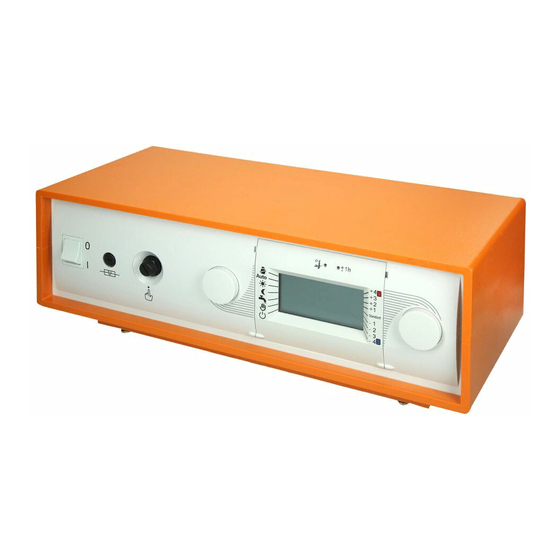

Wolf R16 DigiCompact Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Regelkreise
  5. R16 DigiCompact
  6. Montage- und bedienungsanleitung

Wolf R16 DigiCompact Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für R16 DigiCompact:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und Bedienungsanleitung
Witterungsgeführte Regelung
R16 DigiCompact

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf R16 DigiCompact

Inhaltszusammenfassung für Wolf R16 DigiCompact

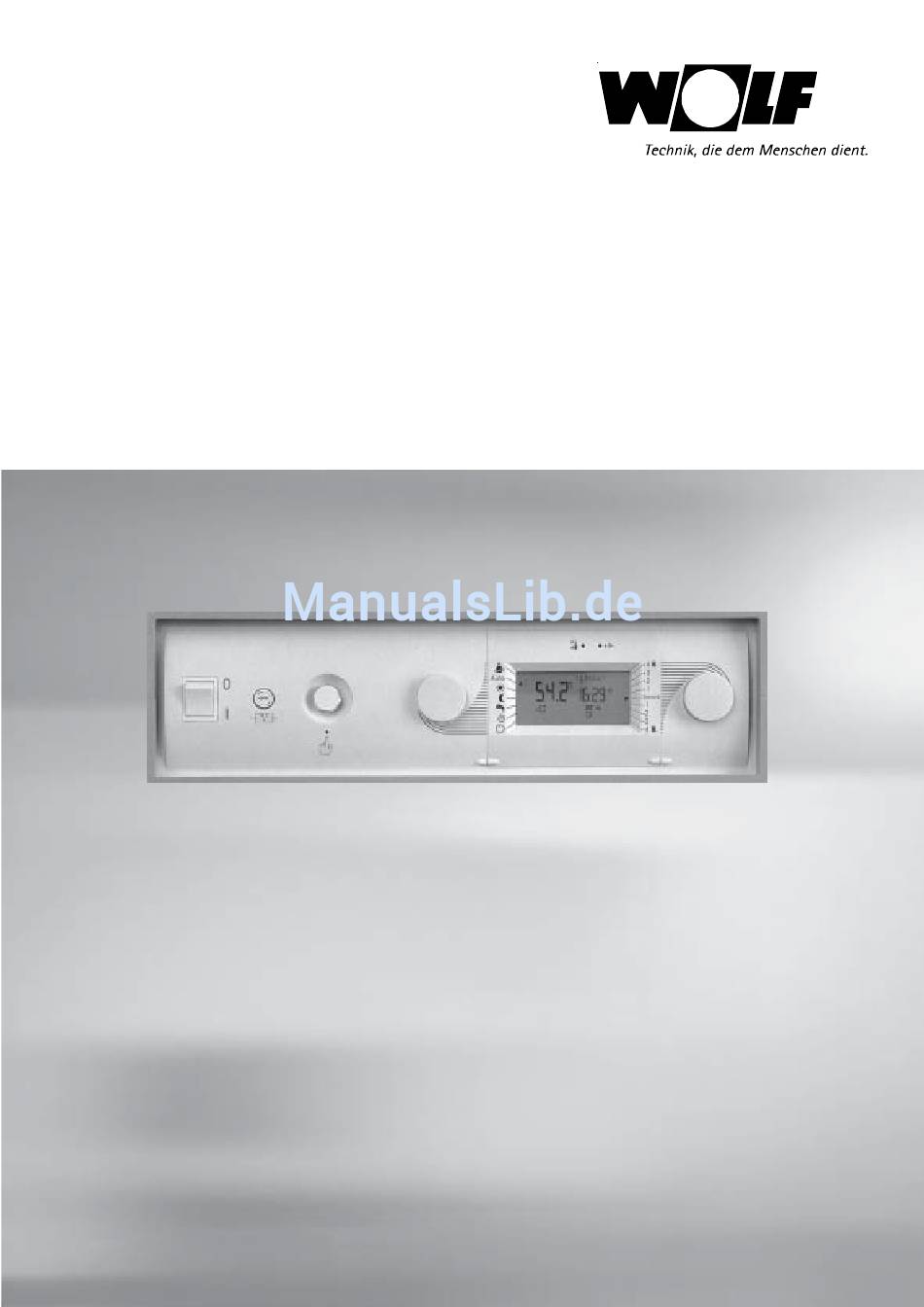

  • Seite 1 Montage- und Bedienungsanleitung Witterungsgeführte Regelung R16 DigiCompact...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ............................Seite Normen / Vorschriften ............................4 Montage ................................5 1. Bedienebene ..............................6-7 2. Bedienebene ............................... 8-13 Einstellbeispiel Schaltzeiten ..........................14 Einstellprotokoll Schaltzeiten / Betriebsstunden / Brennerstarts ................. 15 Fachmannebene ............................16-17 Fachmannebene Parameter .......................... 18-25 Fachmannebene / Testfunktionen / Brennertaktsperre / STB-Test / Teilweiser- Kompletter Reset ...... 26 Fühlerüberwachung / Störmeldungen .........................

  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abstän- den zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Techni- sche Daten).

  • Seite 5: Montage

    Montage Montage Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillaren nicht geknickt oder verdreht werden! Bauseitige Leitungen für Fühler und Fernbedienungen nicht zusammen mit Netzzu- leitungen verlegen. Elektrische Verdrahtung gemäß beiliegendem Schaltplan. Nicht benutzte Anschlüsse gegen Berühren schützen und zusammengerollt unter Kesselverkleidung legen.

  • Seite 6: Bedienebene

    1. Bedienebene Inbetriebnahme Diese Regelung ist werkseitig voreingestellt. Alle Werkseinstellungen sind unver- lierbar gespeichert, können jedoch den individuellen Anforderungen angepasst werden. Die Regelung erkennt bei Inbetriebnahme die angeschlossenen Heizkreise automa- Hinweis: tisch. Alle Fühler die nicht angeschlossen sind, werden als Fehlermeldung mit symbo- lischer Zuordnung im Display angezeigt.
  • Seite 7 1. Bedienebene Programmwahl Mit dem linken Drehknopf können verschiedene Heizprogramme ausgewählt wer- den. Der Pfeil am linken Rand des Displays zeigt auf das angewählte Programm: Die Aktivierung des Schornsteinfegerbetriebs wird im Display durch einen Pfeil neben dem Schornsteinfegersymbol zusammen mit einem Pfeil neben dem zuletzt für mind.

  • Seite 8: Bedienebene

    2. Bedienebene Nach Öffnen der Frontklappe erscheint die zweite Bedienungsebene. Mit dem linken Drehknopf werden die Funktionen angewählt und mit dem rechten Drehknopf verändert. Die Regelung ist voreingestellt und alle Werkseinstellungen sind unverlierbar gespeichert. Die Werkseinstellungen können innerhalb des Ein- stellbereichs individuell verändert werden, um sie den gebäudespezifischen Vorga- ben anzupassen.

  • Seite 9: Raum-Solltemperatur Heizbetrieb Einstellen Kesselkreis / Mischerkreis

    2. Bedienebene Raum-Solltemperatur Frontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Durch Weiterdrehen des linken Dreh- Heizbetrieb einstellen knopfes im Uhrzeigersinn werden die Raum-Solltemperaturen aller angeschlos- Kesselkreis / Mischerkreis senen Heizkreise für den Heizbetrieb in nachfolgender Reihenfolge angezeigt: Werkseinstellung: 20°C Kesselkreis und Mischerkreis.
  • Seite 10 2. Bedienebene Temperaturanzeige Frontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Durch schnelles Drehen des rechten (Soll-/Isttemperatur) Drehknopfes nach links oder rechts, werden nacheinander die Ist- und Soll- temperaturen angezeigt, sofern die Fühler angeschlossen sind. Kesseltemperatur Soll Kesseltemperatur Ist Vorlauftemperatur Mischerkreis Soll...

  • Seite 11: Steilheit Heizkurven Einstellen

    2. Bedienebene Steilheit Heizkurven Frontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Im Display erscheint das Kesselsymbol und einstellen die Werkseinstellung der Heizkurve. Durch Weiterdrehen des linken Drehknopfes im Uhrzeigersinn, erscheit das Mischersymbole für den Mischerkreis. Mit dem rechten Drehknopf kann die Steilheit der angewählten Heizkurve verändert werden.

  • Seite 12: Funktionserklärung

    2. Bedienebene Automatische Sommer-/ Frontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Rechten Drehknopf nach links oder rechts Winterumschaltung drehen und die gewünschte Temperatur einstellen. einstellen Frontklappe schließen. Werkseinstellung: 20°C Werkseinstellung: 3h Einstellbereich: 0 bis 40°C Funktionserklärung...

  • Seite 13: Schaltzeitenprogramme (Werkseinstellungen)

    2. Bedienebene Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen. Schaltzeiten einstellen Der Pfeil im Display steht bei diesem Symbol Mit rechtem Drehknopf das Schaltzeitenprogramm (1, 2 oder 3) anwählen, das abgeändert werden soll. Anschließend mit linkem Drehknopf Symbol für Kesselkreis, oder für Mischerkreis, oder für Speicherladung, oder...

  • Seite 14: Einstellbeispiel Schaltzeiten

    Einstellbeispiel Schaltzeiten Beispiel: Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen. Mit rechtem Drehknopf den Schaltpunkt 1 anwählen. Es erscheint das unten abgebildete Bild: Schaltpunkt 1 blinkt. Linken Drehknopf weiterdrehen bis die Schaltzeit (h) blinkt. Mit Schaltzeitenprogramm 1 vom rechtem Drehknopf die Uhrzeit auf 7:00 einstellen. Neben der Uhrzeit muß das Kesselkreis soll wie folgt abgeän- Sonnensymbol im Display erscheinen.

  • Seite 15: Betriebsstunden Anzeigen

    Einstellprotokoll Schaltzeiten Einstellprotokoll Schaltzeiten Schaltpunkt Programm 1 Wochenblock Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Programm 2 Wochenblock Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Programm 3 Wochenblock Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen.

  • Seite 16: Fachmannebene

    Fachmannebene Code-Nr eingeben Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Im Display erscheint - - - Code . Mit rechtem Drehknopf die Zahl 000 eingeben. Wird eine falsche Code-Nr. eingegeben, so wird der Einstieg in die Fachmannebene verweigert.

  • Seite 17: Werkseinstellung

    Fachmannebene Parameter- Überblick Nr. Parameterfunktion Einstellbereich Werks- einstellung Frostschutzgrenze -20 bis +10°C +2°C Autom. Auswahl ECO/ABS -10 bis +40°C 10°C Nach Eingabe der richtigen Code- für Kesselkreis Nummer mit dem linken Drehknopf weiterdrehen bis zum Symbol Autom. Auswahl ECO/ABS -10 bis +40°C 10°C Mit dem linken Drehknopf können für Mischerkreis...

  • Seite 18: Fachmannebene Parameter

    Fachmannebene Parameter Frostschutzgrenze Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- meter 1 anwählen. Mit rechtem Drehknopf gewünschte Frostschutztemperatur ein- Parameter 1 stellen. Frontklappe schließen. Unterschreitet die Außentemperatur einen variabel einstellbaren Wert (Werksein- °C stellung +2°C) takten die Heizungsumwälzpumpen minutenweise, der Mischer öff- net.
  • Seite 19 Fachmannebene Parameter Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- Nachlaufzeit Speicherladepumpe meter 5 anwählen. Mit rechtem Drehknopf die Nachlaufzeit der Speicherladung Parameter 5 einstellen. Frontklappe schließen. Nach Beendigung der Speicherladung (Speicher hat die eingestellte Temperatur erreicht) läuft die Speicherladepumpe max. um die eingestellte Zeit nach. Sollte während der Nachlaufzeit die Kesselwassertemperatur bis auf 5K Differenz zwi- schen Kessel- und Speicherwassertemperatur gesunken sein, so schaltet die Speicherladpumpe vorzeitig ab um den Kessel nicht unnötig stark auszukühlen.

  • Seite 20: Warmwasser-Fühler-Betriebsart Funktionserklärung

    Fachmannebene Parameter Warmwasser-Fühler Betriebsart Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- meter 9 anwählen. Mit rechtem Drehknopf die gewünschte Betriebsart einstellen. Parameter 9 Frontklappe schließen. Anmerkung: Bei Auswahl 2 oder 3, darf die automatische Fühlererkennung (siehe Parameter 26) erst nach der Umstellung dieses Parameters erfolgen. Werkseinstellung: 1 Einstellbereich: 1 bis 3 Warmwasser-...
  • Seite 21 Fachmannebene Parameter Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- Vorlauf-Minimaltemperatur Misch- meter 12 anwählen. Mit rechtem Drehknopf die benötigte Vorlaufminimaltemperatur erkreis TV - min einstellen. Parameter 12 Frontklappe schließen. Diese Funktion begrenzt die Vorlauftemperatur des Mischerkeises nach unten hin. °C Unterhalb dieses eingestellten Wertes wird die Außentemperatur nicht mehr be- rücksichtigt.
  • Seite 22 Fachmannebene Parameter Vorlauf-Maximaltemperatur Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Parame- ter 16 anwählen. Mit rechtem Drehknopf benötigte Vorlaufmaximaltemperatur für den Kesselkreis TV - max. Kesselkreis einstellen. Parameter 16 Frontklappe schließen. Diese Funktion begrenzt die Vorlauftemperatur des Kesselkreises nach oben hin. 70.0 °C Oberhalb dieses eingestellten Wertes wird die Außentemperatur nicht mehr berück-...

  • Seite 23: Schaltdifferenz Brenner (Dynamisch)

    Fachmannebene Parameter Kesselminimaltemperatur Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Parame- ter 19 anwählen. Mit rechtem Drehknopf die vorgeschriebene Kesselminimal- TK - min. temperatur TK-min. einstellen. Parameter 19 Frontklappe schließen. Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet, °C dessen min.

  • Seite 24: Kesselanfahrantlastung

    Fachmannebene Parameter Kesselanfahrantlastung Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- meter 22 anwählen. Mit rechtem Drehknopf die Kesselanfahrentlastung ein/aus- Parameter 22 schalten. Frontklappe schließen. Die aktivierbare Kesselanfahrentlastung dient zum Schutz des Kessels gegen Kor- rosion, welche beim Aufheizen im kalten Zustand durch Kondensatabscheidung im Taupunktbereich hervorgerufen werden kann.

  • Seite 25: Estrich-Austrocknung

    Fachmannebene Parameter Automatische Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Para- meter 26 anwählen. Mit rechtem Drehknopf die automatische Fühlererkennung (on) Fühlererkennung aktivieren. Dieser Parameter wird nach erfolgter Fühlererkennung, erkannte Fühler Parameter 26 werden symbolisch angezeigt, automatisch wieder zurückgesetzt (off). Frontklappe schließen.

  • Seite 26: Fachmannebene / Testfunktionen / Brennertaktsperre / Stb-Test / Teilweiser- Kompletter Reset

    Fachmannebene TEST-Funktionen Mit linkem Drehknopf (nach Codenummereingabe) Anzeige auswählen. Linken Drehknopf weiterdrehen bis im Display oFF erscheint. Alle 230V Regleraus- gänge sind spannungsfrei. Linken Drehknopf weiterdrehen und Symbol (z.B. für Kesselkreispumpe) anwählen. Mit rechtem Drehknopf on einstellen. Am Kessel- Test kreispumpenausgang liegt 230V Spannung an.

  • Seite 27: Fühlerüberwachung / Störmeldungen

    Fühlerüberwachung / Störmeldungen Fühlerüberwachung Die Regelung prüft selbständig die Funktion aller elektronischen Fühler. Bei Kurz- schluß oder Unterbrechung erscheint das Warnsymbol in der Anzeige und gleichzeitig blinkt ein Symbol (z.B. der Wasserhahn als Symbol für den Speicher- fühler), daß dieser defekt ist. Wo die Sicherheit der Anlage es erlaubt, bleiben Notfunktionen erhalten.

  • Seite 28: Einstellprotokoll Parameter

    Einstellprotokoll Parameter Einstellprotokoll Nr. Parameterfunktion Einstellbereich Werks- Individuelle- Parameter einstellung einstellung Frostschutzgrenze -20 bis +10°C +2°C Autom. Auswahl ECO/ABS -10 bis +40°C 10°C für Kesselkreis Autom. Auswahl ECO/ABS -10 bis +40°C 10°C für Mischerkreis Warmwasser-Parallelbetrieb on/off Nachlaufzeit Speicherladepumpe 0 bis 10 min. 3 min.

  • Seite 29: Fühlerwiderstände

    Fühlerwiderstände Fühlerwiderstände Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand °C °C °C °C NTC-Fühler 51393 8233 1870 48487 7857 1800 Kesselfühler, Speicherfühler, 45762 7501 1733 Außenfühler, Vorlauffühler 43207 7162 1669 40810 6841 1608 (Mischerkreis). 38560 6536 1549 36447 6247 1493 34463 5972...

  • Seite 30: Notizen

    Notizen...
  • Seite 31 Notizen...

  • Seite 32: Technische Daten

    Ingesamt kann jeder Uhrenkanal (Kesselkreis, Mischerkreis, Zirkulation und Speicherladung) mit 14 programmierbaren Schaltpunkten belegt werden. Gangreserve > 48 Stunden. Datenerhalt: EEPROM permanent Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 60 795 Änderungen vorbehalten 03/06 TV...
