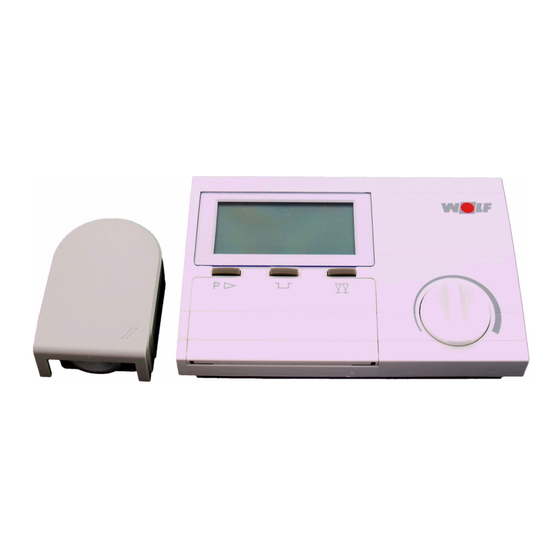

Wolf 30 44 615 Bedienungsanleitung
Digitaler witterungsgeführter
temperaturregler
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf 30 44 615
Inhaltszusammenfassung für Wolf 30 44 615
- Seite 1 Montage- Bedienungsanleitung Digitaler witterungsgeführter Temperaturregler DWT Für Gasthermen Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel. 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de Art.-Nr. 30 44 615 Änderungen vorbehalten 6.6701.605 03/04...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite Funktionsübersicht ........................... 3 Begriffserklärung ............................. 4 Normen und Vorschriften ........................4 Montage ..............................5 Einstellung BUS-Schnittstellen ......................... 6 Elektrischer Anschluß ..........................7 Bedienungsebene ..........................8-9 Programmwahl ..........................8 Funktionsanzeige ......................... 8 Temperaturwahl Heizbetrieb ....................... 9 Spartaste ............................. 9 Partytaste ............................ -
Seite 3: Funktionsübersicht
Funktionsübersicht Frontklappe Programmwahltaste Partytaste Temperaturwahl Spartaste Heizbetrieb Heizprogramm: zeigt die eingestellten Zeiten für Wochentag (1=Mo, ..., 7=So) Heizbetrieb und Sparbetrieb Raumtemperatur Uhrzeit Funktionsanzeige Anzeige Heizbetrieb / Sparbetrieb Anzeige Programmwahl... -
Seite 4: Begriffserklärung
Begriffserklärung / Normen und Vorschriften Begriffserklärung Heizwassertemperatur Die Heizwassertemperatur ist die Vorlauftemperatur mit der die Heizkörper versorgt werden. Je höher die Heizwassertemperatur, desto größer die Wärmeabgabe des Heizkörpers. Heiztherme Gastherme, die mit einem Speicherwassererwärmer kombiniert werden kann. Kombitherme Gastherme mit Durchlauferhitzer und Warmwasserschnellstart. Speicherladung Aufheizen des Speicherwassererwärmers. -
Seite 5: Montage
Montage Montage - Montage des DWT an einer Innenwand in ca. 1.5 m Höhe über Fußboden. - Der DWT sollte in einem Wohnraum installiert werden, der repräsentativ für die ganze Wohnung ist. - Der DWT darf weder Zugluft noch Wärmestrahlung ausgesetzt sein. - Der DWT darf nicht von Schränken oder Vorhängen verdeckt werden. -
Seite 6: Einstellung Bus-Schnittstellen
Einstellung BUS-Schnittstellen Einstellung BUS-Schnittstellen Wolf Heizgeräte besitzen entweder eine eBUS- oder SCOM-Schnittstelle für das Regelungszubehör. Mit (eBUS oder SCOM) dem DIP-Schalter 4 auf der Rückseite des DWT kann die Schnittstelle ausgewählt werden. Anschluß an Wolf-Heizgeräte Bei Heizgeräten mit eBUS-Schnittstelle sind die Bus- mit eBUS-Schnittstelle klemmen „+“... -
Seite 7: Elektrischer Anschluß
Elektrischer Anschluß Die elektrische Verdrahtung darf nur Achtung von Fachkräften durchgeführt wer- den. Anschlußvariante a) Achtung Die Kabel dürfen nicht zusam- men mit Netzleitungen verlegt werden. Klemmleiste DWT mit 2-adrigem Kabel (Mindestquerschnitt ϑ Außenfühler 0,5mm²) an der Gastherme verdrahten. alternativ Abhängig von der Klemmleiste der Gastherme muß... -
Seite 8: Bedienungsebene
Bedienungsebene Programmwahltaste Programmwahltaste Spartaste Partytaste Temperaturwahl Heizbetrieb Wichtig: Bei Gasthermen mit Programmwahlschalter muß dieser auf stehen. Betriebsart Anzeige Heizung Warmwasser Warmwasser Heiztherme Kombitherme Programmwahl Heizung aus / Frostschutz Speicherladung aus Stand by Warmwasserschnellstart Sommer- Heizung aus / Frostschutz Speicherladung entspr. Warmwasserschnell- betrieb Warmwasserprogramm... -
Seite 9: Temperaturwahl Heizbetrieb
Bedienungsebene Temperaturwahl Einstellung der gewünschten Raumtemperatur im Heizbetrieb. Diese Ein- Heizbetrieb stellung gilt nur für den Heizbetrieb, nicht für den Sparbetrieb. Durch Drehen des Knopfes wechselt die Anzeige von der Raumist- temperatur auf die Raumsolltemperatur. Danach kann die gewünschte Raumsolltemperatur für den Heizbetrieb geändert werden. -
Seite 10: Programmierebene
Programmierebene Bedienelemente am Nach Öffnen der Frontklappe schaltet der Regler in den Programmier- Modus und in der Anzeige erscheint GRUNDEINST. Bei geöffneter Frontklappe können folgende Einstellungen angezeigt und ggf. verändert werden. Reset Taste rote Lampe leuchtet, wenn Parameterwert verändert werden kann Frontklappe Programmiertasten... -
Seite 11: Funktionsübersicht
Programmierebene (Funktionsübersicht) Frontklappe öffnen Heizprogramm Grundeinstellungen Warmwasserprogramm Anzeigen Fachmannebene Aufheizoptimie- Uhrzeit Heizschaltzeiten WW-ist-Temp. rung oder Warmwasserschaltzeiten des eingestellten des eingestellten Zeitprogramms Max. Aufheizzeit Zeitprogramms ändern ändern oder Aussentemp. Wochentag Benöt. Aufheizzeit oder Hz.W-ist-Temp. Zeitprogramm auswählen (1 - 4) Außentemp. Verzögerung Vorlauftemp. -
Seite 12: Programmierebene (Grundeinstellungen)
Programmierebene (Grundeinstellungen) Werkseitig sind alle veränderbaren Parameter sowie vier Schaltzeiten- Grundeinstellungen programme voreingestellt und unverlierbar abgespeichert. Nach Inbetrieb- nahme ist bauseits lediglich die Uhrzeit und der Wochentag einzustellen. Der Einstieg in die Grundeinstellungen erfolgt durch Öffnen der Front- klappe. Der Einstieg in die Ebene erfolgt mit der Taste . -
Seite 13: Zeitprogramme
Programmierebene (Grundeinstellungen) Der digitale witterungsgeführte Temperaturregler hat werkseitig vier voreinge- Zeitprogramme stellte Zeitprogramme für den Heiz- und Warmwasserbetrieb. Die Schalt- zeiten sind aus der nachfolgenden Tabelle ersichtlich. Alle Zeitprogramme sind veränderbar und speicherbar. Zeitprogramm 1 Heizbetrieb Mo-So 6:00 - 22:00 Tagesprogramm Mo - So Warmwasser Mo-So 5:00 - 22:00... -
Seite 14: Spartemperatur
Programmierebene (Grundeinstellungen) Im Sparbetrieb gilt nicht die am Drehknopf eingestellte Temperatur, Spartemperatur sondern die in der Grundeinstellung SPARTEMP eingegebene Spar- temperatur. Bei Raumeinfluß = 0, ist die eingestellte Spartemperatur nur ein Näherungswert. Heizkurve Diese Einstellung wird vom Heizungsfachmann entsprechend der Hei- zungsanlage, der Wärmedämmung des Gebäudes und der Klimazone, für jeden Heizkreis getrennt vorgenommen. -
Seite 15: Raumeinfluß
Programmierebene (Grundeinstellungen) Der im witterungsgeführten Regler DWT eingebaute Raumtemperatur- Raumeinfluß fühler kann zur Berechnung der Heizwassertemperatur mit einbezogen werden. Wie stark der Raumtemperaturfühler auf die Berechnung einwir- ken soll, ist durch verschiedene Raumtemperatureinfluß-Faktoren (K = 0 - 20) einstellbar. Je höher der ausgewählte Faktor, desto größer die Wirkung des Raumtemperaturfühlers. -
Seite 16: Heizprogramm
Programmierebene (Heizprogramm) Schaltzeiten verändern Die Schaltzeiten des unter Grundeinstellungen ZEITPROG ausgewählten (Heizprogramm) Zeitprogramms (1 - 4) können im Heizprogramm individuell verändert werden. Für die angezeigten Tage stehen jeweils drei Ein- und Ausschalt- zeiten zur Verfügung. Die Eingabe der Ein-und Ausschaltzeiten muß jeweils paarweise erfolgen. - Seite 17 Programmierebene (Heizprogramm) 2. Einschaltzeit Heizbetrieb (aufrufen) - - : - - 3. Ausschaltzeit Heizbetrieb (speichern) 2 3 : 4 5 rote Lampe erlischt Z U R U E C K M O N T A G D I E N S T A G 1.
-
Seite 18: Warmwasserprogramm
Programmierebene (Warmwasserprogramm) Schaltzeiten verändern Die Schaltzeiten des unter Grundeinstellungen ZEITPROG ausgewählten (Warmwasserprogramm) Zeitprogramms (1 - 4) können im Warmwasserprogramm individuell verän- dert werden. Für die angezeigten Tage stehen jeweils zwei Ein- und Ausschaltzeiten zur Verfügung. Der Einstieg in die Programmierebene erfolgt durch Öffnen der Front- Einstellbeispiel klappe. - Seite 19 Programmierebene (Warmwasserprogramm) 2. Einschaltzeit Warmwasser (aufrufen) - - : - - 2. Ausschaltzeit Warmwasser (speichern) 2 3 : 4 5 rote Lampe erlischt Z U R U E C K M O N T A G D I E N S T A G 1.
-
Seite 20: Anzeigen
Programmierebene (Anzeigen) Anzeigen Der Einstieg in die Programmierebene erfolgt durch Öffnen der Front- klappe. Bereich ANZEIGEN mit der Taste oder auswählen. Der Einstieg in die Ebene erfolgt mit der Taste . Die Auswahl der einzelnen Parameter erfolgt mit den Tasten Parameter Anzeige (Ist-Wert) Sollwert... -
Seite 21: Fachmann
Programmierebene (Fachmann) Fachmann Der Einstieg in die Programmierebene erfolgt durch Öffnen der Front- klappe. Bereich FACHMANN mit der Taste oder auswählen. Der Einstieg in die Ebene erfolgt mit der Taste . Die Auswahl der einzelnen Parameter erfolgt mit den Tasten Parameter Anzeige Werks-... - Seite 22 Programmierebene (Fachmann) 29 Fernbedienung 0 - 1 oder 1 oder 2 Heizkreis 30 Frostschutz- -5 bis +5 oder grenze 40 GB - oder 4 0 G B Parameter Hysterese 1 - 20 oder G B 0 1 Vorlauftemperatur Obere Gebläse- 30 - 100 oder G B 0 4...
- Seite 23 Programmierebene (Fachmann) Aufheizzeitoptimierung Die Aufheizzeitoptimierung ermittelt innerhalb mindestens 6 Stunden Ab- senkzeit die benötigte Aufheizzeit während des Sparbetriebs so, damit zur eingestellten Uhrzeit (Zeitprogramm) die gewünschte Raumtemperatur bereits erreicht ist. Die automatische Aufheizzeitoptimierung kann in Abhän- gigkeit von der Raumtemperatur oder der Außentemperatur erfolgen. Die Aufheizzeitoptimierung wird mit dem Parameter "Maximale Aufheiz- zeit"...
- Seite 24 Programmierebene (Fachmann) Parameter 26 Ist die Wartungsmeldung aktiviert, erschient nach X-Wochen (entspre- Wartungsmeldung chend Einstellung Parameter 27) die Meldung "WARTUNG" im Display. Die Meldung kann mit der Spartaste quittiert werden. Danach startet der Zyklus erneut. Parameter 27 Dieser Parameter gibt die Anzahl Wochen an, nach der die Wartungs- Intervall zur Wartungs- meldung im Display angezeigt wird.
-
Seite 25: Zusatzfunktionen
Zusatzfunktionen Parameter 29 Wird der DWT als Fernbedienung für den DWTM verwendet, besteht für den Fernbedienung für 1 oder 2 1. DWTM die Möglichkeit beide Heizkreise (Heiz- und Mischerkreis) oder nur Heizkreise (nur eBUS und in einen Heizkreis zu bedienen. Verbindung mit DWTM) 0 ! Der DWT bedient nur den Heizkreis oder den Mischerkreis. -
Seite 26: Raumtemperaturabhängiger Frostschutz
Zusatzfunktionen Raumtemperatur- Im DWT ist zusätzlich eine raumtemperaturabhängige Frostschutzfunktion abhängiger Frostschutz integriert. (Der außentemperaturabhängige Frostschutz ist in der Gastherme im Sommerbetrieb integriert.) Bei +5°C Raumtemperatur werden die Heizkreispumpe und bei Bedarf der Brenner eingeschaltet. Bei +6°C wird der Frostschutz wieder beendet. -
Seite 27: Fehlercodes
Fehlercodes Fehlercodes Sollte ein Fehler auftreten, dann helfen folgende Fehlercodes den auftre- tenden Fehler zu lokalisieren. Fehler STB Übertemperatur keine Flammenbildung Flammenausfall im Betrieb STW Übertemperatur STBA Übertemperatur Abgasklappe schaltet nicht Flammenvortäuschung Heizwassertemperaturfühler defekt Abgastemperaturfühler defekt Warmwasserfühler defekt Außentemperaturfühler an der Regelung defekt Rücklauffühler defekt Der Modulationsstrom hat seinen Sollbereich verlassen. -
Seite 28: Fühlerwiderstände
Fühlerwiderstände Fühlerwiderstände Heizwasserfühler, Warmwasserfühler, Rücklauffühler, Außenfühler, Abgasfühler Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247 1493 34463 5972 1438... -
Seite 29: Technische Daten
Technische Daten /Einstellprotokoll (Parameter) Technische Daten Versorgungsspannung 18 VDC ±15% Leistungsaufnahme max. 1VA Schutzart nach EN 60529 IP30 Schutzklasse nach VDE 0100 III (max. 24V) Gangreserve der Schaltuhr min. 10 Stunden zul. Umgebungstemperatur in Betrieb 0 bis 50°C zul. Umgebungstemperatur bei Lagerung -30 bis +60°C Kommunikation und Spannungsversorgung über zweiadrige Leitung zur Gastherme (Kabelquerschnitt 0,5mm... -
Seite 30: Einstellprotokoll Schaltzeiten
Einstellprotokoll (Schaltzeiten) Voreingestellte Zeitprogramme Zeitprogramm 1 Heizbetrieb Mo-So 6:00 - 22:00 Warmwasser Mo-So 5:00 - 22:00 Zeitprogramm 2 Heizbetrieb Mo-Fr 6:00 - 8:00 und 16:00 - 22:00 Sa-So 7:00 - 23:00 Warmwasser Mo-Fr 5:00 - 8:00 und 15:00 - 22:00 Sa-So 6:00 - 23:00 Zeitprogramm 3 Heizbetrieb... -
Seite 31: Notizen
Notizen... - Seite 32 Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel. 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de...
