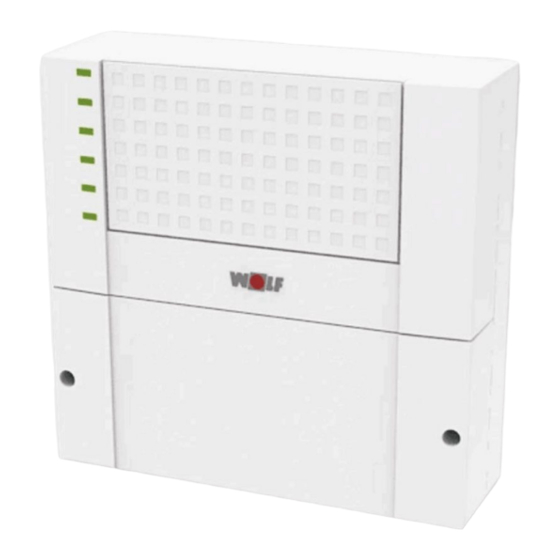

- Seite 1 Montage- und Bedienungsanleitung Mischermodul MM / MM-2 Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • Fax +49-8751/741600 • Internet: www.wolf-heiztechnik.de Art.-Nr.: 3061590_201604 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Konfig. 8: Mischerkreis (Werkseinstellung) .....21 Konfig. 9: Heizkreis ............22 Konfig. 10: Speicherkreis ..........23 Konfig. 11: Luftheizerkreis ..........24 Inbetriebnahme ..............25-26 Einstellung eBus-Adresse ..........27-28 Parametrierung BM / BM-2 / MM / MM-2 ......29-30 Übersicht Parameter............31-32 Parameter / Funktionenbeschreibung ........ 33-39 MI 01 Minimale Mischerkreistemperatur ....33 MI 02 Maximale Mischerkreistemperatur ....33... - Seite 3 Inhaltsverzeichnis MI 14 Konstanttemperatur ........38 MI 15 dTAus (Ausschaltdifferenz) ......38 MI 16 dTEin (Einschaltdifferenz) .......39 MI 17 Kesselübertemperatur bei Speicherladung ..39 MI 50 Testfunktion (BM) ..........39 Zusatzfunktionen ..............40 Außenfühlerfrostschutz ............40 Speicherfrostschutz ............40 Pumpenstandschutz ............40 Mischerstandschutz ............40 Schornsteinfeger / Emissionstest ........40 Laden der Standardwerte (Reset) ........40 Fehlercodes ................41 Sicherungswechsel..............42 Fühlerwiderstände ..............43 Technische Daten ..............44 Notizen ................45 Stichwortverzeichnis ..............46...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisungen, die genau ein- zuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Gefahr durch elektrische Spannung an elektrischen Bauteilen! Achtung: Vor Abnahme der Verkleidung Betriebsschalter aus- schalten. Greifen Sie niemals bei eingeschaltetem Betriebsschalter an elektrische Bauteile und Kontakte! Es besteht die Gefahr eines Stromschlages mit Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebs- schalter Spannung an. -
Seite 5: Normen / Vorschriften
- Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten). Werden an Wolf-Regelungen technische Änderungen vorge- Achtung nommen, übernehmen wir für Schäden, die hierdurch entstehen, keine Gewähr. 3061590_201604... -
Seite 6: Begriffserklärung
Begriffserklärung Begriffserklärung Heizwassertemperatur Die Heizwassertemperatur ist die Vorlauftemperatur, mit der die Heizkörper versorgt werden. Je höher die Heizwassertemperatur, desto größer die Wärmeabgabe des Heizkörpers. Mischerkreistemperatur Die Mischerkreistemperatur ist die Vorlauftemperatur nach dem Mischer, mit der eine Fußbodenheizung versorgt wird. Speicherladung Aufheizen des Speicherwassererwärmers. Warmwasserschnellstart Um mit dem Durchlauferhitzer möglichst schnell warmes Wasser zu erhalten, wird im Sommerbetrieb das Heizwasser im Heizgerät auf einer bestimmten Temperatur gehalten. Das Tagesprogramm schaltet diese Funktion im Sommerbetrieb ein und aus. Heizprogramm Das Zeitprogramm Heizen schaltet je nach Programmwahl das Heizgerät von Heiz- auf Sparbetrieb bzw. von Heizbetrieb auf Heizung aus und umgekehrt. Warmwasserprogramm Das Tagesprogramm schaltet bei den Kombiheizgeräten den Warmwasserschnellstart, bei Heizgeräten mit Speicherwassererwärmer die Speicherladung ein und aus. -
Seite 7: Abkürzungen / Gerätebeschreibung
Bypasspumpe in Verbindung mit der Rücklaufanhebung. Je nach Anwendung ist die entsprechende Kombination der Mischerkreisregelung und des parametrierbaren Ausgangs als eine Konfiguration zu wählen. Mittels Bedienteil BM/BM-2 oder den Schnittstellenmodulen ISM1, ISM2 oder ISM7 können Pa- rameter geändert und Fühlerwerte angezeigt werden. Das MM/ MM2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf- Regelungssystem integrierbar. 3061590_201604... -
Seite 8: Montage
Montage a) Montage an der Wand ● Blindabdeckung entsprechend Skizze entfernen. a) Beim MM: Dazu muss ein passender Schraubenzieher in die Öffnung unterhalb des Blinddeckels gesteckt und leicht nach untengedrückt werden, so dass sich der Blinddeckel von selbst löst. b) Beim MM-2: Dazu mit beiden Händen das Module halten und mit beiden Daumen erst gegen den Blinddeckel drücken und dann nach oben schieben. ● Klemmkastendeckel entsprechend Skizze entfernen. Dazu mit geeignetem Schraubendreher beide Schrauben lösen und den Blinddeckel abziehen. - Seite 9 Montage b) Montage in ● Netzzuleitung (flexible Mantelleitung) und eBUS-Leitung im Mischerpumpengruppe bauseits verlegten Kabelschacht zur Pumpengruppe hin ver- (gilt nur für MM-2) legen und von hinten durch Pos. 1 oder 2 die beiden Kabel ziehen. ● Anschlusskabel für Mischermotor und Pumpe durch Pos. 3 nach hinten und danach beide Kabel + Anschlusskabel für Maximalthermostat und Mischerkreisfühler durch Pos. 1 oder 2 nach vorne verlegen. ● Blindabdeckung entsprechend Skizze entfernen. Dazu mit beiden Händen das Module halten und mit beiden Daumen...
-
Seite 10: Elektrischer Anschluss
Mischerkreispumpe montiert und elektrisch parallel zur Mischerkreispumpe angeschlossen werden. Das elektr. Ventil verhindert im Zusammenhang mit dem Maxi- malthermostat im Störungsfall (Mischer schließt nicht mehr) die Überhitzung des Mischerkreises. Ohne Maximalthermostat kann es bei Fehlfunktion MM/MM-2 zu sehr hohen Temperaturen im Fußbodenkreis kommen. Dies kann zu Rissen im Fußboden führen. Wird bei den Konfiguratio- nen 1, 2, 3, 4, 7 und 8 kein Maximalthermostat angeschlossen, muss an dessen Position der 3-polige Rast5-Stecker mit Brücke aufgesteckt werden. 3x1,0 mm²... - Seite 11 Konfiguration 05: Rücklaufanhebung zur Anfahrentlastung; Gilt für Ein- und Mehrkesselanlagen (Kaskade) in Verbindung mit Kesselregelung R1/R2/R3/R21 In dieser Konfiguration fungiert das Mischermodul als Rücklaufanhebung für einen Kessel. Bei Mehrkesselanlagen ist für die Rücklaufanhebung eines jeden Kessels ein separates Mischermodul erforderlich. Bei Einkesselanlagen ohne Kaskadenmodul muss am Kessel der Parameter HG06 Pumpenbetriebsart auf „1“ (1 = Zubringerpumpe) gesetzt werden. Jedes Mischermodul zur Rücklaufanhebung mit Konfiguration 5 muss einem Heizgerät zugeordnet werden. Die Zuordnung (↔) erfolgt über die Adressierung von Heizgerät und Mischermodul MM/MM-2: a) für Einkesselanlage ohne Kaskadenmodul R1/R2/R21 (Adresse 0 = Werkseinst.)↔ MM/MM-2 (Adresse 1 = Werkseinst.) R3 (Adresse 0 = Werkseinst.)↔ MM/MM-2 (Adresse 2) b) für Ein- und Mehrkesselanlage mit Kaskadenmodul 1. Kessel: R1/R21 (Adresse 1) ↔MM/MM-2 (Adresse 2) 2. Kessel: R1/R21 (Adresse 2) ↔MM/MM-2 (Adresse 3) 3. Kessel: R1/R21 (Adresse 3) ↔MM/MM-2 (Adresse 4) 4. Kessel: R1/R21 (Adresse 4) ↔MM/MM-2 (Adresse 5) Zusätzliche Mischermodule bis Adresse 7 können individuell konfiguriert werden. Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen für Mittelkessel. 3061590_201604...
- Seite 12 Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen für Mittelkessel. Konfiguration 07: Mischerkreis mit indirekter Rücklaufanhebung zur Anfahrentlastung mit Bypasspumpe. Gilt für Einkesselanlagen in Verbindung mit Kesselregelung R1/R2/R3/R21 In Verbindung mit einem Kaskadenmodul muss die Konfiguration 07 am Kaskadenmodul eingestellt werden. An den Mischermodulen darf die Konfiguration 7 dann nicht mehr vergeben werden. Das Mischermodul mit Konfiguration 7 muss dem Kessel zugeordnet werden. Die Zuordnung (↔) erfolgt über die Adressierung vom Mischermodul MM/ MM-2: R1/R2/R21 (Adresse 0 = Werkseinst.)↔ MM/MM-2 (Adresse 1 = Werkseinst.) R3 (Adresse 0 = Werkseinst.)↔MM/MM-2 (Adresse 2) Zusätzliche Mischermodule bis Adresse 7 können individuell konfiguriert werden. Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen für Mittelkessel. 3061590_201604...
- Seite 13 Elektrischer Anschluss Konfiguration 08: Mischerkreis (Werkseinstellung); Konfiguration 09: Heizkreis; Konfiguration 10: Speicherkreis; Konfiguration 11: Luftheizerkreis, externe Wärmeanforderung; Hinweise: Nach jeder Konfigurationsänderung muss die Anlage neu gestartet werden! (Netz „Ein“/Netz „Aus“) Netzspannung über Heizungsnotschalter oder Sicherungsautomat aus- und wieder einschalten. 3061590_201604...
-
Seite 14: Konfig. 1: Mischerkreis U. Speicherkreis
L1 N PE Speicherla- Mischer- Netz depumpe kreis VF 230VAC SPLP eBUS Heizgerät Maximal- Mischermotor thermostat max TH Speicher Mischer- Mischermo- kreispumpe tor MM MaxTH SPLP MM M Heizungsvorlauf Heizungsrücklauf ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“ siehe Beschreibung „Maximalthermostat“ 3061590_201604... -
Seite 15: Konfig. 2: Mischerkreis U. Luftheizerkreis
Elektrischer Anschluss Konfiguration 2: Mischerkreis und Luftheizerkreis / externe Wärmeanforderunge L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Vorlauf- fühler L1 N PE Ladepumpe Netz Mischer- 230VAC potential- kreis VF freier Kontakt (Schließer) eBUS Heizgerät Maximal- Mischermotor thermostat max TH Luftheizer-... -
Seite 16: Konfig. 3: Mischerkreis U. Heizkreis
Elektrischer Anschluss Konfiguration 3: Mischerkreis und Heizkreis L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Vorlauffühler Mischerkreis L1 N PE Heizkreis- Netz pumpe 230VAC eBUS Heizgerät Maximal- Mischermotor thermostat max TH Mischer- kreispumpe Heizkreis Mischerkreis MaxTH Heizungsvorlauf Heizungsrücklauf ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“... -
Seite 17: Zur Heizungsunterstützung
Elektrischer Anschluss Konfiguration 4: Mischerkreis und Rücklaufanhebung zur Heizungsunterstützung L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Vorlauf- Pufferfühler fühler L1 N PE Mischer- Netz Umschalt- kreis VF 230VAC ventil 3 WUV Rücklauf- fühler RLF eBUS Heizgerät Maximal- Mischermotor thermostat max TH Mischer- kreispumpe... -
Seite 18: Konfig. 5: Rücklaufanheb. Zur Anfahrentlastung
Konfiguration 5: Rücklaufanhebung zur Anfahrentlastung L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Rücklauf- fühler RLF L1 N PE Netz 230VAC eBUS Heizgerät Mischermo- tor MM Alle Heiz- und Warmwasserkreise müssen mit zusätzlichen Mischer- modulen ergänzt werden. Heizungsvorlauf Heizungsrücklauf Die Zubringerpumpe (ZUP) ist an der Kesselregelung (am Steckplatz KKP) anzuschließen. 3061590_201604... -
Seite 19: Anfahrentlastung Mit Bypasspumpe
Konfiguration 6: Heizkreis und Rücklaufanhebung zur Anfahrentlastung mit Bypasspumpe L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Rücklauf- fühler RLF L1 N PE Bypasspumpe Netz 230VAC Bypass- fühler BPF eBUS Heizgerät Mischermo- tor MM Heizkreis Heizungsvorlauf Heizungsrücklauf Die Heizkreispumpe (HKP) ist an der Kesselregelung anzuschließen. 3061590_201604... -
Seite 20: Bung Zur Anfahrentlast. Mit Bypasspumpe
230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Vorlauf- Bypass- fühler fühler BPF L1 N PE Bypasspumpe Mischer- Netz kreis 230VAC Rücklauf- fühler RLF eBUS Heizgerät Maximalt- Mischermo- hermostat tor MM MaxTH Mischer- kreispumpe Mischerkreis MaxTH Heizungsvorlauf Heizungsrücklauf siehe Beschreibung „Maximalthermostat“ 3061590_201604... -
Seite 21: Konfig. 8: Mischerkreis (Werkseinstellung)
Konfiguration 8: Mischerkreis (Werkseinstellung) L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Vorlauf- fühler L1 N PE Mischer- Netz kreis 230VAC eBUS Heizgerät Maximalt- Mischermo- hermostat tor MM MaxTH Mischer- kreispumpe Mischerkreis MaxTH Heizungsvorlauf Heizungsrücklauf siehe Beschreibung „Maximalthermostat“ 3061590_201604... -
Seite 22: Konfig. 9: Heizkreis
Elektrischer Anschluss Konfiguration 9: Heizkreis L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A L1 N PE Heizkreispum- Netz pe HKP 230VAC eBUS Heizgerät Heizkreis Heizungsvorlauf Heizungsrücklauf ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“ 3061590_201604... -
Seite 23: Konfig. 10: Speicherkreis
Elektrischer Anschluss Konfiguration 10: Speicherkreis L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A Speicherfühler L1 N PE Speicherlade- Netz pumpe SPLP 230VAC eBUS Heizgerät Speicher SPLP Heizungsvorlauf Heizungsrücklauf ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“ 3061590_201604... -
Seite 24: Konfig. 11: Luftheizerkreis
Elektrischer Anschluss Konfiguration 11: Luftheizerkreis / externe Wärmeanforderung L1 N 230 V~ 50Hz MaxTH eBUS eBUS Netz 10 A L1 N PE Ladepumpe Netz potentialfreier 230VAC Kontakt PK (Schließer) eBUS Heizgerät Luftheizerkreis Heizungsvorlauf Heizungsrücklauf ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“ Wärmeanforderung für Luftheizerkreis (externe Wärmeanforderung) 3061590_201604... -
Seite 25: Inbetriebnahme
Inbetriebnahme Leitfaden zur Inbetriebnahme Für eine erfolgreiche Inbetriebnahme der Anlage bezüglich der Adressierung und Parametrierung aller Regelungskomponenten und der Konfiguration der Anlage müssen folgende Schritte der Reihe nach befolgt werden. Hinweis: HG-, KM-, MM- und SOL-Parameter finden Sie im Bedienmodul BM / BM-2 in der Fachamnnebene. Ist in der Anlage ein Kaskadenmodul mit installiert, dann nehmen Sie den Leitfaden zur Inbetriebnahme aus der Montage- und Bedienungsanleitung des Kaskadenmoduls zur Hand. Nach Änderungen der Parameter MI05, SOL12 und HG06 erfolgt dann in der Standardanzeige des BM / BM-2 automatisch ein Neustart. ... - Seite 26 In Verbindung mit COB muss die Pumpenbetriebsart auf 1 gesetzt werden (HG 06 = 1), wenn kein direkter Heizkreis am Heizgerät aktiviert sein soll. In Verbindung mit TOB/CGB-2/MGK-2 muss HG 40 (Konfiguration Heizgerät) auf 2 gesetzt werden (gilt nur, wenn kein Kaskadenmodul im System ist). In Verbindung mit FGB muss HG 40 (Konfiguration Heizgerät) auf 2 gesetzt werden, wenn kein direkter Heizkreis am Heizgerät aktiviert sein soll. (gilt nur, wenn kein Kaska- denmodul im System ist). Schritt 6 Parametrierung folgender Komponenten 1. Einstellung Heizgerät siehe „Einstellung Parameter Heizgerät“. 2. Im Bedienmodul BM/BM-2 die Parameter, wie Urzeit, Tag, Zeitprogramme, usw. einstellen. Erweiterungsmodule MM und SM die Parameter entsprechend den Anforderungen anpassen. Schritt 7 Anlage mittels Anlagenschalter neu starten (Netzspannung aus- und wieder einschalten). Nach ca. 1 min. ist die Anlage betriebsbereit. Hinweis: Werden Mischer 2-7 von BM/BM-2 (0) bedient / parametriert, so erscheinen in der Satus-Anzeige des BM die Symbole „Sonne“ und „Mond“ immer gleichzeitig, sobald einer der Mischer Wärme fordert. 3061590_201604...
-
Seite 27: Einstellung Ebus-Adresse
Einstellung eBus-Adresse der Erweiterungs- und Bedienmodule (MM, MM-2, BM, BM-2) Einstellung eBus-Adresse Im Gehäuse der Erweiterungsmodule (KM, MM, SM) befindet sich ein der Erweiterungs- und 4-poliger DIP-Schalter. Dieser ist nach Entfernen des Blinddeckels bzw. des Bedienmoduls zugänglich. Bedienmodule (MM, BM) Es können abhängig vom Wolf-Heizgerät bis zu 7 Mischermodule MM Einstellung eBUS pro Anlage angeschlossen werden. Die Adressen der MM werden Adresse 0 entsprechend der Reihe nach von 1 bis 7 vergeben. Ist bereits im Heizgerät ein Mischerkreis konfiguriert (z. B. R3), so Adresse 1 werden die Adressen der Mischermodule von 2 bis 7 vergeben. (Werkseinstellung) Der Funktionsumfang eines jeden Mischermoduls erfolgt mit der Adresse 2 Konfigurationseinstellung (siehe auch elektrischer Anschluss). -
Seite 28: Einstellung Ebus-Adresse Der Erweiterungsund Bedienmodule (Mm, Bm)
Einstellung eBus-Adresse der Erweiterungs- und Bedienmodule (MM, BM) Einstellung eBUS-Adresse b) max. Ausbau ohne Wolf-Heizgerät der Erweiterungs- und Bedienmodule (BM,MM) Ist kein Heizgerät mit einer eBUS-Schnittstelle (WRS-kompatibel) vorhanden, so kann das MM auch als eigenständiger Mischerkreis- regler verwendet werden. Dabei muss entweder ein Außenfühler am BM (0) oder ein DCF-Empfänger mit Außenfühler am eBUS mit angeschlossen werden. Anlagenbeispiele siehe „Einstellung eBUS-Schnittstelle“ unter Punkt a). Die Konfigurationen 5,6 und 7 dürfen ohne Heizgerät nicht ein- gestellt werden. 3061590_201604... -
Seite 29: Parametrierung Bm / Bm-2 / Mm / Mm-2
Parametrierung BM / BM-2 / MM / MM-2 Einstellung Parameter des Parameter für Schaltzeiten / Heizkreise / Speicherkreise und BM / BM-2 Zirkulation sind im BM/BM-2 abgelegt. Nach einem Reset am BM/BM-2 müssen diese neu eingestellt werden. a) Einstellung Parameter für Schaltzeiten Eine Übersicht der Werkseinstellung aller Zeitprogramme ist in der entsprechenden Montageanleitung BM/BM-2 dargestellt. Zu finden im BM unter: 2. Bedienebene → Zeitprogramm → Heizung / Warmwasser / Zirkulation Zu finden im BM-2 unter: Hauptmenü → Zeitprogramme → Heizkreis → Mischerkreis / Warmwasser / Zirkulation b) Einstellung Parameter für alle Heizkreise Zu finden im BM unter: 2. Bedienebene → Grundeinstellung → Mischer 1 / Heizkreis... - Seite 30 Parametrierung BM / BM-2 / MM / MM-2 Einstellung Zu finden im BM unter 2. Bedienebene → Fachmann Parameter → Heizgerät Heizgerät Zu finden im BM-2 unter Hauptmenü → Fachmannebene → Heizgerät Um die geforderten Vorlauftemperaturen für die Heizung- und Speicherladung (am Mischermodul) zu gewährleisten, müssen die Parameter HG08 (=Maximalbegrenzung Kesselkreis TV-max) und HG22 (= Kesselmaximaltemperatur TK-max) auf das höchst geforderte Temperaturniveau eingestellt werden. Einstellung HG08: a) Speicherladung am Mischermodul HG08 ≥ Speichersolltemperatur + MI17 + HG01 b) externe Wärmeanforderung (Luftheizer) am Mischermodul (Konfiguration 2 oder 11) HG08 ≥ MI14 + HG01 b) Heizkreise (Heizgerät oder Mischermodul) HG08 ≥ MI02 + MI03 + HG01 Einstellung HG22: HG22 ≥ HG08 Auszug Parameterliste Heizgerät...
- Seite 31 Parametrierung BM / BM-2 / MM / MM-2 Einstellung Die Werkseinstellung aller Fachmannparameter im Mischer- Parameter modul inklusive Mischerkreis ist fest in einem nicht löschbaren Mischermodul Speicher abgelegt. Alle Änderungen werden unverlierbar abgespeichert und gehen auch bei mehrwöchigem Netzausfall nicht verloren. Parameter ändern siehe Montageanleitung BM/ BM-2. Nach einem Reset am Mischermodul müssen diese neu eingestellt werden. Zu finden im BM unter: 2. Bedienebene → Fachmann → Mischer 1 Zu finden im BM-2 unter: Hauptmenü → Fachmannebene → Mischerkreis 1 3061590_201604...
-
Seite 32: Übersicht Parameter
Übersicht Parameter 2) Zu finden im BM-2 unter: Hauptmenü → Fachmannebene → Mischer → Relaistest 3) Zu finden im BM-2 unter: Hauptmenü → Anzeigen → Mischer 3061590_201604... -
Seite 33: Parameter / Funktionenbeschreibung
Parameter / Funktionenbeschreibung MI 01 minimale Die minimale Mischerkreistemperatur begrenzt die Vorlaufsolltem- Mischerkreistemperatur peratur des Mischerkreises nach unten hin. MI 02 maximale Die maximale Mischerkreistemperatur begrenzt die Vorlaufsoll- Mischerkreistemperatur temperatur des Mischerkreises nach oben hin, um z.B. Beschä- digungen des Fußbodenbelages zu vermeiden. Ersetzt nicht den Maximalthermostat für die Pumpenabschaltung. MI 03 Heizkurvenabstand Die Heizwassertemperatur wird gegenüber der Mischerkreistem- peratur um den eingestellten Wert angehoben. MI 04 Estrichtrocknung Wird bei Neubauten die Fußbodenheizung erstmals in Betrieb genommen, so besteht die Möglichkeit die Vorlaufsolltemperatur unabhängig von der Außentemperatur entweder auf einen Konstantwert zu regeln oder die Vorlaufsolltemperatur nach einem automatischen Estrichtrocknungsprogramm zu regeln. - Seite 34 Parameter / Funktionenbeschreibung MI 04 =3 Funktionsheizen Das Funktionsheizen kann nur über ein direkt dem Mischermodul zugeordnetes BM/BM-2 aktiviert werden. Die ersten drei Tage (beginnend um 0:00 Uhr) wird die Heiz- kreissolltemperatur fest auf 20°C gesetzt. Anschließend wird die maximale Mischerkreistemperatur (MI02) eingestellt und 4 Tage lang auf diesem Wert gehalten. Danach ist die Estrichtrocknungs- funktion beendet. Nach Beendigung der Funktion gelten wieder die vorherigen Einstellungen. Laufzeit Funktionsheizen (Tage) 3061590_201604...
-
Seite 35: Mi 05 Konfiguration
Parameter / Funktionenbeschreibung MI 05 Konfiguration Je nach A nwendung des MM muss die entsprechende Konfiguration gewählt werden. Maximal 11 Konfigurationen sind auszuwählen. Entsprechende Verdrahtungspläne siehe unter „Elektrischer Anschluss“. Konfiguration 01: Mischerkreis und Speicherkreis Konfiguration 02: Mischerkreis und Luftheizerkreis/ externe Wärmeanforderung Konfiguration 03: Mischerkreis und Heizkreis Konfiguration 04: Mischerkreis und Rücklaufanhebung zur Heizungsunterstützung Konfiguration 05: Rücklaufanhebung zur Anfahrentlastung Konfiguration 06: Heizkreis und Rücklaufanhebung zur Anfahrentlastung mit Bypasspumpe Konfiguration 07: Mischerkreis mit indirekter Rücklaufanhebung zur Anfahrentlastung mit Bypasspumpe Konfiguration 08: Mischerkreis (Werkseinstellung) Konfiguration 09: Heizkreis Konfiguration 10: Speicherkreis Konfiguration 11: Luftheizerkreis/ externe Wärmeanforderung... -
Seite 36: Mi 08 Rücklauf-Solltemperatur
Parameter / Funktionenbeschreibung MI 08 Rücklauf- Mischerkreis zur Rücklaufanhebung bei Konfiguration Solltemperatur MI 05 = 5 oder 6 Die Konfigurationen 5 und 6 beinhalteten eine Mischerkreisre- gelung zur Rücklaufanhebung. Die Rücklaufanhebung bei Kon- figuration 5 ist dann aktiv, wenn das entsprechend zugeordnete Heizgerät zum Mischermodul (Zuordnung erfolgt über Adres- sierung von Heizgerät und Mischermodul) vom Kaskadenmodul angesteuert (= Brenner „EIN“) wird. Nach Beendigung der An- forderung wird der Bypass voll geöffnet. Bei der Konfiguration 6 ist die Rücklaufanhebung immer dann aktiv, wenn zumindest ein Heiz- oder Speicherkreis aktiv ist. Ist kein Heiz- oder Spei- cherkreis aktiv, so ist der Bypass voll geöffnet. Rücklaufregelung: Sinkt die Rücklauf-Ist-Temperatur unter dem Rücklaufsollwert, so wird der Bypass des Mischers durch die Mischeransteuerung weiter geöffnet, so dass mehr Heizwasser über den Bypass des Mischers fließt. Steigt die Rücklauf-Ist-Temperatur über dem Rücklaufsollwert, so wird der Bypass des Mischers durch die Mischeransteuerung weiter geschlossen. Dadurch fließt weniger Heizwasser über den Bypass des Mischers. Indirekte Rücklaufanhebung bei Konfiguration MI 05 = 7 Die Konfiguration 7 beinhaltet zur Mischerkreisregelung eine indi- rekte Rücklaufanhebung. Die indirekte Rücklaufanhebung ist dann aktiv, wenn zumindest ein Heiz- oder Speicherkreis aktiv ist. -
Seite 37: Mi 09 Maximale Speicherladezeit
Parameter / Funktionenbeschreibung Beispiel für Rücklauf-Soll-Temperatur = 30°C und Hysterese Rücklauftemperatur = 8K Rücklaufisttemperatur [K] 30 30 Zeit Mischer „ZU“ Mischer „ZU“ und Pumpe „AUS“ Leistungszwang Bypasspumpenüberwachung bei Konfiguration MI 05 = 6 oder 7 Zur Überwachung der Rücklauftemperatur wird nach jedem Ein- schalten der Bypasspumpe ein Timer (30 min) gesetzt. Timer Ein: RL_ist ≤ RL_soll für > 30min ⇒ Fehlercode 97 RL_ist > RL_soll + 2K ⇒ Timer und Fehlercode zurücksetzen MI 09 max. Speicherladezeit Die Speicherladung gilt als beendet, wenn Speicher-Ist-Temperatur ≥ Speichersolltemperatur ist. Wird die Speicherladung innerhalb der max. Speicherladezeit nicht beendet, erfolgt der Fehlercode... -
Seite 38: Mi 11 Hysterese Bypassfühler
Parameter / Funktionenbeschreibung MI 11 Hysterese Unter Konfiguration 6/7 fungiert der konfigurierbare Ausgang A1 Bypassfühler als Bypasspumpe in Verbindung mit einem Bypassfühler. Voraus- setzung zum Einschalten der Bypasspumpe ist, dass mindestens eine Pumpe (Pumpe für Heizkreis, Speicher oder Luftheizer) im System aktiv ist. Bypasspumpe EIN: BPF_ist < RL_soll + Hysterese Bypassfühler Bypasspumpe AUS: BPF_ist > RL_soll + Hysterese Bypassfühler + 5K MI 12 Ladepumpensperre Beim Zuschalten der Ladepumpe, Ladepumpe für Speicherla- dung (Konfiguration 1 und 10) oder für ext. Wärmeanforderung (Konfiguration 2 und 11), sind zwei Fälle zu unterscheiden: a) Par. MI12 = 0: Die Ladepumpe wird bei Anforderung sofort eingeschaltet. b1) Par. MI12 = 1 bei Konfiguration 1 und 10: Ladepumpe „Ein“: Vorlauftemperatur Heizgerät > Speicheristtemperatur + 5 K Ladepumpe „Aus“: Vorlauftemperatur Heizgerät ≤ Speicheristtemperatur + 2 K b2) Par. MI12 = 1 bei Konfiguration 2 und 11: Ladepumpe „Ein“: Vorlauftemperatur Heizgerät ≥ Konstanttemperatur - 5 K Ladepumpe „Aus“: Vorlauftemperatur Heizgerät <... -
Seite 39: Mi 16 Dtein (Einschaltdifferenz)
MI 16 dTEin siehe „MI 15 dTAus (Ausschaltdifferenz)“ (Einschaltdifferenz) MI 17 Kesselübertemperatur Die Speicherladung beginnt, wenn die Speicher-Ist-Temperatur < bei Speicherladung Speicher-Soll-Temperatur - 5 K ist. Die Vorlauf-Soll-Temperatur ergibt sich dann aus Speicher-Soll-Temperatur + Übertemperatur Heizgerät bei Speicherladung MI 18 Sperrung Brenner Konfiguration Mm 01 = 4 bei Rücklaufanhebung Zur Rücklaufanhebung bei Heizungsunterstützung wird ein 3-Wege- Umschaltventil angesteuert, um die Heizungs-Rücklauf-Temperatur über einen beladenen Pufferspeicher anzuheben. Bei Betrieb des MM/MM-2 innerhalb des Wolf-Regelungssystems WRS werden bei erfüllter Einschaltbedingung die Heizgeräte gesperrt. Wenn min. 1 Heizkreis oder 1 Speicher Wärme fordert, wird das 3-Wege-Umschaltventil angesteuert und die in Parameter MI 18 eingestellte Sperrzeit (= Sperrzeit für die Brennersperrung) gestartet. Nach Ablauf der Sperrzeit wird der Brenner wieder... -
Seite 40: Zusatzfunktionen
Zusatzfunktionen Außenfühlerfrostschutz Unterschreitet die A ußentemperatur im Standby-Betrieb / Sommer- betrieb die Frostschutzgrenze (Anlagenparameter A09), werden die Heizkreis- und Ladepumpen (Ladepumpen bei Konfiguration 2 und 11) angesteuert. Speicherfrostschutz Bei Sperrung der Speicherladung beträgt die Speicher-Soll- Temperatur 10°C. Die Speicherfrostschutz beginnt, wenn die Speicher-Ist-Temperatur < Speicher-Soll-Temperatur - 5 K ist. Die Vorlauf-Soll-Temperatur ergibt sich dann aus Speicher-Soll- Temperatur + Übertemperatur Heizgerät bei Speicherladung Pumpenstandsschutz Um das Blockieren der Pumpen aufgrund langer Stillstandszeiten zu verhindern, werden die Mischerkreispumpe MKP und Ausgang A1 nach mehr als eintägigem Stillstand täglich (12.00 Uhr am Mischermodul) für 5 Sekunden angesteuert. -
Seite 41: Fehlercodes
Fehlercodes Wird im MM/MM-2 eine Störung erkannt blinkt die rote LED und der Fehlercode des Mischermo- duls erscheint im zugehörigen BM. Folgende Fehlercode (FC) des MM/MM-2 werden über den Bus übertragen und angezeigt. Fehlercode Störung Ursache Abhilfe FC52 max. Speicherlade- max. Speicherladezeit siehe Parameterbe- zeit überschritten scheibung MI09 FC70 Fühler Mischerkreis Fühler oder Kabel Fühler und Kabel oder Rücklauffühler defekt prüfen ggf. ersetzen defekt (Klemme FV) FC71 Speicherfühler, Fühler oder Kabel Fühler und Kabel Pufferfühler oder... -
Seite 42: Sicherungswechsel
Sicherungswechsel Sicherungswechsel: Falls das MM/MM-2 keinerlei Funktion zeigt und keine LED - Anzeige vorhanden ist obwohl die Netzspannung anliegt, ist die Gerätesicherung zu überprüfen und ggf. zu wechseln Ist das MM/MM-2-Modul vom Netz (230V) getrennt oder die Hinweis: Netzsicherung defekt, so wird das im MM/MM-2-Modul inte- grierte Bedienmodul weiterhin via eBUS mit Spannung versorgt, falls das MM/MM-2-Modul mit weiteren stromspeisenden eBUS- Regelungskomponenten verbunden bleibt. Vor dem Öffnen des Gehäuses muss das Mischermodul von der Netzspannung getrennt werden! Vorgehen beim Trennen der Netzspannung Sicherungswechsel: Entfernen des Klemmraumdeckels mittels Öffnen der beiden Schrauben Abnehmen des Gehäuseoberteils mittels Schraubendreher Die Sicherung befindet sich links auf der Leiterplatte unter dem Trafo (Feinsicherung 5x20/6,3 A/M) Typ 5x20 /... -
Seite 43: Fühlerwiderstände
Fühlerwiderstände Kesselfühler, Speicherfühler, Solar-Speicherfühler, Außenfühler, Fühlerwiderstände Rücklauffühler, Vorlauffühler, Sammlerfühler Temp. Widerst. Temp. Widerst. Temp. Widerst. Temp. Widerst. °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247 1493 34463 5972 1438 32599 5710 1387... -
Seite 44: Technische Daten
Technische Daten Technische Daten Versorgungsspannung.............230 VAC (+10/-15%) / 50Hz Leistungsaufnahme Elektronik ........< 5 VA max.Dauerlast Pumpenausgang ........1 A Schutzart nach EN 60529 ..........IP 20 Schutzklasse ..............I zul. Umgebungstemperatur im Betrieb ......0 bis 50°C zul. Umgebungstemperatur bei Lagerung ......-20 bis +60°C Datenerhalt ..............EEPROM permanent Gerätesicherung ..............Typ 5x20 / T 6,3 H 250V Triac-Sicherung ...............Typ 5x20 / T 1,6 H 250V 3061590_201604... -
Seite 45: Notizen
Notizen 3061590_201604... -
Seite 46: Stichwortverzeichnis
Stichwortverzeichnis Abkürzungen ..........................7 Außenfühlerfrostschutz....................... 40 Begriffserklärung ........................6 Einstellung eBus ......................... 27 Elektrischer Anschluss........................ 10 Fehlercodes ..........................41 Fühlerwiderstände ........................43 Gerätebeschreibung ........................7 Laden der Standardwerte (Reset) 40 Leitfaden zur Inbetriebnahme ..................... 25 MI 01 minimale Mischerkreistemperatur..................33 MI 02 maximale Mischerkreistemperatur..................33 MI 03 Heizkurvenabstand ......................33 MI 04 Estrichtrocknung ....................... 33 MI 05 Konfiguration ........................ - Seite 47 MI 16 dTEin (Einschaltdifferenz) ....................39 MI 17 Kesselübertemperatur bei Speicherladung ..............39 MI 18 Sperrung Brenner bei Rücklaufanhebung ................ 39 MI 50 Testfunktion ........................39 Mischerstandsschutz ........................40 Montage............................8 Parametrierung BM / BM-2 / MM ....................29 Pumpenparallelbetrieb für KM oder MM ..................29 Pumpenstandsschutz ......................... 40 Reset ............................40 Schornsteinfeger/ Emissionstest ..........................40 Sicherungswechsel........................
- Seite 48 Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • Fax +49-8751/741600 • Internet: www.wolf-heiztechnik.de Art.-Nr.: 3061590_201604 Änderungen vorbehalten...
