Steilheit Heizkurven
einstellen
Werkseinstellungen:
Kesselkreis: 1,2
Mischerkreis: 0,8
Einstellbereich: 0 bis 3,0
Steilheit Heizkurve
Funktionserklärung
Frontklappe öffnen und mit linkem Drehknopf das Symbol
Display steht bei diesem Symbol
die Werkseinstellung der Heizkurve. Durch Weiterdrehen des linken Drehknopfes im
Uhrzeigersinn, erscheit das Mischersymbole für den Mischerkreis. Mit dem rechten
Drehknopf kann die Steilheit der angewählten Heizkurve verändert werden.
Frontklappe schließen.
Diese Einstellung wird vom Heizungsfachmann entsprechend der Heizungsanla-
ge, der Wärmedämmung des Gebäudes und der Klimazone, für jeden Heizkreis
getrennt vorgenommen.
Mit der Einstellung der Steilheit wird die Heizwassertemperatur an diese Bedingun-
gen angepaßt.
Im Diagramm 1 ist ein Beispiel eingetragen, das für folgende Heizungsanlage gilt:
- Klimazone mit durchschnittlicher min. Außentemperatur von -14°C
- Heizkörper für Vor-/Rücklauftemperatur 60/50°C direkt angesteuert
- Gebäudewärmedämmung entsprechend der Verordnung
Für andere Bedingungen muß die Steilheit den Gegebenheiten angepaßt werden. Die
Steilheit muß immer so eingestellt sein, daß bei min. Außentemperatur die max. Vor-
lauftemperatur des Heizkörpers, bzw. des Fußbodenheizkreises erreicht wird.
Als Faustwert kann für Heizkörperheizung eine Steilheit von 1,0 bis 1,4, und für
Fußbodenheizung eine Steilheit von 0,4 bis 0,8 angesetzt werden.
Außentemperatur in °C

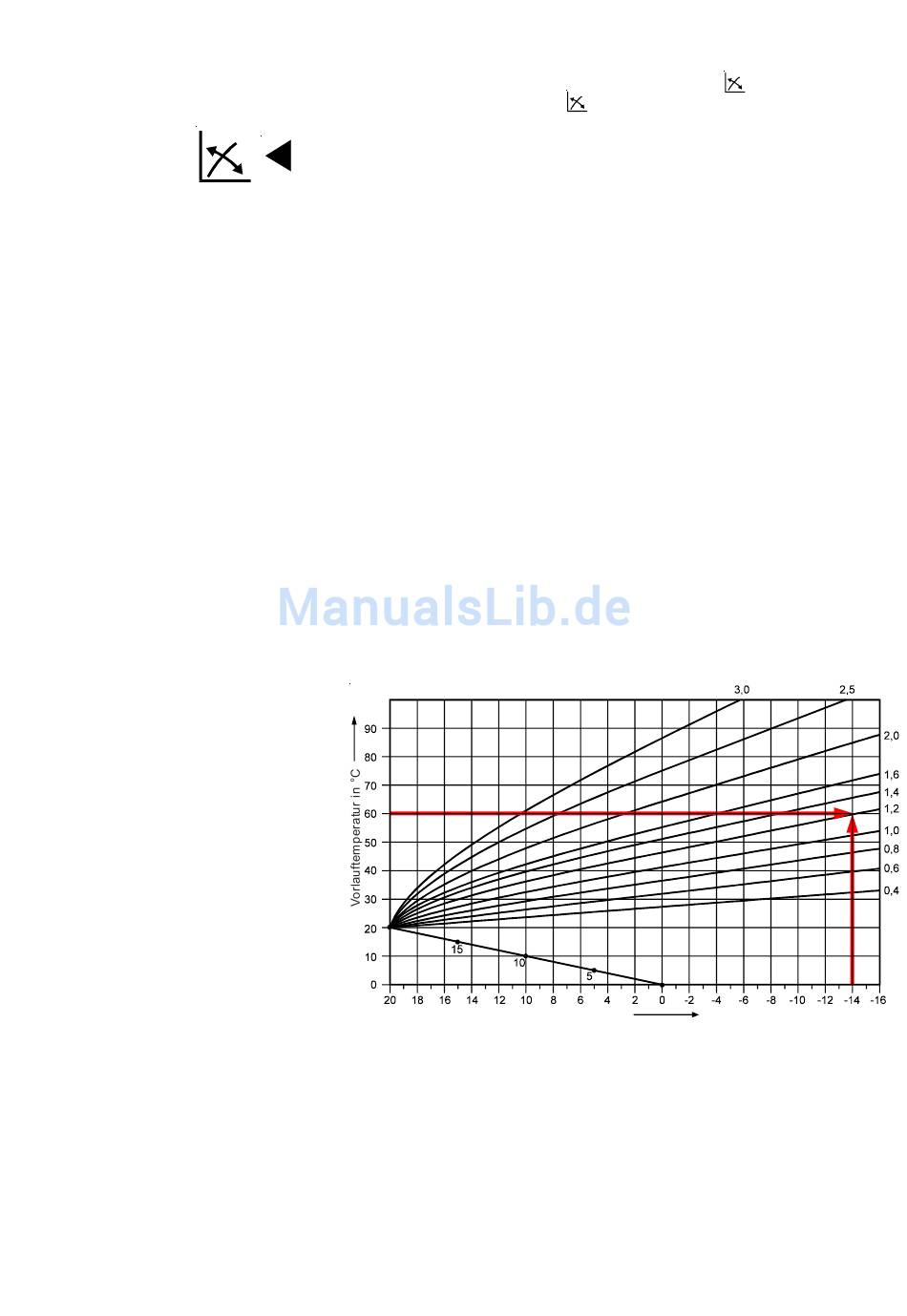

Diagramm 1: Steilheit Heizkurve
2. Bedienebene
anwählen. Der Pfeil im
. Im Display erscheint das Kesselsymbol und
