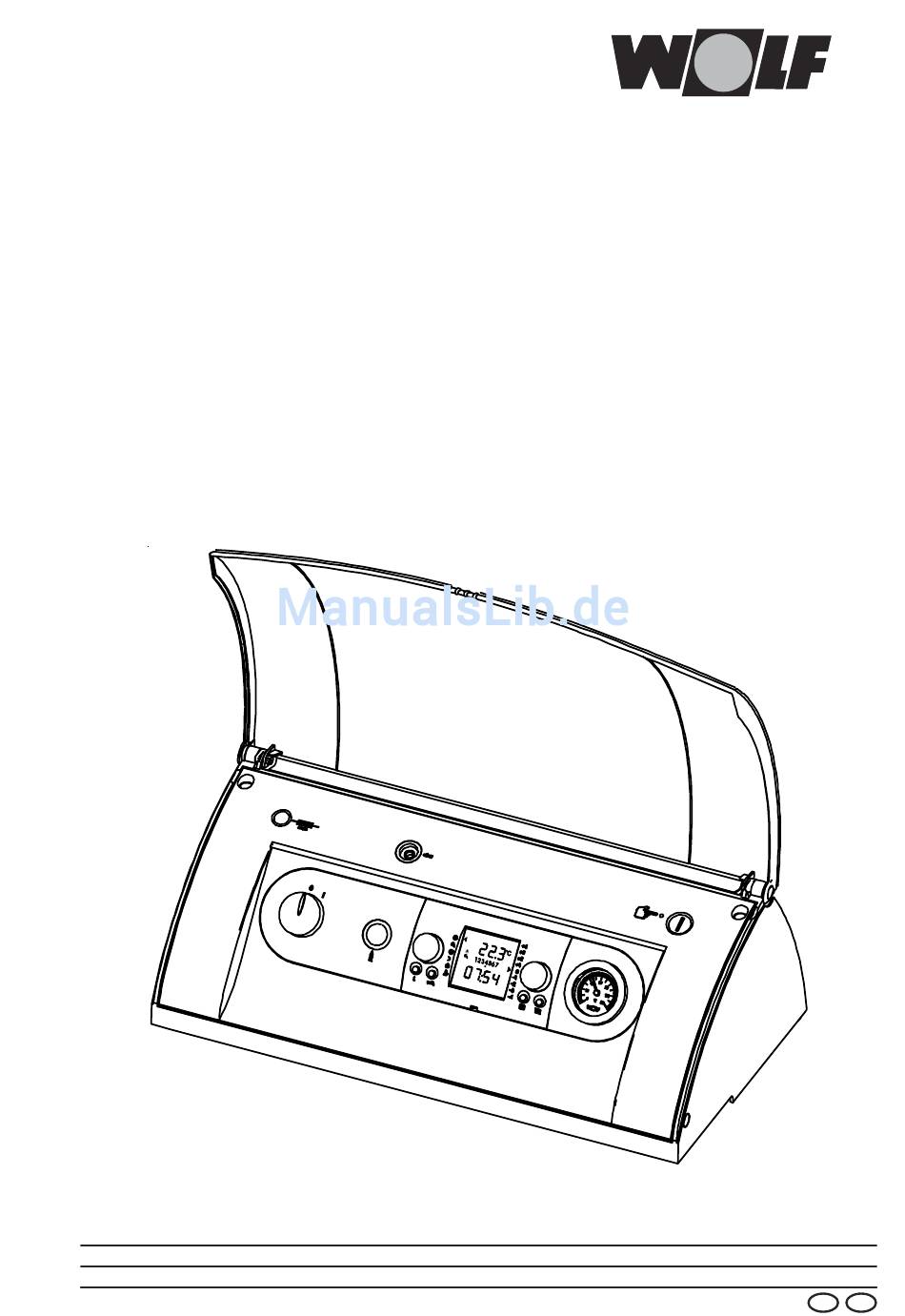

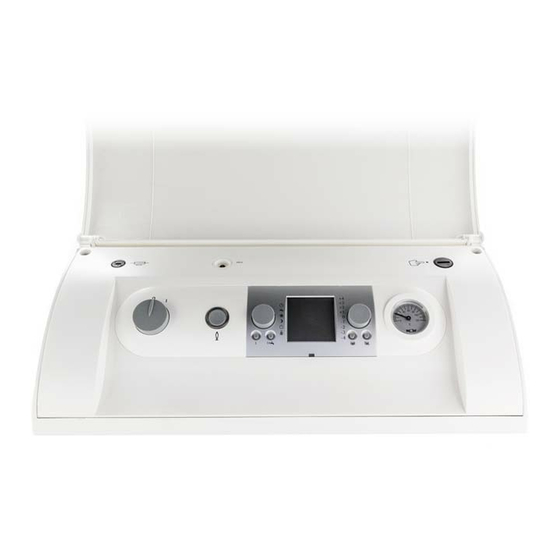

Montage- und
Bedienungsanleitung
Regelung R2
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 596
Montage- und Bedienungsanleitung Regelung R2
Änderungen vorbehalten
3061596_0106
Technik,
die dem Menschen dient.
03/06
D
AT
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wolf R2

  • Seite 1 Bedienungsanleitung Regelung R2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Montage- und Bedienungsanleitung Regelung R2 Art.-Nr.: 30 61 596...
  • Seite 2: Inhaltsverzeichnis

    Regelungsparameter anzeigen / ändern ........11 Fachmannebene Parameter ..........12-24 Störmeldungen ................ 25 Einstellprotokoll Parameter ............26 Umstellung STB ............... 27 Fühlerwiderstände ..............28 Schaltplan Kesselregelung R2 ..........29 Technische Daten ..............30 Notizen ..................31 Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 3: Sicherheitshinweise

    Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebs- schalter Spannung an. "Hinweis" kennzeichnet technische Anweisungen, die zu beachten Achtung sind, um Schäden und Funktionsstörungen am Gerät zu verhindern. Brennerzuleitung Kesselfühler Sicherheitstemperaturbegrenzer Schutzleiteranschluss Thermometer Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).
  • Seite 5: Montage / Elektrische Arbeiten

    Alle eventuell nicht benötigte Stecker in die Steckerleiste ste- cken. Farbcodierung beachten. Netzanschluss Netzanschlusskabel mit dem mitgelieferten Stecker verbinden. Stecker in den beschrifteten Platz der Steckerleiste stecken und Kabel mit Zugentlastung sichern. Kabel durch die Aussparung in der Kesselrückwand führen. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 6 Montage / Elektrische Arbeiten Pumpenanschluss Die Wolf-Kesselkreis- und die Wolf-Speicherladepumpe sind werk- seitig mit Stecker ausgeführt. Kabel durch die Aussparung in der Kesselrückwand führen. Stecker in die beschrifteten Plätze der Steckerleiste stecken und Kabel mit Zugentlastung sichern. Anschlusskabel für Ausgang A1 mit dem mitgelieferten Stecker parametrierbarer Ausgang verbinden.
  • Seite 7: Inbetriebnahme

    Die Werkseinstellung der Regelung entspricht Erfahrungswerten. Je nach Anlage bzw. Belegung können Regelungsparameter abwei- chend von der Werkseinstellung eingestellt werden! Änderungen können über das Wolf-Regelungszubehör bzw. über PC/Laptop mit der Wolf-Regelungssoftware vorgenommen werden. Alle Werksein- stellungen sind unverlierbar gespeichert. Die Regelgung erkennt bei der Inbetriebnahme automatisch einen angeschlossenen Speicher- und/oder Außenfühler.
  • Seite 8: Regelung / Funktion / Bedienung

    Frostschutz. Leuchtring zur Statusanzeige Anzeige Bedeutung Grün blinkend Stand by (Netz ist eingeschaltet, keine Wärmeanforderung) Grünes Dauerlicht Wärmeanforderung: Pumpe läuft, Brenner aus Gelb blinkend Schornsteinfegerbetrieb Gelbes Dauerlicht Brenner ein, Flamme ein Rot blinkend Störung Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 9 - Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek. gedrückt halten. 2. zum Entriegeln vom Öl-Feuerungsautomat. (nur in Kombination mit den entsprechenden Wolf-Komponenten) - Bei einer Brennerstörung wird durch Drücken der Resettaste über ein Entriegelungsrelais der Öl-Feuerungsautomat entrie- gelt.
  • Seite 10 Speicherladepumpen und die Zirkulationspumpe (falls vorhanden) für 20 Sekunden an. Damit wird ein Festsetzen der Bauteile verhindert. Sollte der Brenner während des Pumpen- standschutzes gerade in Betrieb sein, wird dieser für die Dauer von ca. einer Minute abgeschaltet. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 11: Regelungsparameter Anzeigen / Ändern

    1 bis 30min 10min HG34 eBus-Einspeisung 0 / 1 / 2 HG50 Testfunktionen 1 bis 5 * bei Betrieb mit Gasgebläsebrenner muss 50°C eingestellt werden ** bei Betrieb mit Gasgebläsebrenner muss 40°C eingestellt werden Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 12: Fachmannebene Parameter

    Speicher die eingestellte Wassertemperatur erreicht hat, ist die Speicherladung beendet. Die Speicherladepumpe läuft max. solange nach, wie dies im Parameter HG19 (Nachlaufzeit Speicherladepumpe) eingestellt ist. Achtung Im Warmwasserparallelbetrieb (1) kann der Heizkreis zeitweise mit einer höheren Temperatur beaufschlagt werden. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 13 Pumpenbetriebsart 1: Zubringerpumpe bei Heizungsanlagen mit Kaskadenschaltung und/oder hydraulischer Weiche Die Zubringerpumpe läuft bei jeder Wärmeanforderung (Heizung / Werkseinstellung: 0 Brauchwasser) mit Pumpennachlauf gemäß Einstellung Parameter Einstellbereich: 0 / 1 HG07. Individuelle Einstellung: ____ Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 14 Parameter HG13 HG13 Der Eingang E1 kann mit folgenden Funktionen belegt werden: Bedeutung Raumthermostat Bei geöffnetem Eingang E1 wird der Heizbetrieb auch unabhängig von einem digitalen Wolf-Regelungszubehör gesperrt (Sommerbetrieb). Werkseinstellung: 1 Einstellbereich: 1 bis 11 Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 15 Betrieb. Wichtig: Ausgang A1 muss in jedem Fall auf Einstellung 14 programmiert werden! Rücklauffühler Nur in Verbindung mit Parameter HG32 (Rücklauf- temperaturanhebung). Wichtig: Ausgang A1 muss in jedem Fall auf Einstellung 12 programmiert werden! Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 16 (Heizkreis bzw. Speicherladung) angesteuert. Bypasspumpe für Rücklauftemperaturanhebung Ausgang A1 wird angesteuert wenn die Rücklauf- temperatur kleiner als die eingestellte Rücklauf- temperaturanhebung (Parameter HG32) ist. Wichtig: Eingang E1 muss in jedem Fall auf Einstellung 11 programmiert werden! Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 17 5K Differenz zwischen Kessel- und Speicherwassertemperatur gesunken sein, so schaltet die Speicher- ladpumpe vorzeitig ab um den Kessel nicht unnötig stark auszuküh- len. Werkseinstellung: 3 min Einstellbereich: 0 bis 10 min Individuelle Einstellung: ____ Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 18 Berücksichtigung der Taktsperre eingeschaltet. Liegt keine Wärmeanforderung vor, so kann die Kesselminimaltemperatur TK-min auch unterschritten werden. Hinweis: Bei Betrieb mit Gasgebläsebrenner muss dieser Para- meter auf 50°C eingestellt werden. Werkseinstellung: 38°C Einstellbereich: 38 bis 90°C Individuelle Einstellung: ____ Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 19 Werkseinstellung: 60°C Einstellbereich: 60 bis 80°C Individuelle Einstellung: ____ Achtung Es sind geeignete Maßnahmen für einen Verbrühungsschutz zu treffen. Der Parameter HG22 Kesselmaximaltemperatur sollte mind. 5K höher eingestellt werden als die gewählte Warmwassermaximal- temperatur. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 20 Speicherladung im Sommerbetrieb, die Kesseltemperatur 95°C, schaltet sich automatisch die Heizkreispumpe für begrenz- te Zeit ein, um ein etwaiges Auslösen des STB zu verhindern. Werkseinstellung: 10 K Einstellbereich: 0 bis 40 K Individuelle Einstellung: ____ Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 21 Individuelle Einstellung: ____ unnötig hohe Temperaturen vermieden. Der Energieverbrauch der Heizanlage wird optimiert. Kurze Laufzeiten und häufiges Takten des Brenners werden durch diese Funktion verhindert. Dadurch wird die Umwelt entlastet und der Verschleiß minimiert. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 22 Stellung I (EIN) gebracht wird. - Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek. gedrückt halten. Bei einem Reset werden alle Parameter (individuelle Einstellung) auf Werkseinstellung zurückgesetzt (nur Regelung ohne BM). Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 23 Betriebsart Status HG (Anzeige im Bedienmodul BM) Standby Schornsteinfegerbetrieb Wärmeanforderung (Heizbetrieb) Wärmeanforderung mit Taktsperre Taktsperre Frostschutz-Heizung Anfahrentlastung Speicherbetrieb Frostschutz-Speicher Pumpennachlauf-Speicher Speicherparallelbetrieb max. Speicherladezeit überschritten Fühlerbetriebsart 2, geschlossener Kontakt Fühlerbetriebsart 3, geschlossener Kontakt Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 24 Außentemperatur Maximalwert (0 bis 24Uhr) Außentemperatur Minimalwert (0 bis 24Uhr) RAUMTEMP Raumtemperatur Istwert Raumtemperatur Sollwert Betriebsart Heizkreis (Sonne, Mond, Stand by) T-KESSEL Kessel-Isttemperatur Kessel-Solltemperatur RUECKLAUF Rücklauf-Isttemperatur Status HG BRENNER STD Betriebsstunden Brenner BRENNER ST Brennerstarts des Heizgerätes Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 25: Störmeldungen

    Störmeldungen Ist eine Störung durch ein rotes Blinken am Leuchtring der Regelung zu erkennen, wird über das eBus- fähige Wolf-Regelungszubehör ein Fehlercode angezeigt, dem mit Hilfe folgender Tabelle Ursache und Auswirkung zugeordnet werden kann. Die Auflistung der Störmeldungen soll dem Heizungsfachmann die Fehlersuche im Störungsfall erleichtern.
  • Seite 26: Einstellprotokoll Parameter

    Einstellprotokoll Parameter Wolf empfiehlt das Einstellprotokoll sorgfältig auszufüllen und aufzubewahren, damit im Servicefall und bei einem Reset schnell geholfen werden kann. Parameter Einstellbereich Werksein- Individuelle stellung Einstellung Frostschutzgrenze -20 bis +10°C +2°C Warmwasser-Parallelbetrieb 0 / 1 HG01 Schaltdifferenz Brenner 5 bis 30K...
  • Seite 27: Umstellung Stb

    Sicherheitstemperaturbegrenzer herausnehmen. Klemmschraube lockern. Stellscheibe auf 100°C gemäß Skala ein- stellen und Klemmschraube anziehen. Zusammenbau in umgekehrter Reihenfolge. Achtung: Wird der Sicherheitstemperaturbegrenzer auf 100°C umgestellt, darf die Kesselmaximaltemperatur (TK-max) nicht auf 90°C eingestellt werden. Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 28: Fühlerwiderstände

    19054 3701 18091 3549 17183 3403 16325 3265 15515 3133 14750 3007 14027 2887 13344 2772 12697 2662 12086 2558 11508 2458 10961 2362 10442 2271 9952 2183 9487 2100 9046 2020 8629 1944 Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 29: Schaltplan Heizkesselregelung R2

    Schaltplan Heizkesselregelung R2 Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 30: Technische Daten

    6,3 A / Mittelträge Leistungsaufnahme: 5VA (Regelung und Zubehör ohne Bren- ner und Pumpen, Stand by) Schaltleistung Pumpen: je 230 V/4(2)A gem. EN 60730, Teil1 Umgebungstemp.: 0..50°C Lagertemperatur: -20 bis 60°C Datenerhalt: EEPROM permanent Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 31: Notizen

    Notizen Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
  • Seite 32 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Montage- und Bedienungsanleitung Regelung R2 3061596_0106...
