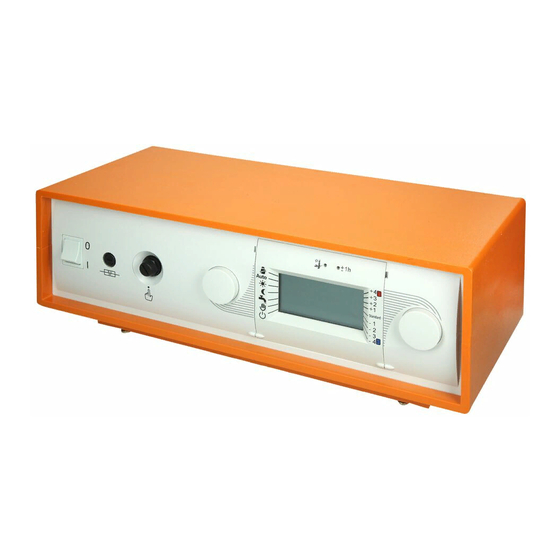

Wolf R16 DigiCompact Montage- Und Bedienungsanleitung
Witterungsgeführte regelung
Vorschau ausblenden
Andere Handbücher für R16 DigiCompact:
- Montageanleitung und bedienungsanleitung (16 Seiten) ,
- Montageanleitung und bedienungsanleitung (40 Seiten) ,
- Montage- und bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Wolf R16 DigiCompact
Inhaltszusammenfassung für Wolf R16 DigiCompact
- Seite 1 Montage- und Bedienungsanleitung Witterungsgeführte Regelung R16 DigiCompact Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 43 452 03/00 TV...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ....................Seite Normen / Vorschriften ....................4 Montage ........................5 1. Bedienebene ....................... 6-7 2. Bedienebene ....................... 8-9 Einstellung Uhrzeit / Schaltzeiten ................10 Fachmannebene / Einstellungen ............... 11-14 Testfunktionen ......................14 Störmeldungen ......................14 Einstellprotokoll Schaltzeiten ................... 15 Technische Daten .................... -
Seite 4: Normen / Vorschriften
- Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abstän- Wartung / Reparatur den zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Techni- sche Daten). Hinweis: Werden an Wolf-Regelungen technische Änderungen vorgenommen, übernehmen... -
Seite 5: Montage
Montage Montage Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillaren nicht geknickt oder verdreht werden! Bauseitige Leitungen für Fühler und Fernbedienungen nicht zusammen mit Netzzu- leitungen verlegen. Elektrische Verdrahtung gemäß beiliegendem Schaltplan. Nicht benutzte Anschlüsse gegen Berühren schützen und zusammengerollt unter Kesselverkleidung legen. -
Seite 6: Bedienebene
1. Bedienebene Inbetriebnahme Diese Regelung ist werkseitig voreingestellt. Bei der Inbetriebnahme ist lediglich die Uhrzeit und der Wochentag einzustellen (siehe Seite 10). Alle Werkseinstellungen sind unverlierbar gespeichert, können jedoch den indi- viduellen Anforderungen angepasst werden. Bei Betrieb ohne Speicher muß in der Fachmannebene (siehe Seite 13) Achtung! der Parameter 9 auf Fühlerbetriebsart 3 eingestellt werden. - Seite 7 1. Bedienebene Symbole Programmwahl Es können folgende Programme ausgewählt werden. Das ausgewählte Programm wird durch einen Pfeil an der linken Seite der LC-Anzeige angezeigt. Abgastest durch den Schornsteinfeger Nach Auswahl des Symbols ist der Abgastest aktiviert und eine Zeitschaltuhr (25 Min.) erscheint in der LC-Anzeige. Zusätzlich wird die zuletzt gewählte Betriebsart angezeigt.
-
Seite 8: Einstellmöglichkeiten
2. Bedienebene STB-Test (nur für Heizungsfachmann) Reset Durch Drücken der STB-Prüftaste wird Es werden alle Parameter, außer Uhrzeit die Regelfunktion außer Kraft gesetzt und Wochentag, auf Werkseinstellung zu- und der Kessel bis zur STB-Abschal- rückgesetzt. tung (maximal 110°C) aufgeheizt. Achtung! Bei Betrieb ohne Speicher muß... - Seite 9 2. Bedienebene Steilheit Mischerkreis Die Einstellung der Steilheit Mischerkreis wird vom Heizungsfachmann vorgenom- men (siehe Einstellung Kesselkreis). Werkseinstellung: 0,8 Einstellempfehlung für Fußbodenheizung: 0,6 bis 0,9 Einstellbereich: 0 bis 3,0 Einstellempfehlung Einstellempfehlung für: Steilheit Steilheit Temperatur- Kesselkreis Mischerkreis wahl Heizsystem Heizmitteltemp. - Kesselkreis 70/50°C Mischerkreis 40/30°C - Kesselkreis Mischerkreis 50/40°C...
-
Seite 10: Einstellung Uhrzeit / Schaltzeiten
Einstellung Uhrzeit / Schaltzeiten Einstellung Uhrzeit / Wochentag - Frontklappe öffnen - Mit linkem Drehknopf Pfeil in Stellung bringen. - Mit rechtem Drehknopf Uhrzeit und Wochentag einstellen Langsam drehen ! ! ! ! ! Minutenänderung ! ! ! ! ! Stundenänderung Schnell drehen ! ! ! ! ! Tagänderung Nach 23:59 Uhr... -
Seite 11: Fachmannebene / Einstellungen
Fachmannebene / Einstellungen Folgende Einstellungen beeinflussen die Regelungscharakteristik und dürfen nur von Einstieg Fachmannebene einem Fachmann verändert werden. Frontklappe öffnen: - Mit linkem Drehknopf Symbol auswählen. - Code mit rechtem Drehknopf einstellen (Werkseinstellung 00). - Mit linkem Drehknopf weiterdrehen (es erscheinen zuerst die Betriebsstunden und Brennerstarts) bis zum Symbol . - Seite 12 Fachmannebene / Einstellungen Im Automatikbetrieb schaltet die Regelung nach Uhrenprogramm den Mischerkreis auf 3. Parameter Sparbetrieb oder ganz aus. Automatische Auswahl ECO/ABS - Liegt die gemittelte Außentemperatur über dem eingestellten Wert, schaltet die Regelung für Mischerkreis nach Uhrenprogramm den Mischerkreis von Heizbetrieb auf aus (ECO). Werkseinstellung: +10°C - Liegt die gemittelte Außentemperatur unter dem eingestellten Wert (2K), schaltet die Einstellbereich: -10 bis 40°C...
- Seite 13 Fachmannebene / Einstellungen Mit der Speicherparallelverschiebung wird die eingestellte Heizkurve des Kessel- 10. Parameter kreises parallel nach oben verschoben. Nur während der Speicherladung arbeitet Parallelverschiebung der Kessel auf der parallel verschobenen Heizkurve. Damit wird gewährleistet, daß auch in der Übergangszeit (Frühling/Herbst) der Kessel für die Speicherladung ge- Speicherladung nügend Wärmeenergie zur Verfügung stellt.
-
Seite 14: Testfunktionen
Fachmannebene / Einstellungen TEST-Funktionen / Störmeldungen Sinkt die Kesseltemperatur um 5K unter den eingestellten Wert (TK-min), wird die 18. Parameter Kesselkreispumpe und die Mischerkreispumpe abgeschaltet, der Mischer geschlos- Kesselanfahrentlastung sen. Die Freigabe der Umwälzpumpen erfolgt, wenn die Kesseltemperatur den Minimalbegrenzungswert TK-min.überschritten hat. Werkseinstellung: on Einstellbereich: on / off Nach Verdrahtung der Fernbedienung kann die Wirkweise dieser ausgewählt werden. -
Seite 15: Einstellprotokoll Schaltzeiten
Einstellprotokoll Schaltzeiten Einstellprotokoll Schaltzeiten Schaltpunkt Programm 1 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Programm 2 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Programm 3 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Mischerkreis Schaltzeit Speicherladung Schaltzeit Zirkulation Ein/Aus Code ändern Werkseitig ist der Code auf 00 eingestellt. -
Seite 16: Technische Daten
Technische Daten Anschlußspannung: 230 V +6% / -10% Technische Daten Netzfrequenz: 50-60 Hz Gerätesicherung: max. 6,3 A / Mittelträge Leistungsaufnahme: 5VA (Regelung und Zubehör ohne Brenner und Pumpen) Schaltleistung Pumpen je 230 V/4(2)A gem. EN 60730, Teil1 Umgebungstemperatur: 0..50°C Lagertemperatur: -25 bis 60°C Schaltuhr: Ingesamt kann jeder Uhrenkanal (Kesselkreis, Mischer-...
