Schaltdifferenz Brenner (Dynamisch) - Wolf R16 Digicompact Montage- Und Bedienungsanleitung

Kesselminimaltemperatur
TK - min.
Parameter 19
38
°C
Werkseinstellung: 38°C
Einstellbereich: 38 bis 90°C
Kesselmaximaltemperatur
TK - max.
Parameter 20
80
°C
Werkseinstellung: 80°C
Einstellbereich: 50 bis 90°C
Schaltdifferenz Brenner
(dynamisch)
Parameter 21
15
K
Werkseinstellung: 15 K
Einstellbereich: 5 bis 30 K
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Parame-
ter 19 anwählen. Mit rechtem Drehknopf die vorgeschriebene Kesselminimal-
temperatur TK-min. einstellen.
Frontklappe schließen.
Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet,
19
dessen min. Einschalttemperatur einstellbar ist. Wird diese bei Wärmeanforderung
unterschritten, so wird der Brenner eingeschaltet.
Hinweis:
Bei Betrieb mit Gasgebläsebrenner muß der Parameter Nr. 19 auf 50°C eingestellt
werden.
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Parame-
ter 20 anwählen. Mit rechtem Drehknopf die gewünschte Kesselmaximaltemperatur
TK-max. einstellen.
Frontklappe schließen.
Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet,
20
dessen max. Abschalttemperatur einstellbar ist (Sicherheitsabschaltung). Wird die-
se überschritten, so wird der Brenner ausgeschaltet. Eine Wiedereinschaltung des
Brenners erfolgt, wenn die Kesseltemperatur um die Brennerschaltdifferenz gesun-
ken ist.
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummereingabe) Parame-
ter 21 anwählen. Mit rechtem Drehknopf die gewünschte Schaltdifferenz einstellen.
Frontklappe schließen.
Die Brennerschaltdifferenz regelt die Kesseltemperatur innerhalb des eingestellten
Bereichs durch Ein- und Ausschalten des Brenners. Je höher die Ein- Ausschalt-
21
temperaturdifferenz eingestellt wird, desto größer ist die Kesseltemperaturschwankung
um den Sollwert bei gleichzeitig längerer Brennerlaufzeit und umgekehrt.
20
15
10
5

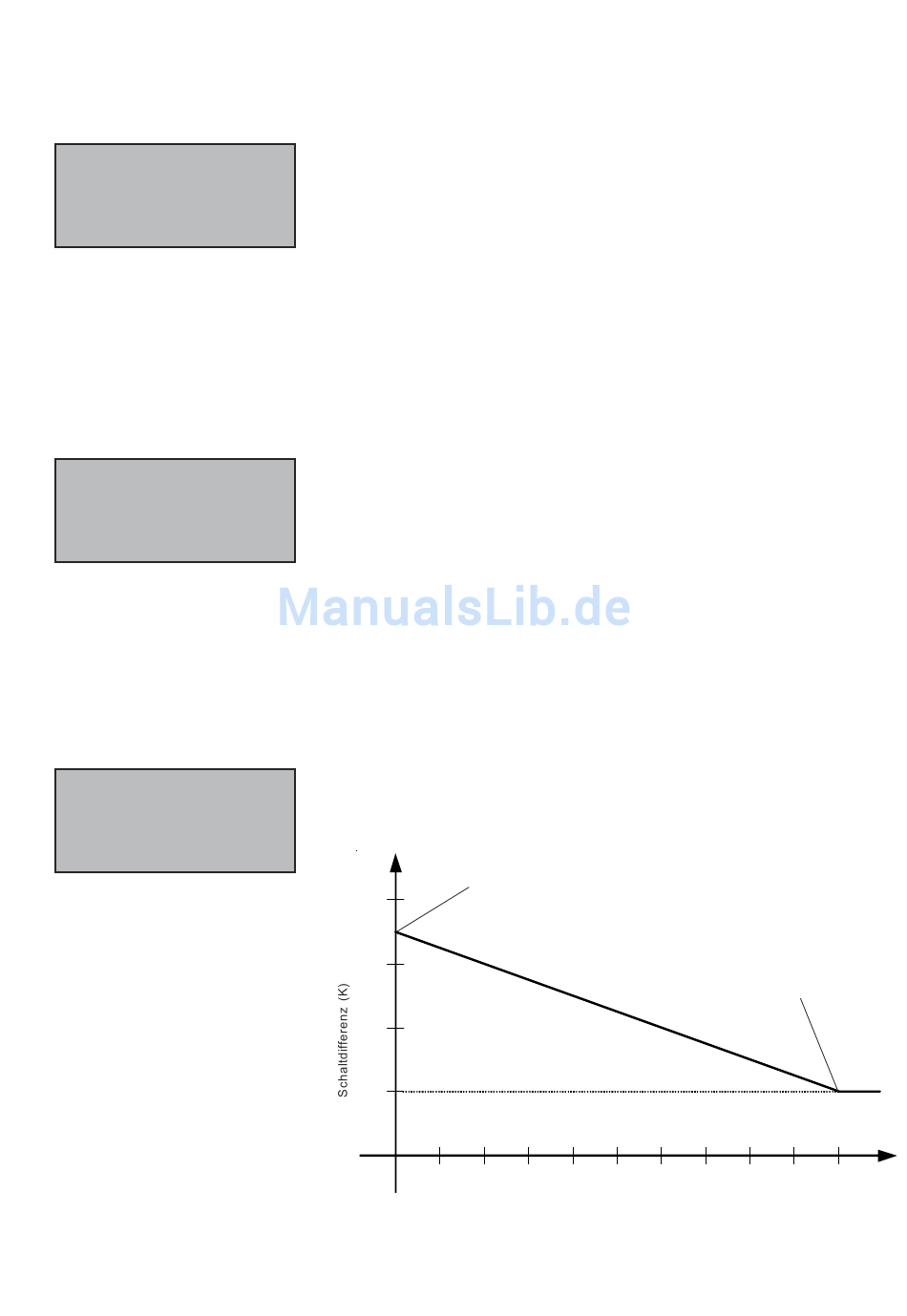

Abb.:
Zeitlicher Verlauf der dynamischen Brennerschalthysterese für eine benutzerdefinierte Brenner-
schaltdifferenz von 17,5 K und einer gewählten Hysteresezeit von 10 Minuten.
Fachmannebene Parameter
eingestellte Schaltdifferenz
z.B. 17,5K
1 2 3 4
Brennerlaufzeit (Min.)
Schaltdifferenz nach
10 Minuten Laufzeit
5 6 7 8 9 10
23
