M O N T A G E D E R K O M P O N E N T E N - SRAM i-MOTION 9 Betriebsanleitung

M O N T A G E
D E R K O M P O N E N T E N

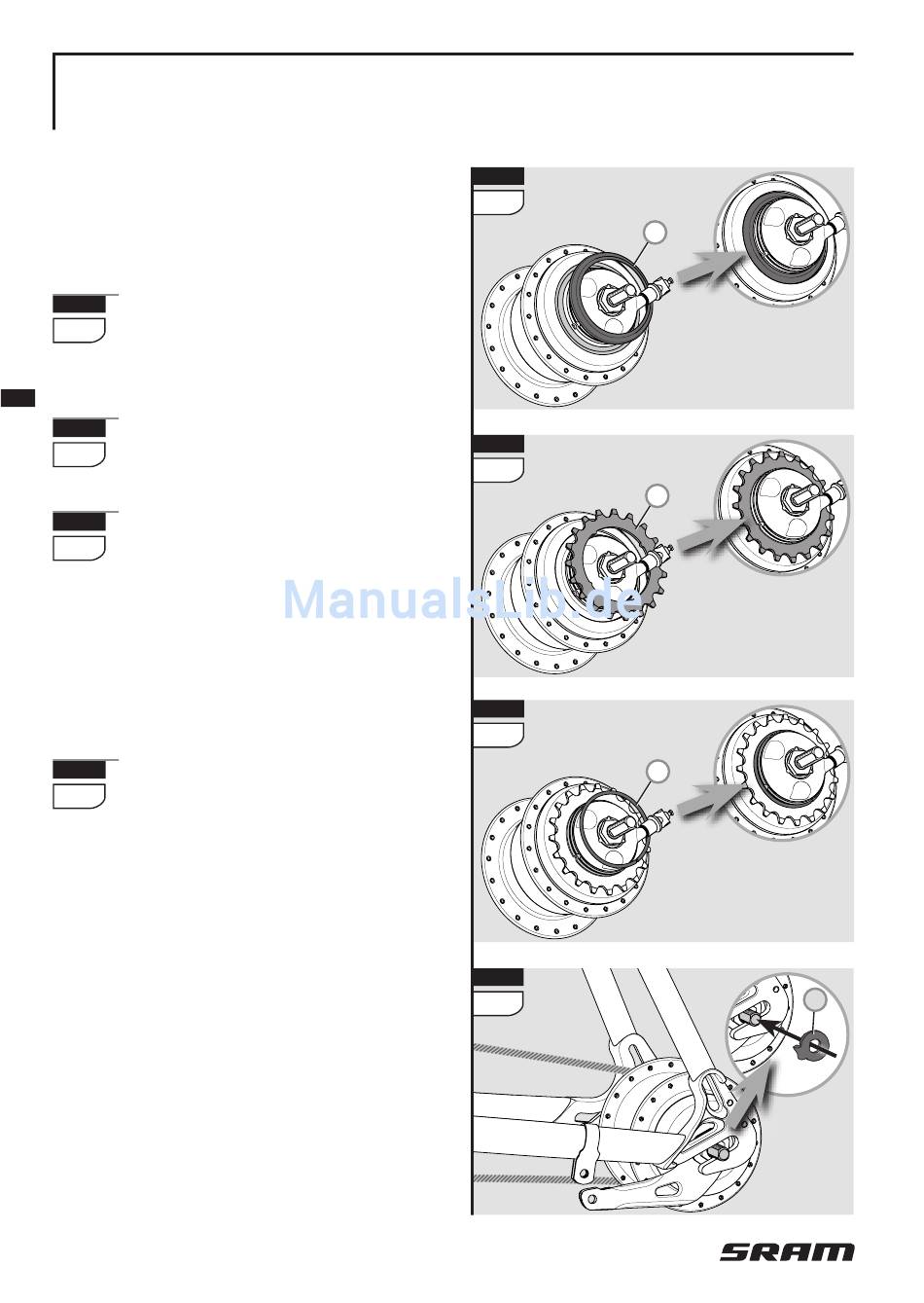

M O N T A G E N A B E
» Speichen Sie die Nabe wie üblich
ein.
Setzen Sie den Staubdeckel (1)
18
auf den Antreiber. Die Wöl-
bung muss nach außen zeigen.
Setzen Sie den Zahnkranz (2)
19
auf den Antreiber.
Montieren Sie den Zahnkranz-
20
sprengring (3) auf den Antrei-
ber. Prüfen Sie den einwandfreien
Sitz des Sprengringes.
» Setzen Sie das Hinterrad in den
Rahmenhinterbau.
Stecken Sie je eine Fixier-
21
scheibe (4) auf beide Achs-
enden. Die passende Version ist
in der nebenstehenden Tabelle
(Seite 31) ersichtlich.
Die Verzah nung der Fixierscheibe
muß am Ausfallende des Rahmens
anliegen. Bei Fixierscheiben mit
vorhandenen Haltenasen müssen
diese in die Ausfallenden des
Rahmens greifen.
30
18
19
20
21
