345

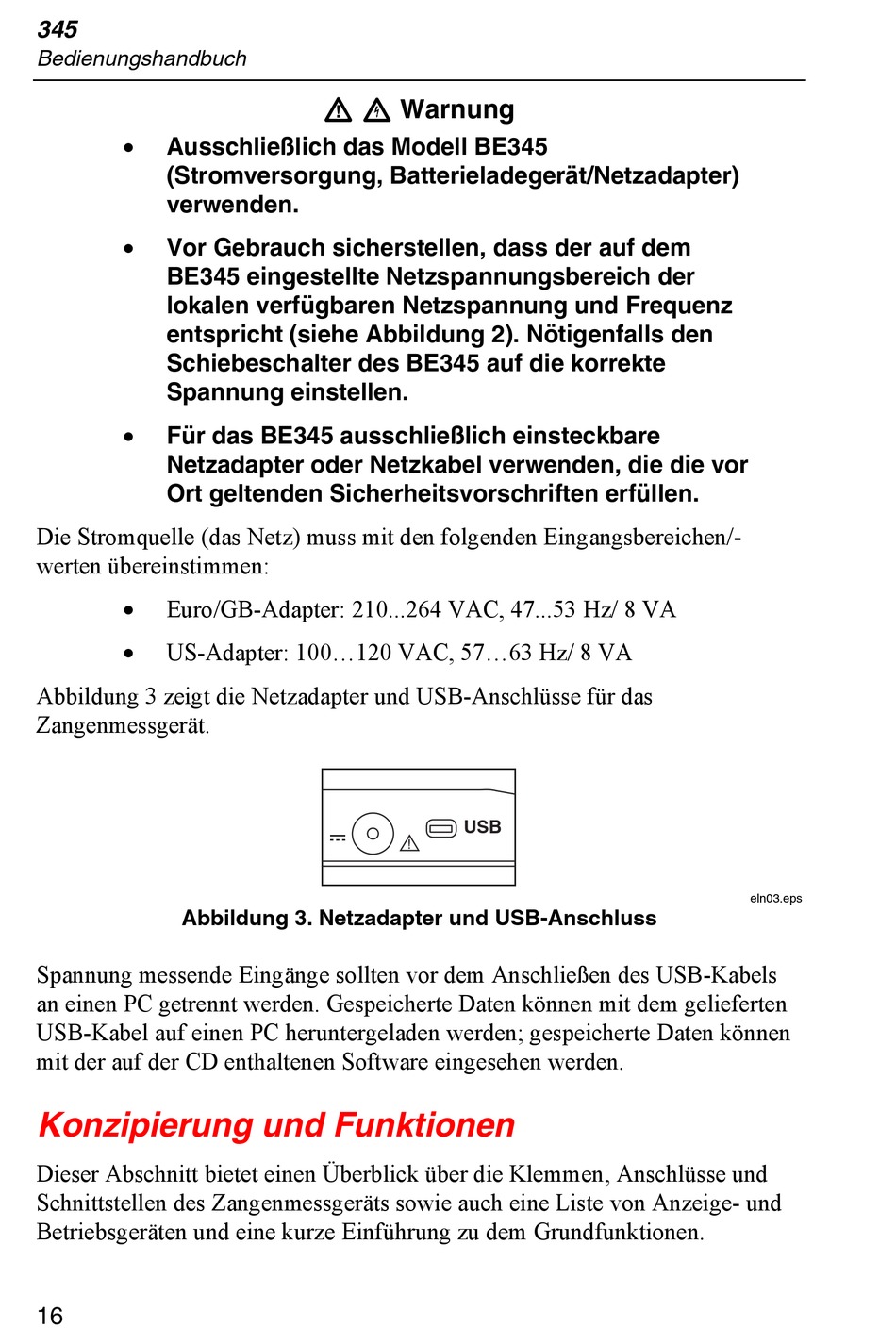

Bedienungshandbuch
•
Ausschließlich das Modell BE345
(Stromversorgung, Batterieladegerät/Netzadapter)
verwenden.
•
Vor Gebrauch sicherstellen, dass der auf dem
BE345 eingestellte Netzspannungsbereich der
lokalen verfügbaren Netzspannung und Frequenz
entspricht (siehe Abbildung 2). Nötigenfalls den
Schiebeschalter des BE345 auf die korrekte
Spannung einstellen.
•
Für das BE345 ausschließlich einsteckbare
Netzadapter oder Netzkabel verwenden, die die vor
Ort geltenden Sicherheitsvorschriften erfüllen.
Die Stromquelle (das Netz) muss mit den folgenden Eingangsbereichen/-
werten übereinstimmen:
•
Euro/GB-Adapter: 210...264 VAC, 47...53 Hz/ 8 VA
•
US-Adapter: 100...120 VAC, 57...63 Hz/ 8 VA
Abbildung 3 zeigt die Netzadapter und USB-Anschlüsse für das
Zangenmessgerät.
Abbildung 3. Netzadapter und USB-Anschluss
Spannung messende Eingänge sollten vor dem Anschließen des USB-Kabels
an einen PC getrennt werden. Gespeicherte Daten können mit dem gelieferten
USB-Kabel auf einen PC heruntergeladen werden; gespeicherte Daten können
mit der auf der CD enthaltenen Software eingesehen werden.
Konzipierung und Funktionen
Dieser Abschnitt bietet einen Überblick über die Klemmen, Anschlüsse und
Schnittstellen des Zangenmessgeräts sowie auch eine Liste von Anzeige- und
Betriebsgeräten und eine kurze Einführung zu dem Grundfunktionen.
16
W X Warnung
USB
eln03.eps
