- Seite 1 368/369 AC Leakage Current Clamp PN 4635451 November 2015 (German) © 2015 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Beschränkte Garantie Und Haftungsbegrenzung
Unfälle, Nachlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Garantie im Namen von Fluke zu erweitern. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich an das nächstgelegene Fluke-Service-Center, um Informationen zur Rücksendeautorisierung zu erhalten, und senden Sie das Produkt anschließend mit einer... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke ..................2 Sicherheitsinformationen .................... 3 Produktübersicht......................8 Anzeige........................11 Reinigung des Produkts ..................... 13 Wartung und Pflege ....................13 Ersatzteile ........................14 Technische Daten....................... 15 Allgemein ........................ 15 Elektrische Spezifikationen ..................16 Wechselstrommessung .................. - Seite 4 368/369 Bedienungshandbuch...
-
Seite 5: Einführung
Einführung Die 368/369 AC Leakage Current Clamp (im Folgenden „Produkt“) ist ein tragbares Gerät zur Messung von Leckstrom (Wechselstrom). Prinzip der Leckstrommessung Basierend auf dem Prinzip der elektromagnetischen Induktion hat das Produkt einen ringförmigen Stromwandler aus einem Metallkern und einer Spulenwicklung. Der Stromwandler tastet das Magnetfeld ab, das durch den Strom oder durch die Vektorsumme der Ströme, die durch den zu prüfenden Leiter fließen, entsteht. -
Seite 6: Kontaktaufnahme Mit Fluke
368/369 Bedienungshandbuch Kontaktaufnahme mit Fluke Wählen Sie eine der folgenden Telefonnummern, um Fluke zu kontaktieren: • Technischer Support USA: + 1-800-44-FLUKE (1-800-443-5853) • Kalibrierung/Instandsetzung USA: + 1-888-99-FLUKE (1-888-993-5853) • Kanada: + +1-800-36-FLUKE (1-800-363-5853) • Europa: +31 402 675 200 •... -
Seite 7: Sicherheitsinformationen
AC Leakage Current Clamp Sicherheitsinformationen Sicherheitsinformationen Der Hinweis Warnung weist auf Bedingungen und Verfahrensweisen hin, die für den Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und Aktivitäten, durch die das Produkt oder die zu prüfende Ausrüstung beschädigt werden können. XW Warnung Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: •... - Seite 8 368/369 Bedienungshandbuch • Das Gerät deaktivieren, wenn es beschädigt ist. • Das Produkt nicht verwenden, wenn es nicht richtig funktioniert. • Alle örtlich geltenden Sicherheitsbestimmungen sind strikt einzuhalten. Zur Vermeidung von Schock und Verletzungen durch Blitzentladungen beim Umgang mit gefährlichen freiliegenden spannungsführenden Leitern ist persönliche Schutzausrüstung (zugelassene...
- Seite 9 AC Leakage Current Clamp Sicherheitsinformationen • Verwenden Sie das Produkt nicht, wenn Abdeckungen entfernt wurden oder das Gehäuse geöffnet ist. Anderenfalls kann es zum Berühren gefährlicher Spannungen kommen. • Sollte eine Batterie ausgelaufen sein, muss das Produkt vor einer erneuten Inbetriebnahme repariert werden. •...
- Seite 10 368/369 Bedienungshandbuch Tabelle 1 enthält eine Liste der Symbole, die auf dem Produkt oder im vorliegenden Handbuch verwendet werden. Tabelle 1. Symbole WARNUNG. GEFAHR. WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von Stromschlägen. Benutzerdokumentation beachten. Schutzisoliert Anwendung in der Umgebung von nicht isolierten gefährlichen stromführenden Leitern zulässig.
- Seite 11 AC Leakage Current Clamp Sicherheitsinformationen Tabelle 1. Symbole (Forts.) Batterie Entspricht den Richtlinien der Europäischen Union. Zertifiziert von der CSA Group nach den nordamerikanischen Standards der Sicherheitstechnik. Entspricht den relevanten australischen EMV-Normen. Ã Entspricht den relevanten südkoreanischen EMV-Normen. Dieses Gerät entspricht den Kennzeichnungsvorschriften der WEEE- Richtlinie.
-
Seite 12: Produktübersicht

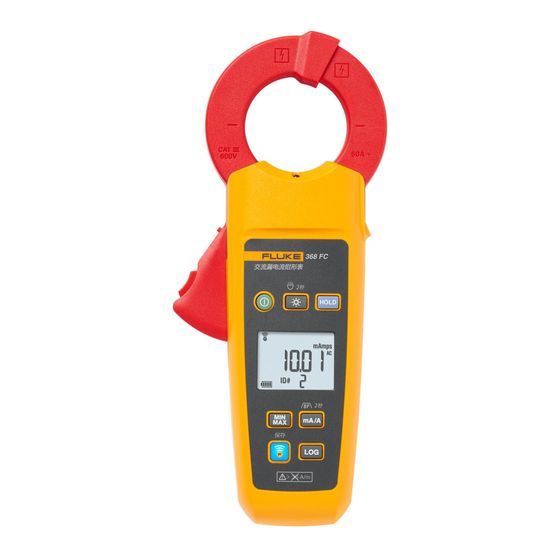

368/369 Bedienungshandbuch Produktübersicht Tabelle 2 und Abbildung 1 erläutern die Produktfunktionen. Tabelle 2. Funktionen Halten Sie die Finger stets unter dem Griffschutz. Drücken Sie , um die gemessenen Daten auf der Anzeige festzuhalten. Nach dem Drücken erscheint auf der Anzeige. Durch erneutes Drücken wird der ... - Seite 13 AC Leakage Current Clamp Produktübersicht Tabelle 2. Funktionen (Forts.) Drücken Sie , um die Anzeigenbeleuchtung einzuschalten. Halten Sie die Taste 2 Sekunden lang gedrückt, um die Beleuchtung einzuschalten. Siehe Beleuchtung. Um das Produkt ein- oder auszuschalten, drücken Sie auf . ...
- Seite 14 368/369 Bedienungshandbuch hyz002.eps Abbildung 1. Produkteigenschaften...
-
Seite 15: Anzeige
Tabelle 3. Anzeige Batterie-Symbol Hauptanzeige Produkt sucht nach Bereichen. Fluke Connect ist aktiviert. (Nur für 368 FC und 369 FC verfügbar.) Minimal-, Maximal- oder Mittelwerte werden angezeigt. MinMax-Modus ist aktiv. Haltemodus ist aktiv. ... - Seite 16 368/369 Bedienungshandbuch hzf001.eps Abbildung 2. Anzeige...
-
Seite 17: Ac Leakage Current Clamp Reinigung Des Produkts
AC Leakage Current Clamp Reinigung des Produkts Reinigung des Produkts Das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. W Vorsicht Zur Vermeidung von Produktschäden, das Produkt nicht mit Scheuer- oder Lösungsmitteln reinigen. Die Backenberührungsflächen auf Sauberkeit prüfen. Wenn Fremdmaterial vorhanden ist, schließen die Backen nicht korrekt und es treten Messfehler auf. -
Seite 18: Ersatzteile
368/369 Bedienungshandbuch Ersatzteile Die Ersatzteile sind in Tabelle 4 aufgeführt. Siehe Kontaktaufnahme mit Fluke für Bestellungen. Tabelle 4. Ersatzteile Teil Beschreibung Fluke Teilenummer Batterie 2 AA, NEDA 15A, IEC LR6 376756 Englisch 4700598 Batteriefacheinheit Chinesisch 4739829... -
Seite 19: Technische Daten
Maximaler Leiterdurchmesser ..... 368: 40 mm, 369: 61 mm Automatische Abschaltung ....15 Minuten nach letzter Schalterbetätigung. Abmessungen 369 ............ 116 mm (B) x 257 mm (H) x 46 mm (T) 368 ............ 101 mm (B) x 234 mm (H) x 46 mm (T) -
Seite 20: Elektrische Spezifikationen
368/369 Bedienungshandbuch Gewicht 369 ............600 g 368 ............500 g Elektrische Spezifikationen Referenzbedingungen ......23 ±5 °C und 80 % rF maximal Wechselstrombereich (A) ..... 3 mA, 30 mA, 300 mA, 3 A, 30 A, 60 A Frequenz ..........40 Hz bis 1 kHz... -
Seite 21: Wechselstrommessung
AC Leakage Current Clamp Technische Daten Wechselstrommessung Genauigkeit wird für 1 Jahr nach der Kalibrierung spezifiziert. Genauigkeit wird folgendermaßen angegeben: ±(% Messwert + Ziffer) TE/°C Außerhalb Filter Ein Filter Aus Filter Ein Filter Aus Bereich Auflösung (40 bis (40 bis (40 bis (40 bis 18 °C bis 28 °C... -
Seite 22: Umgebungsbedingungen
368/369 Bedienungshandbuch Umgebungsbedingungen Betriebstemperatur ....... -10 °C bis +50 °C Lagertemperatur ........-40 °C bis +60 °C Relative Luftfeuchtigkeit, Betrieb (ohne Kondensation) ......Nicht kondensierend (< 10 °C) 90 % rF (10 °C bis 30 °C) 75 % rF (30 °C bis 40 °C) 45 % rF (40 °C bis 50 °C) -
Seite 23: Sicherheitsspezifikationen
AC Leakage Current Clamp Technische Daten Klasse B: Geräte sind für die Verwendung in häuslichen Einrichtungen sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt. Wenn die Geräte an ein Testobjekt angeschlossen werden, kann es vorkommen, dass die abgegebenen Emissionen die von CISPR 11 vorgegebenen Grenzwerte überschreiten. -
Seite 24: Produktfunktionen
368/369 Bedienungshandbuch Produktfunktionen Automatische Abschaltung Hintergrundbeleuchtung 2 Min 15 Min hyz003.eps... - Seite 25 AC Leakage Current Clamp Technische Daten hyz004.eps...
- Seite 26 368/369 Bedienungshandbuch Messung Einphasiger Zweidrahtleitung Erdungsdraht • Beispiel Laststrommessung Einphasiger Stromkreis mit drei Leitern oder dreiphasiger Stromkreis mit drei Leitern Nur einen Draht durch die Backen führen. hyz005.eps...
- Seite 27 AC Leakage Current Clamp Technische Daten Spotlight hyz006.eps...
- Seite 28 368/369 Bedienungshandbuch Batterien hyz007.eps...
