Power Quality Clamp Meter
Messfunktionsübersicht

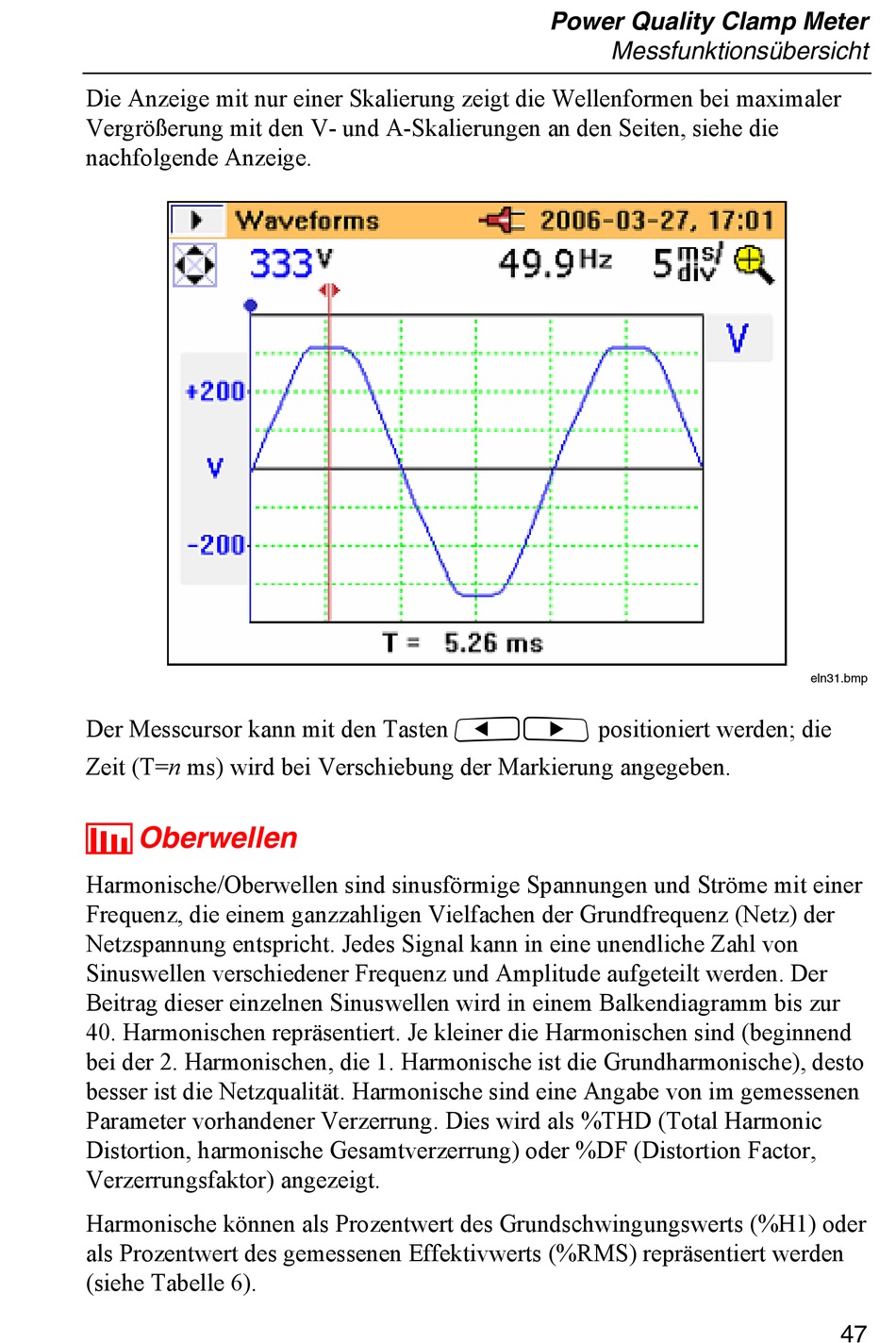

Die Anzeige mit nur einer Skalierung zeigt die Wellenformen bei maximaler
Vergrößerung mit den V- und A-Skalierungen an den Seiten, siehe die
nachfolgende Anzeige.
Der Messcursor kann mit den Tasten FG positioniert werden; die
Zeit (T=n ms) wird bei Verschiebung der Markierung angegeben.
LOberwellen
Harmonische/Oberwellen sind sinusförmige Spannungen und Ströme mit einer
Frequenz, die einem ganzzahligen Vielfachen der Grundfrequenz (Netz) der
Netzspannung entspricht. Jedes Signal kann in eine unendliche Zahl von
Sinuswellen verschiedener Frequenz und Amplitude aufgeteilt werden. Der
Beitrag dieser einzelnen Sinuswellen wird in einem Balkendiagramm bis zur
40. Harmonischen repräsentiert. Je kleiner die Harmonischen sind (beginnend
bei der 2. Harmonischen, die 1. Harmonische ist die Grundharmonische), desto
besser ist die Netzqualität. Harmonische sind eine Angabe von im gemessenen
Parameter vorhandener Verzerrung. Dies wird als %THD (Total Harmonic
Distortion, harmonische Gesamtverzerrung) oder %DF (Distortion Factor,
Verzerrungsfaktor) angezeigt.
Harmonische können als Prozentwert des Grundschwingungswerts (%H1) oder
als Prozentwert des gemessenen Effektivwerts (%RMS) repräsentiert werden
(siehe Tabelle 6).
47
