345
Bedienungshandbuch

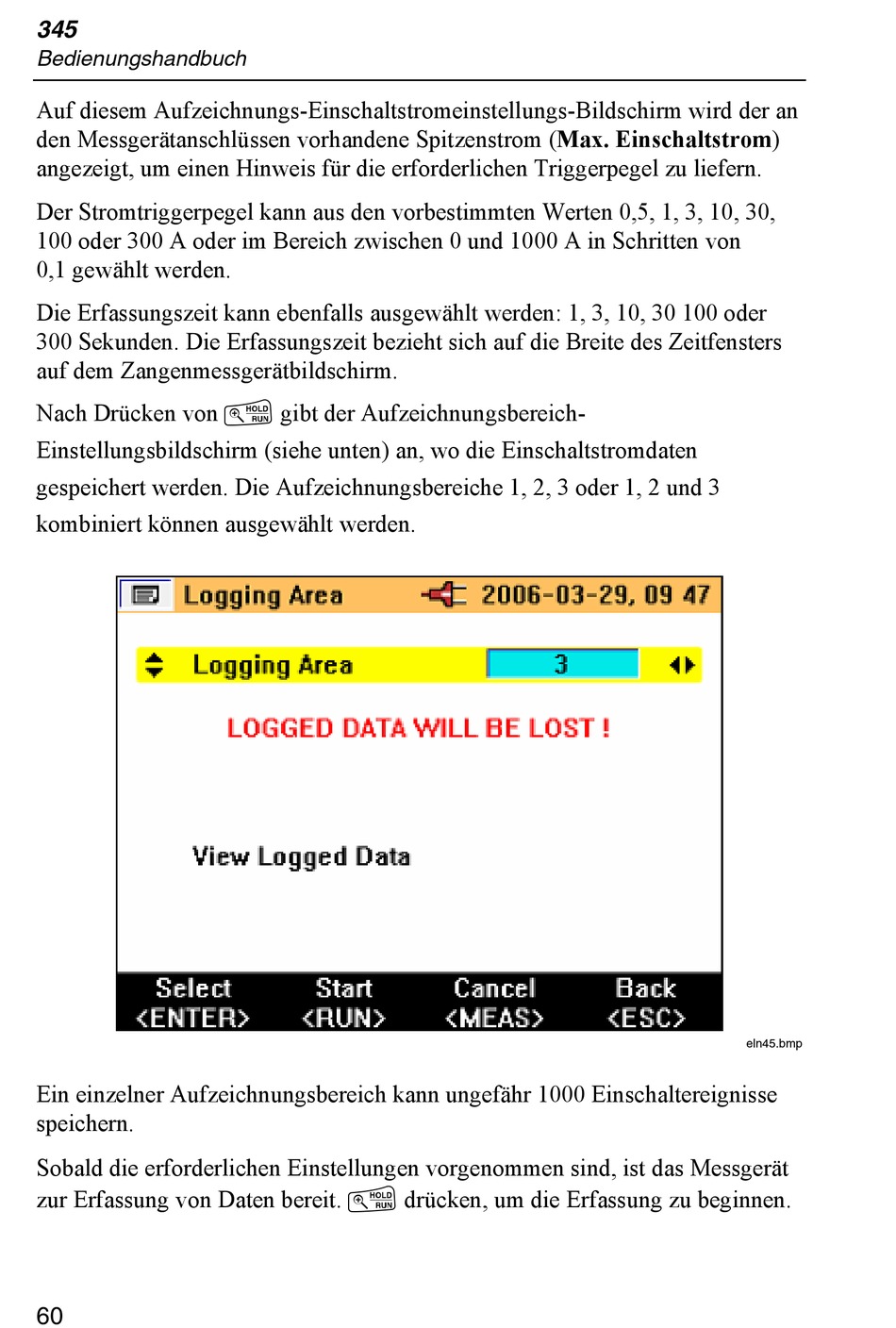

Auf diesem Aufzeichnungs-Einschaltstromeinstellungs-Bildschirm wird der an
den Messgerätanschlüssen vorhandene Spitzenstrom (Max. Einschaltstrom)
angezeigt, um einen Hinweis für die erforderlichen Triggerpegel zu liefern.
Der Stromtriggerpegel kann aus den vorbestimmten Werten 0,5, 1, 3, 10, 30,
100 oder 300 A oder im Bereich zwischen 0 und 1000 A in Schritten von
0,1 gewählt werden.
Die Erfassungszeit kann ebenfalls ausgewählt werden: 1, 3, 10, 30 100 oder
300 Sekunden. Die Erfassungszeit bezieht sich auf die Breite des Zeitfensters
auf dem Zangenmessgerätbildschirm.
H
Nach Drücken von
gibt der Aufzeichnungsbereich-
Einstellungsbildschirm (siehe unten) an, wo die Einschaltstromdaten
gespeichert werden. Die Aufzeichnungsbereiche 1, 2, 3 oder 1, 2 und 3
kombiniert können ausgewählt werden.
Ein einzelner Aufzeichnungsbereich kann ungefähr 1000 Einschaltereignisse
speichern.
Sobald die erforderlichen Einstellungen vorgenommen sind, ist das Messgerät
H
zur Erfassung von Daten bereit.
drücken, um die Erfassung zu beginnen.
60
