- Seite 1 Clamp Meter Bedienungshandbuch (German) July 2010 © 2010 Fluke Corporation. All rights reserved. Printed in Taiwan. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke..................1 Sicherheitsinformationen .................... 2 Das Messgerät ......................8 Elektrische Spezifikationen ..................16 Mechanische Spezifikationen................. 17 Umgebungspezifikationen ..................17... - Seite 4 Bedienungshandbuch...
-
Seite 5: Einführung

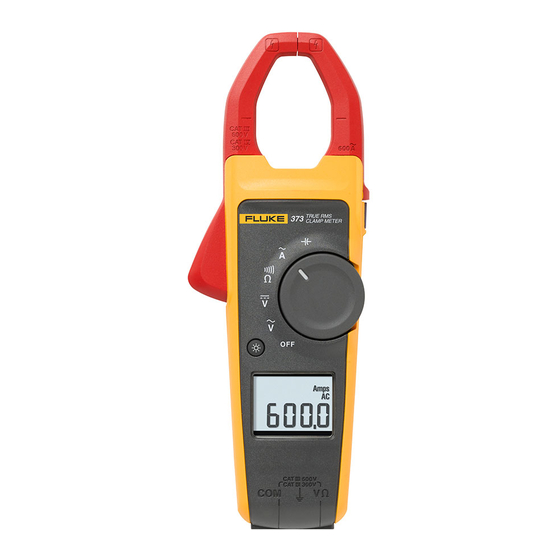

Einführung XWWarnung Bitte vor Inbetriebnahme des Messgeräts den Abschnitt „Sicherheitsinformationen“ lesen. Fluke 373 misst Echteffektiv-Wechsel- und Gleichspannnungen, Wechselstrom, Widerstand und Kapazität. Kontaktaufnahme mit Fluke Eine der folgenden Telefonnummern wählen, um Fluke zu kontaktieren: • Technischer Support USA: 1-800-44-FLUKE (1-800-443-5853) •... -
Seite 6: Sicherheitsinformationen
Bedienungshandbuch Oder die Website von Fluke unter www.fluke.com besuchen. Zur Registrierung des Produkts http://register.fluke.com aufrufen. Um die aktuellen Ergänzungen des Handbuchs anzuzeigen, zu drucken oder herunterzuladen, die Website von Fluke abrufen: http://us.fluke.com/usen/support/manuals. Sicherheitsinformationen Eine Warnung weist auf Bedingungen und Aktionen hin, die den Anwender einem Risiko aussetzen;... - Seite 7 Clamp Meter Sicherheitsinformationen • Vor dem Öffnen der Batteriefachabdeckung die Messleitungen vom Messgerät abnehmen. • Die Messleitungen auf Schäden an der Isolierung oder freiliegendes Metall prüfen. Die Leitungskontinuität testen. Beschädigte Messleitungen vor dem Einsatz des Messgeräts ersetzen. • Das Messgerät nicht verwenden, wenn es Funktionsstörungen aufweist. Es können Schutzvorrichtungen des Geräts unwirksam sein.
- Seite 8 Bedienungshandbuch • Nie alleine arbeiten, sodass im Notfall Hilfe geleistet werden kann. • Bei Arbeiten im Bereich von unisolierten Leitern und Stromschienen extreme Vorsicht walten lassen. Berührung mit dem Leiter kann Stromschlag verursachen. • Lokale und landesweite Sicherheitsvorschriften einhalten. Wo gefährliche stromführende Leiter freiliegen, muss persönliche Schutzausrüstung zur Vermeidung von Verletzungen durch Stromschlag und Lichtbogenentladung verwendet werden.
- Seite 9 Erde, Masse Current) Dieses Produkt nicht mit dem Hausmüll entsorgen. Recycling- Gleichstrom (DC – Direct Current) Informationen sind auf der Website von Fluke zu finden. Übereinstimmung mit den Richtlinien Gefährliche Spannung der Europäischen Union. Entspricht den maßgeblichen Gefahr. Wichtige Informationen.
- Seite 10 Bedienungshandbuch Symbol Bedeutung Symbol Bedeutung IEC Messkategorie III IEC Messkategorie IV CAT III-Ausrüstung ist gegen CAT IV-Ausrüstung ist gegen impulsförmige Störsignale in fest Spannungsspitzen der installierten Geräten wie z. B. Primärversorgungsebene (z. B. CAT III CAT IV Verteilertafeln, Zuleitungen und Elektrizitätszähler oder Freileitungs- kurzen Abzweigstromkreisen und oder...
-
Seite 11: Das Messgerät
Clamp Meter Das Messgerät Das Messgerät ghl008.eps... - Seite 12 Bedienungshandbuch Auto Off ghl001.eps...
-
Seite 13: Clamp Meter Das Messgerät
Clamp Meter Das Messgerät Backlight ghl002.eps... - Seite 14 Bedienungshandbuch ghl003.eps...
- Seite 15 Clamp Meter Das Messgerät > 30 V ghl004.eps...
- Seite 16 Bedienungshandbuch < 30 ghl005.eps...
- Seite 17 Clamp Meter Das Messgerät HOLD ghl006.eps...
- Seite 18 Bedienungshandbuch ghl007.eps...
-
Seite 19: Elektrische Spezifikationen
Clamp Meter Das Messgerät Elektrische Spezifikationen Wechselstrom Bereich............600,0 A Auflösung ..........0,1 A Genauigkeit..........2 % ± 5 Ziffern (48 - 62 Hz) Spitzenfaktor (50/60 Hz) ......2,5 @ 600 A Wechselspannung Bereich ...........600,0 V Auflösung ..........0,1 V Genauigkeit..........1,0 % ± 5 Ziffern (48 – 62 Hz) Gleichspannung Bereich ...........600,0 V Auflösung ..........0,1 V... -
Seite 20: Mechanische Spezifikationen
Bedienungshandbuch Genauigkeit..........1 % ±5 Ziffern Tonsignal der Kontinuitätsprüfung ..≤ 30 Ω Kapazität Bereich............ 10,0 – 100,0 μF / 1000 μF Auflösung ..........0,1 μF/1 μF Genauigkeit..........1,9 % ± 2 Ziffern Mechanische Spezifikationen Größe (L x B x H)........232 mm x 85 mm x 45 mm Gewicht ........... - Seite 21 Clamp Meter Das Messgerät Betriebshöhenlage ........3000 m Lagerungshöhenlage ......12.000 m EMI, EMV..........Erfüllt alle Anforderungen von EN61326-1:2006 Temperaturkoeffizienten ......0,1 x spezifizierte Genauigkeit pro Grad Celsius über 28 °C oder unter 18 °C Einhaltung der Sicherheitsvorschriften ...ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 Nr. 61010-1-04 IEC/EN 61010-1:2001, 600 V CAT III, 300 V CAT IV Verschmutzungsgrad 2 EN/IEC 61010-2-32:2002 EN/IEC 61010-031:2002/A1:2008...
- Seite 22 Bedienungshandbuch...
