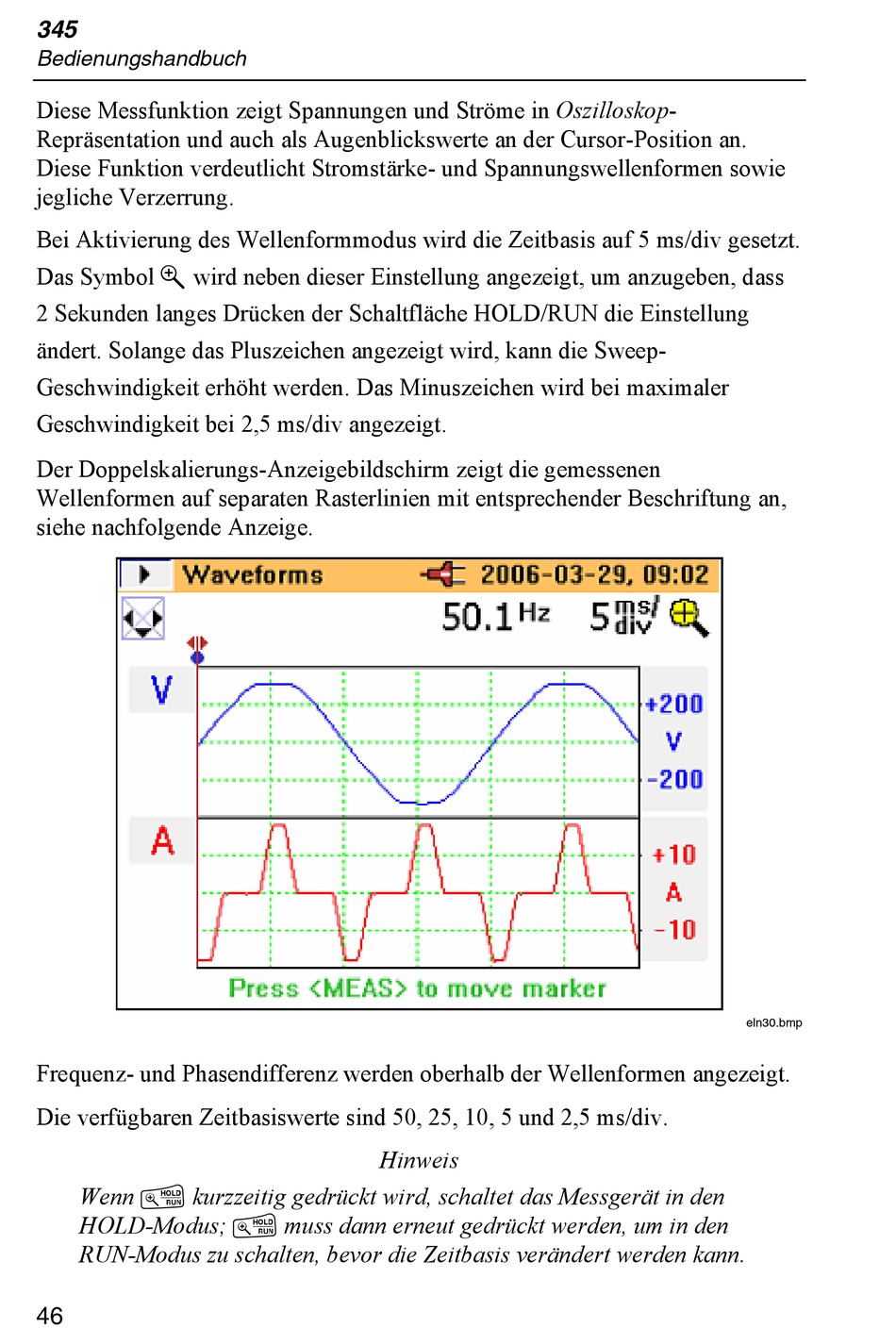

Diese Messfunktion zeigt Spannungen und Ströme in Oszilloskop-
Repräsentation und auch als Augenblickswerte an der Cursor-Position an.
Diese Funktion verdeutlicht Stromstärke- und Spannungswellenformen sowie
jegliche Verzerrung.
Bei Aktivierung des Wellenformmodus wird die Zeitbasis auf 5 ms/div gesetzt.
Das Symbol B wird neben dieser Einstellung angezeigt, um anzugeben, dass
2 Sekunden langes Drücken der Schaltfläche HOLD/RUN die Einstellung
ändert. Solange das Pluszeichen angezeigt wird, kann die Sweep-
Geschwindigkeit erhöht werden. Das Minuszeichen wird bei maximaler
Geschwindigkeit bei 2,5 ms/div angezeigt.
Der Doppelskalierungs-Anzeigebildschirm zeigt die gemessenen
Wellenformen auf separaten Rasterlinien mit entsprechender Beschriftung an,
siehe nachfolgende Anzeige.
Frequenz- und Phasendifferenz werden oberhalb der Wellenformen angezeigt.
Die verfügbaren Zeitbasiswerte sind 50, 25, 10, 5 und 2,5 ms/div.
Wenn H kurzzeitig gedrückt wird, schaltet das Messgerät in den
HOLD-Modus; H muss dann erneut gedrückt werden, um in den
RUN-Modus zu schalten, bevor die Zeitbasis verändert werden kann.
