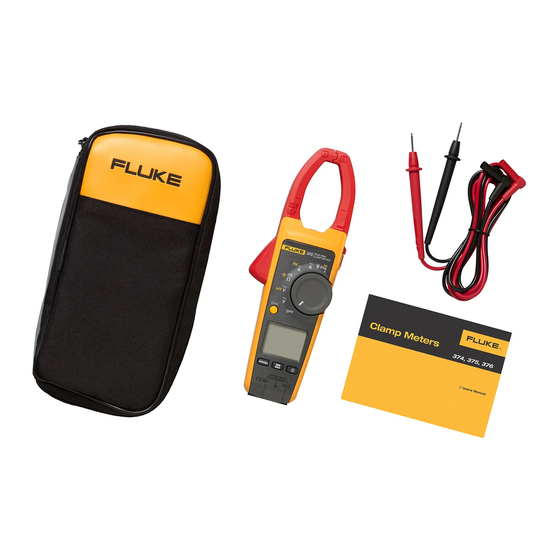

- Seite 1 374, 375, 376 Clamp Meter Bedienungshandbuch PN 3608883 July 2010 (German) © 2010 Fluke Corporation. All rights reserved. Printed in China. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Befristete Garantiebestimmungen Und Haftungsbeschränkung
BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke..................2 Sicherheitsinformationen .................... 3 Das Messgerät ......................9 Technische Angaben....................19 Elektrische Spezifikationen ..................19 Mechanische Spezifikationen................. 26 Umgebungspezifikationen ..................27... - Seite 4 374, 375, 376 Bedienungshandbuch...
-
Seite 5: Einführung
Gleichstrom und -spannung, Einschaltstrom, Widerstand, und Kapazität. Die Messgeräte 375 und 376 messen ebenfalls Frequenz und mV Gleichspannung Die abnehmbare flexible Stromzange iFlex, die im Lieferumfang des Messgeräts 376 enthalten (und für die Messgeräte 374 und 375 optional erhätlich) ist, erweitert den Messbereich auf A Wechselspannung. Die flexible Stromzange bietet eine erhöhte Displayflexibilität, verbesserten Kabelzugang und ermöglicht die... -
Seite 6: Kontaktaufnahme Mit Fluke
374, 375, 376 Bedienungshandbuch Kontaktaufnahme mit Fluke Eine der folgenden Telefonnummern wählen, um Fluke zu kontaktieren: • Technischer Support USA: 1-800-44-FLUKE (1-800-443-5853) • Kalibrierung/Instandsetzung USA: 1-888-99-FLUKE (1-888-993-5853) • Kanada: 1-800-36-FLUKE (1-800-363-5853) • Europa: +31-402-675-200 • Japan: +81-3-3434-0181 • Singapur: +65-738-5655 •... -
Seite 7: Sicherheitsinformationen
Clamp Meters Sicherheitsinformationen Sicherheitsinformationen Eine Warnung weist auf Bedingungen und Aktionen hin, die den Anwender einem Risiko aussetzen; Vorsicht weist auf Bedingungen und Aktionen hin, die zu Schäden am Messgerät oder an Prüfausrüstung oder zu permanenten Datenverlusten führen können. Die am Messgerät und in diesem Handbuch verwendeten Symbole werden in Tabelle 1 erläutert. Warnung Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten: •... - Seite 8 374, 375, 376 Bedienungshandbuch • Das Messgerät nicht verwenden, wenn es Funktionsstörungen aufweist. Es können Schutzvorrichtungen des Geräts unwirksam sein. Lassen Sie das Messgerät im Zweifelsfall warten. • Verwenden Sie das Messgerät nicht in der Nähe von explosiven Gasen, Dämpfen oder in dunstigen oder feuchten Umgebungen.
- Seite 9 Vor dem Messen von Widerstand, Durchgang oder Kapazität den Stromkreis vom Netz trennen und alle Hochspannungskondensatoren entladen. • Mit den Messgeräten 374 und 375 AC/DC-Ströme in Stromkreisen mit über 600 V oder 1000 A nicht mit der Messzange messen. •...
- Seite 10 374, 375, 376 Bedienungshandbuch Vorsicht Vermeidung von Schäden am Messgerät und an zu testenden Geräten: • Die richtigen Anschlüsse, die richtige Funktion und den richtigen Bereich für die jeweils anstehende Messanwendung auswählen. • Gehäuse und Zubehör ausschließlich mit einem feuchten Lappen und einem milden Reinigungsmittel reinigen.
- Seite 11 Clamp Meters Sicherheitsinformationen Symbol Bedeutung Symbol Bedeutung Entspricht den maßgeblichen Gefahr. Wichtige Informationen. nordamerikanischen Standards der Siehe Handbuch. Sicherheitstechnik. Batterie. Batterie schwach, wenn Doppelt isoliert eingeblendet. Geprüft und lizenziert durch TÜV Entspricht den maßgeblichen Product Services. australischen Standards. Keine gefährlichen stromführenden Anlegen bzw.
- Seite 12 374, 375, 376 Bedienungshandbuch Symbol Bedeutung Symbol Bedeutung IEC Messkategorie III IEC Messkategorie IV CAT III-Ausrüstung ist gegen CAT IV-Ausrüstung ist gegen impulsförmige Störsignale in fest Spannungsspitzen der installierten Geräten wie z. B. Primärversorgungsebene (z. B. CAT III CAT IV Verteilertafeln, Zuleitungen und Elektrizitätszähler oder Freileitungs-...
-
Seite 13: Das Messgerät
Clamp Meters Das Messgerät Das Messgerät Clamp Meter fig01.eps... - Seite 14 374, 375, 376 Bedienungshandbuch Auto Power Off Backlight fig02_3.eps...
- Seite 15 Clamp Meters Das Messgerät Display Hold MIN MAX AVG 2 sec = Exit fig04_5.eps...
- Seite 16 374, 375, 376 Bedienungshandbuch Flexible Current Probe <0.5 A >0.5 A fig06.eps...
- Seite 17 Clamp Meters Das Messgerät (375 & 376) > 5 A > 20 A <0.5 A >0.5 A Fig07.eps...
- Seite 18 374, 375, 376 Bedienungshandbuch <0.5 A Fig08.eps...
- Seite 19 Clamp Meters Das Messgerät dc (375 & 376) fig09_10.eps...
- Seite 20 374, 375, 376 Bedienungshandbuch <30 Fig15.eps...
- Seite 21 Clamp Meters Das Messgerät 100 ms INRUSH fig13_14.eps...
- Seite 22 374, 375, 376 Bedienungshandbuch fig11_12.eps...
-
Seite 23: Technische Angaben
Technische Angaben Technische Angaben Elektrische Spezifikationen Wechselstrom Bereich 374 und 375 ........600,0 A 376.............999,9 A Auflösung ..........0,1 A Genauigkeit..........2 % ± 5 Ziffern (10 - 100 Hz) 2.5 % ± 5 Ziffern (100-500 Hz) Crestfaktor (50/60 Hz)......3 bei 500 A (nur 375 und 376) - Seite 24 Bedienungshandbuch Wechselstrom über flexiblen Zangenstromwandler Bereich............ 2500 A Auflösung 374 und 375 ........0,1 A ( 600 A) 1 A ( 2500 A) 376 ............0,1 A ( 999,9 A) 1 A ( 2500 A) Genauigkeit..........3 % ± 5 Ziffern (5 – 500 Hz) Crestfaktor (50/60Hz)......
