Power Quality Clamp Meter
Messfunktionsübersicht

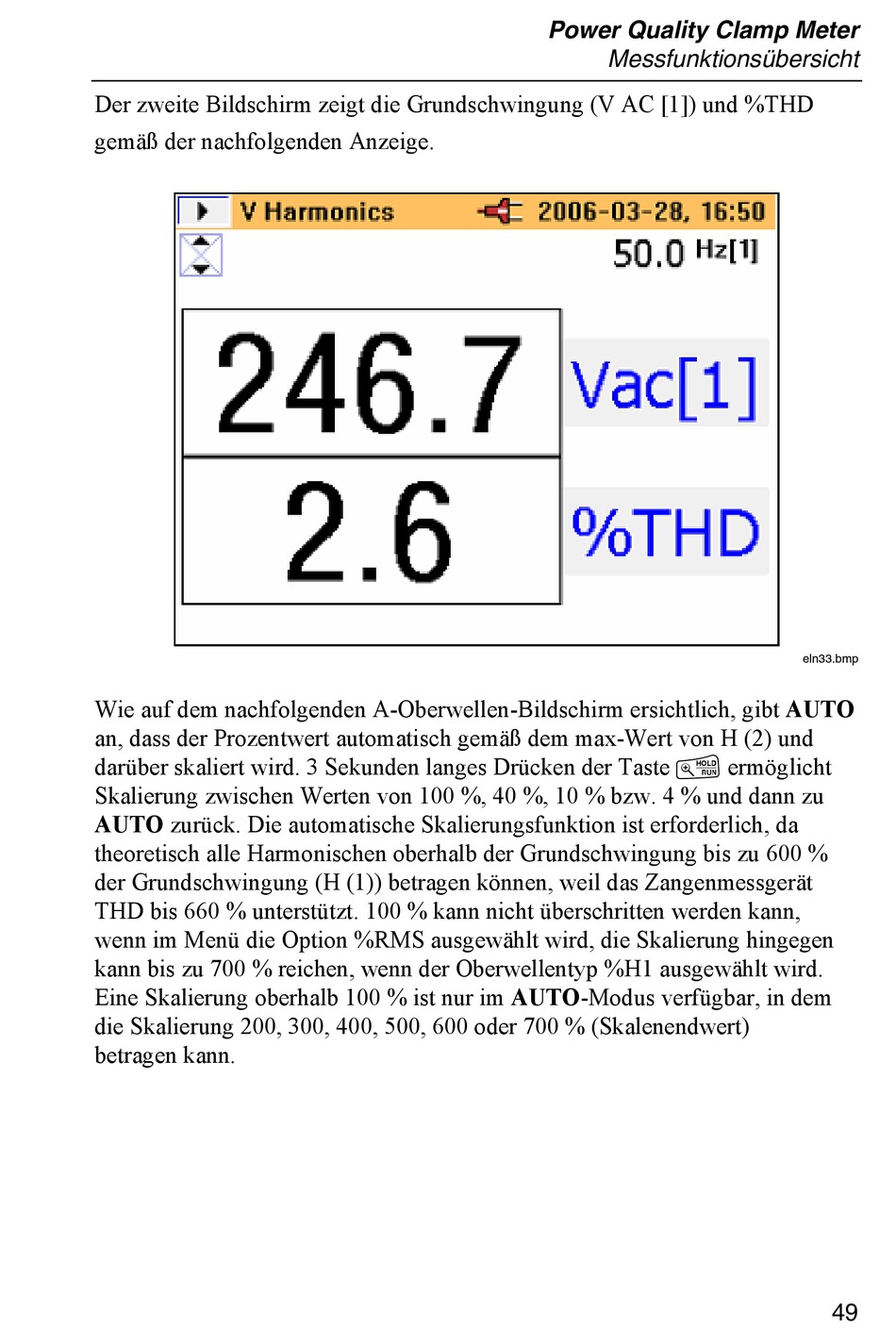

Der zweite Bildschirm zeigt die Grundschwingung (V AC [1]) und %THD
gemäß der nachfolgenden Anzeige.
Wie auf dem nachfolgenden A-Oberwellen-Bildschirm ersichtlich, gibt AUTO
an, dass der Prozentwert automatisch gemäß dem max-Wert von H (2) und
darüber skaliert wird. 3 Sekunden langes Drücken der Taste H ermöglicht
Skalierung zwischen Werten von 100 %, 40 %, 10 % bzw. 4 % und dann zu
AUTO zurück. Die automatische Skalierungsfunktion ist erforderlich, da
theoretisch alle Harmonischen oberhalb der Grundschwingung bis zu 600 %
der Grundschwingung (H (1)) betragen können, weil das Zangenmessgerät
THD bis 660 % unterstützt. 100 % kann nicht überschritten werden kann,
wenn im Menü die Option %RMS ausgewählt wird, die Skalierung hingegen
kann bis zu 700 % reichen, wenn der Oberwellentyp %H1 ausgewählt wird.
Eine Skalierung oberhalb 100 % ist nur im AUTO-Modus verfügbar, in dem
die Skalierung 200, 300, 400, 500, 600 oder 700 % (Skalenendwert)
betragen kann.
49
