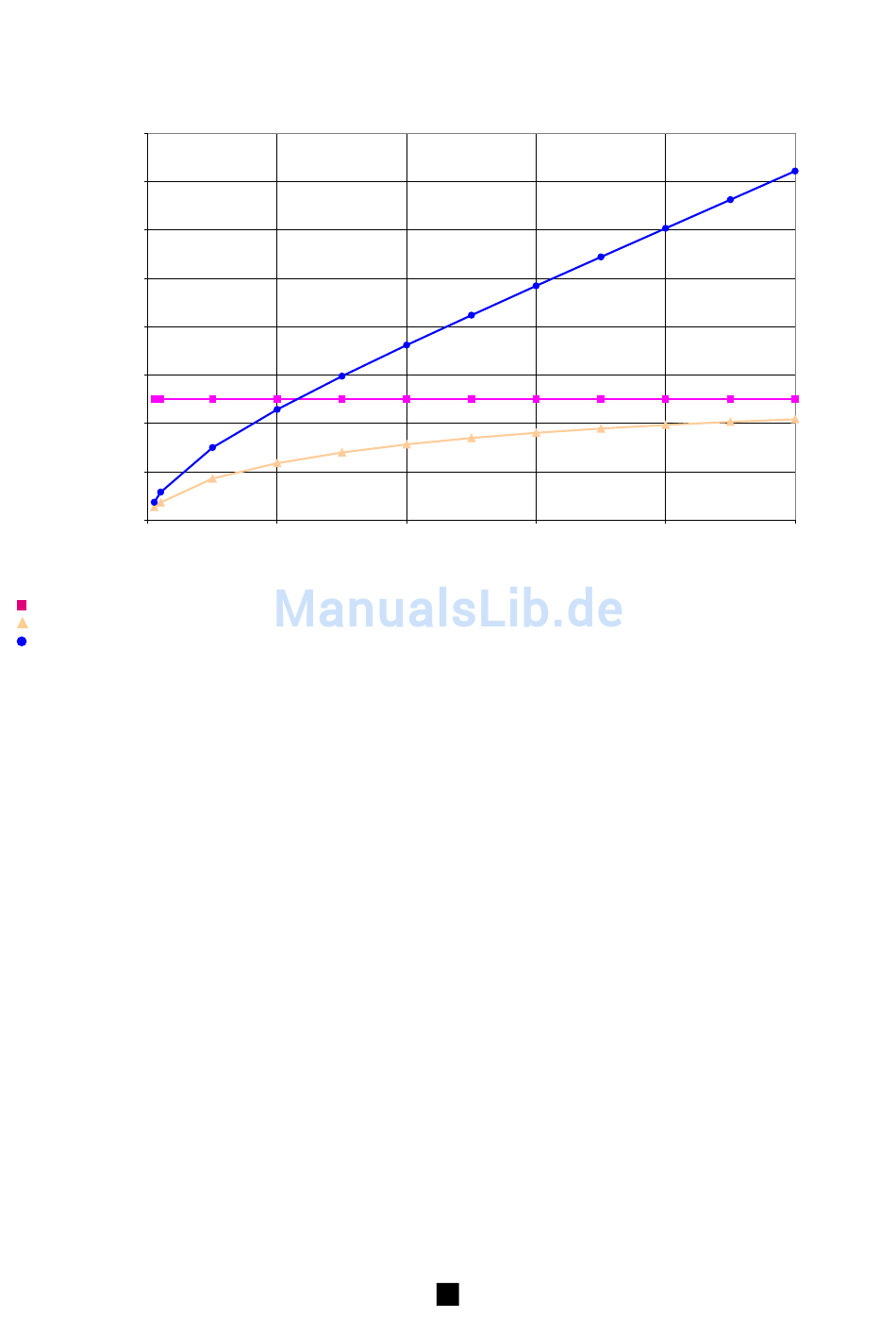

Eine SWEEP-Messung einer solchen Anordnung mit 10 Masten unter Annahme eines Erdungswiderstands R
Mast und einer Induktivität L von 550 µH für die Erdseil-Verbindungen würde die folgenden Ergebnisse liefern:
Z (ohm)
16
14
12
10
8
6
4
2
0
0
Messung der Mastimpedanz mit den AmpFLEX-Stromwandlern
Herkömmliche 4-polige Messung (Gesamtwiderstand der Leitung)
Messung ab Mastspitze (Kettenleiterimpedanz im Netz)
mastimpedanz
1000 2000 3000
8
von 10 Ω für jeden
Mast
F (Hz)
4000 5000
