Manual- Und Sweep-Modus - Chauvin Arnoux C.A 6472 Bedienungsanleitung

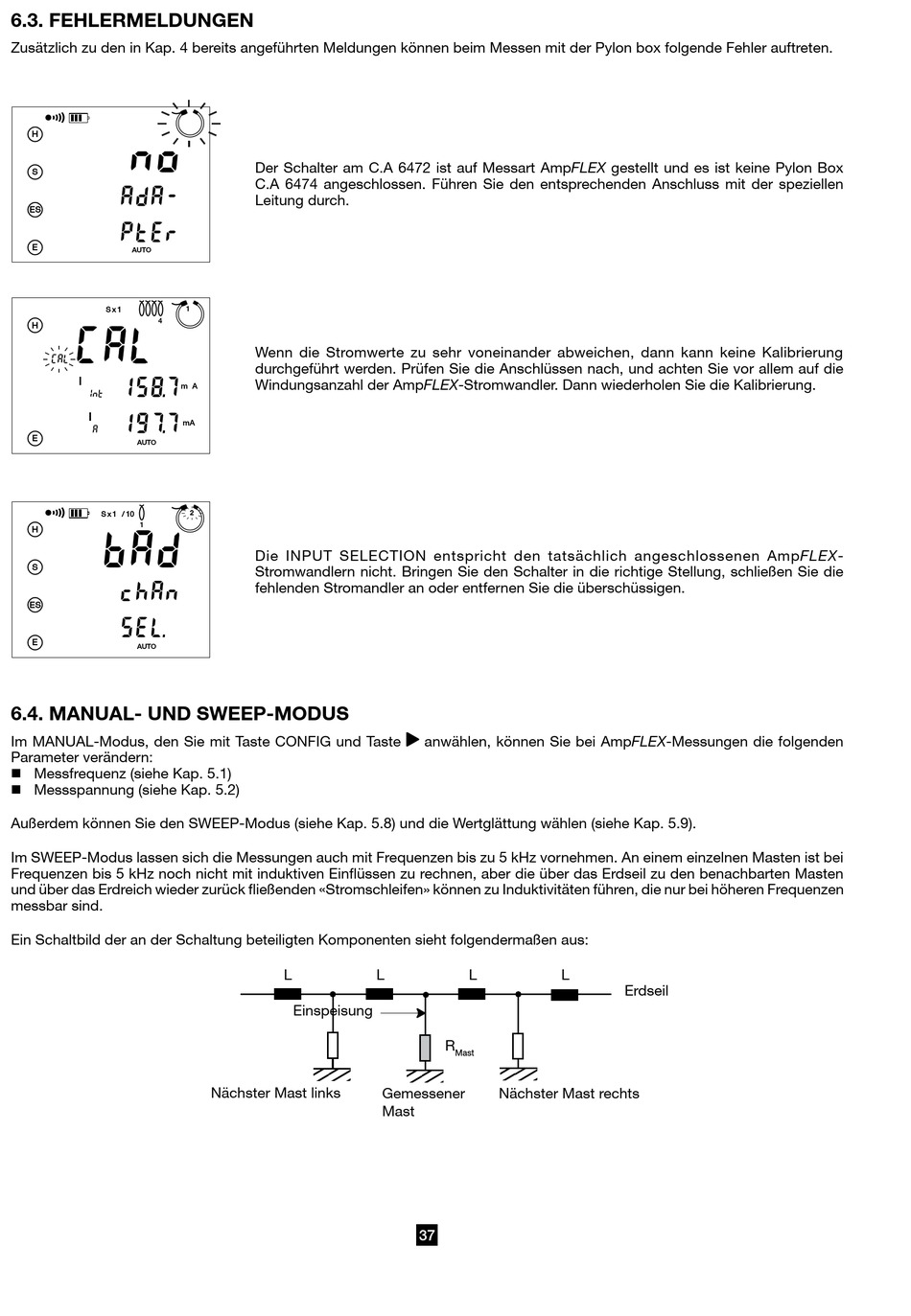

6.3. FEHLErmELdungEn
Zusätzlich zu den in Kap. 4 bereits angeführten Meldungen können beim Messen mit der Pylon box folgende Fehler auftreten.
H
S
ES
E
AUTO
S x 1
4
H
E
AUTO
S x 1 / 10
1
H
S
ES
E
AUTO

6.4. mAnuAL- und swEEP-modus

Im MANUAL-Modus, den Sie mit Taste CONFIG und Taste
Parameter verändern:
 Messfrequenz (siehe Kap. 5.1)
 Messspannung (siehe Kap. 5.2)
Außerdem können Sie den SWEEP-Modus (siehe Kap. 5.8) und die Wertglättung wählen (siehe Kap. 5.9).
Im SWEEP-Modus lassen sich die Messungen auch mit Frequenzen bis zu 5 kHz vornehmen. An einem einzelnen Masten ist bei
Frequenzen bis 5 kHz noch nicht mit induktiven Einflüssen zu rechnen, aber die über das Erdseil zu den benachbarten Masten
und über das Erdreich wieder zurück fließenden «Stromschleifen» können zu Induktivitäten führen, die nur bei höheren Frequenzen
messbar sind.
Ein Schaltbild der an der Schaltung beteiligten Komponenten sieht folgendermaßen aus:
Der Schalter am C.A 6472 ist auf Messart AmpFLEX gestellt und es ist keine Pylon Box
C.A 6474 angeschlossen. Führen Sie den entsprechenden Anschluss mit der speziellen
Leitung durch.
1
Wenn die Stromwerte zu sehr voneinander abweichen, dann kann keine Kalibrierung
durchgeführt werden. Prüfen Sie die Anschlüssen nach, und achten Sie vor allem auf die
Windungsanzahl der AmpFLEX-Stromwandler. Dann wiederholen Sie die Kalibrierung.
m A
mA
2
Die INPUT SELECTION entspricht den tatsächlich angeschlossenen AmpFLEX-
Stromwandlern nicht. Bringen Sie den Schalter in die richtige Stellung, schließen Sie die
fehlenden Stromandler an oder entfernen Sie die überschüssigen.
L
Einspeisung
Nächster Mast links
anwählen, können Sie bei AmpFLEX-Messungen die folgenden
L L
R
Mast
Gemessener Nächster Mast rechts
Mast
7
L
Erdseil
