Andere Messungen - Chauvin Arnoux C.A 6472 Bedienungsanleitung



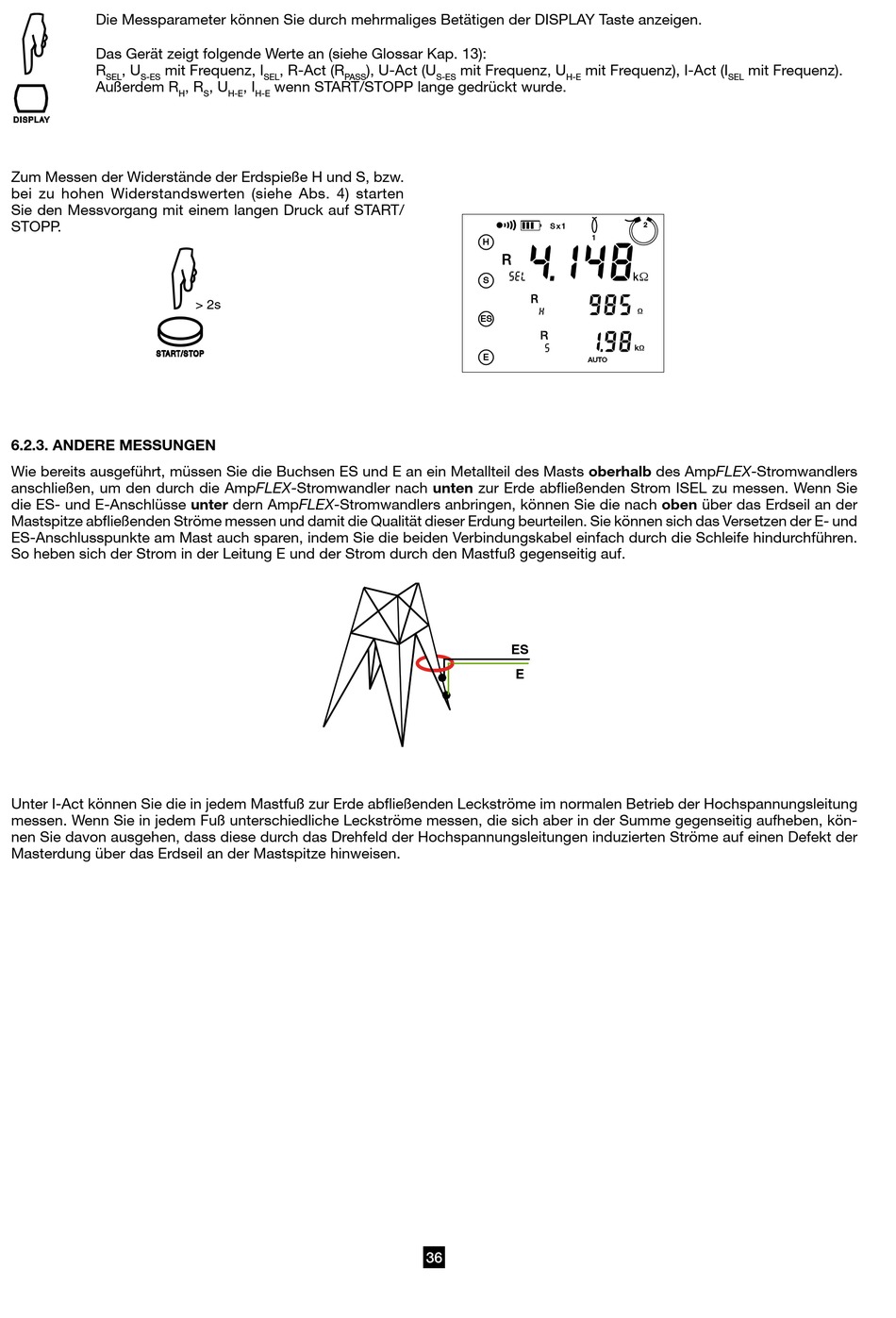

Die Messparameter können Sie durch mehrmaliges Betätigen der DISPLAY Taste anzeigen.
Das Gerät zeigt folgende Werte an (siehe Glossar Kap. 13):
R , U mit Frequenz, I
SEL S-ES
Außerdem R
DISPLAY
Zum Messen der Widerstände der Erdspieße H und S, bzw.
bei zu hohen Widerstandswerten (siehe Abs. 4) starten
Sie den Messvorgang mit einem langen Druck auf START/
STOPP.

START/STOP

6.2.3. AndErE mEssungEn

Wie bereits ausgeführt, müssen Sie die Buchsen ES und E an ein Metallteil des Masts oberhalb des AmpFLEX-Stromwandlers
anschließen, um den durch die AmpFLEX-Stromwandler nach unten zur Erde abfließenden Strom ISEL zu messen. Wenn Sie
die ES- und E-Anschlüsse unter dern AmpFLEX-Stromwandlers anbringen, können Sie die nach oben über das Erdseil an der
Mastspitze abfließenden Ströme messen und damit die Qualität dieser Erdung beurteilen. Sie können sich das Versetzen der E- und
ES-Anschlusspunkte am Mast auch sparen, indem Sie die beiden Verbindungskabel einfach durch die Schleife hindurchführen.
So heben sich der Strom in der Leitung E und der Strom durch den Mastfuß gegenseitig auf.
Unter I-Act können Sie die in jedem Mastfuß zur Erde abfließenden Leckströme im normalen Betrieb der Hochspannungsleitung
messen. Wenn Sie in jedem Fuß unterschiedliche Leckströme messen, die sich aber in der Summe gegenseitig aufheben, kön-
nen Sie davon ausgehen, dass diese durch das Drehfeld der Hochspannungsleitungen induzierten Ströme auf einen Defekt der
Masterdung über das Erdseil an der Mastspitze hinweisen.
, R-Act (R
SEL
, R , U , I wenn START/STOPP lange gedrückt wurde.
H S H-E H-E
> 2s
), U-Act (U mit Frequenz, U
PASS S-ES
H
S
ES
E
6
mit Frequenz), I-Act (I
H-E
2
S x 1
1
k
Ω
Ω
kΩ
AUTO
ES
E
mit Frequenz).
SEL
