199

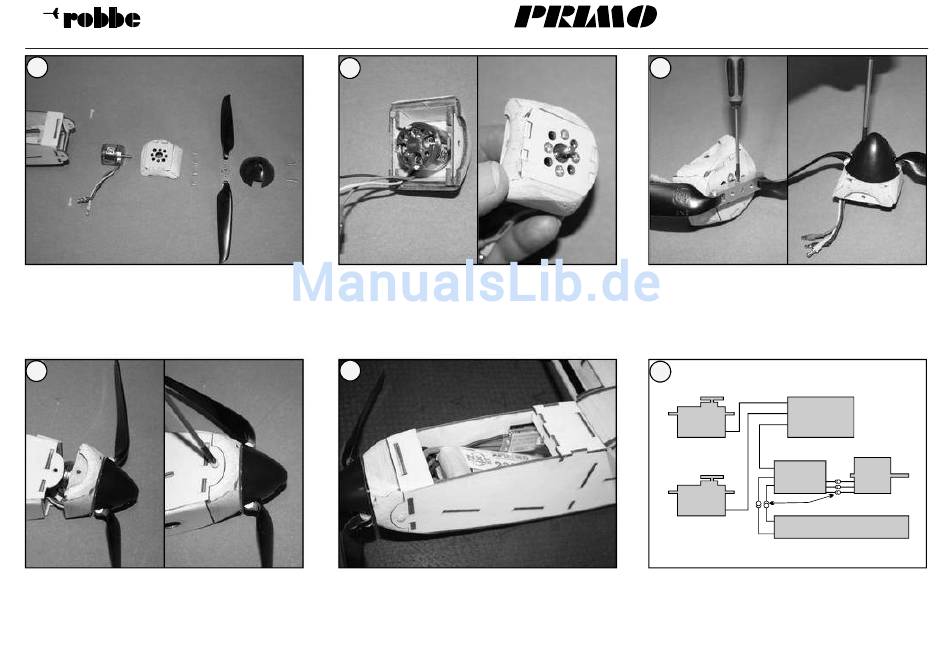

Bild 199
- Teile f•r den Antrieb selktieren.
Probeweise Montage am unbespannten Rumpfkopf.
202
Bild 202
- Antriebseinheit probeweise am Rumpf montieren.
Bau- und Betriebsanleitung
200
Bild 200
- Motor von der Innenseite durch den Motorspant der
Motorhaube durchstecken und verschrauben.
203
Bild 203
- Motorregler mit Klettband an der Seitenwand anbringen.
Die Lage des Antriebsakkus ergibt sich beim Auswiegen.
Ermittelte Akkuposition markieren und Akku ebenfalls mit
Klettband sichern.
-Q
201
Bild 201
- Luftschraubenmittelst•ck auf der Motorwelle verschrauben.
Spinnerkappe aufsetzen, Spaltma† zum Motorspant 1 mm.
Spinnerkappe verschrauben, evtl. Rumpf•bergang
nacharbeiten.
204
Servo H‚he
Empf€nger
-
Regler
+
Stecker / Buchse
Servo Seite
+
Antriebsakku
-
Bild 204
- Anschluss-Schema der RC- und Antriebskomponenten.
2556
No.
Motor
Seite 34
