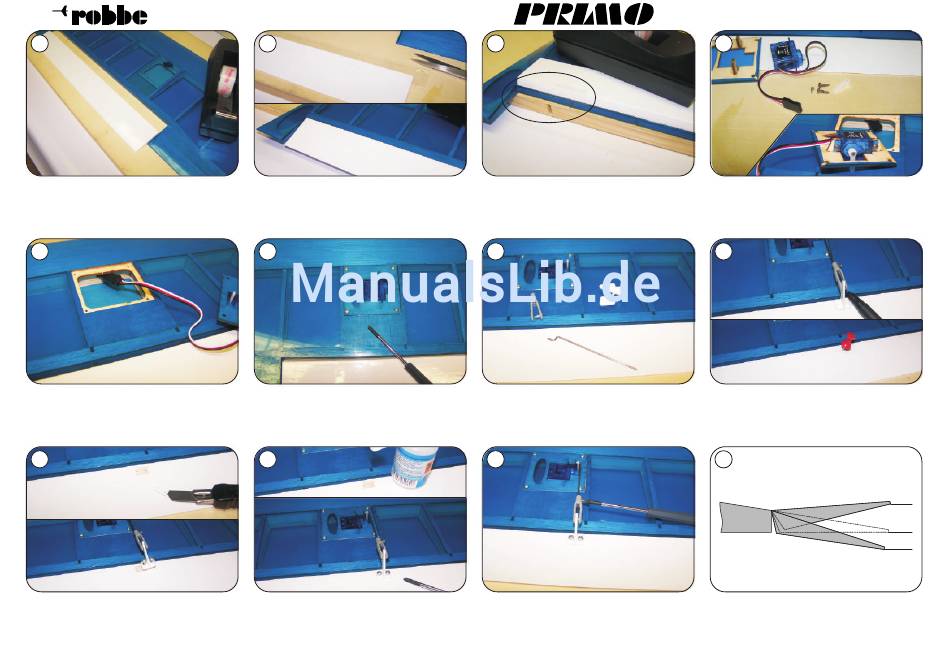

Nach der Bespannung Querruder mit
Filmklebeband anschlagen
41
Servo mit dem Verlängerungskabel
verbinden, evtl. mit Klebeband sichern
45
Bespannung im Auflagebereich des Ruder-
horns entfernen, Befestigungsschrauben
leicht eindrehen
Bau- und Betriebsanleitung
38
Zuerst die Oberseite ankleben, auf
ausreichend Ausschlag nach unten achten
42
Servoeinheit in die Fläche einsetzen und
mit den Schrauben F 36 verschrauben,
Funktionsprobe durchführen
46
Ruderhorn mit Speedkleber aufsetzen und
verschrauben
-Q
39
Rechts und links auf der Unterseite mit
einem kurzen Streifen zusätzlich sichern
43
Anlenkungsgestänge aus den Teilen
F 37, F 38 und F 39 vormontieren
47
Servo und Querruder in Neutralstellung
bringen und mit der Klemmschraube am
Gabelkopf sicher fixieren
2556
No.
40
Servo mit RC-Anlage in Nullstellung
bringen, langen Ruderhebel anschrauben,
Servo in die Halterung schrauben
44
Gestänge am Servo einhängen,
Ruderhorn-Position anzeichnen und in das
Querruder einstechen
48
Ruderausschläge und Differenzierung
gem. Skizze mit der RC-Anlage einstellen
