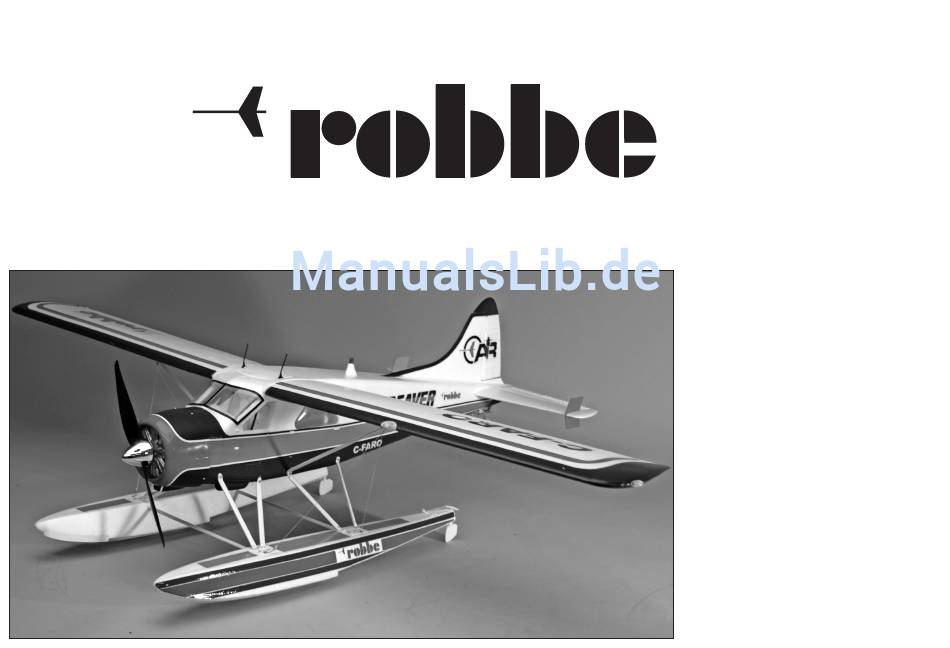

- Seite 1 Bau- und Betriebs an lei tung Schwimmerset Air Beaver No. 25691000...
- Seite 2 Das robbe Schwimmerset ist vorgesehen für das Modell Vor dem ersten Wasserstart sollte das Modell einwandfrei lung berücksichtigen. Air Beaver, eignet sich aber auch für Modelle ähnlicher eingeflogen und ausgetrimmt sein. Größe und mit ähnlichem Gewicht zum Umrüsten auf Zur Wasserung mit ausreichend Schleppgas gleichmäßig Wasserflug.
- Seite 3 Bau- und Betriebsanleitung Schwimmerset Air Beaver 25691000 Bild 1 - Lieferumfang Bild 2 - Die Querstreben in die Schwimmer schieben. Bild 3 - Auf deckungsgleiche Bohrungen achten. - Gewindeschrauben M 2,4 x 20 eindrehen M 2,4 x 20 Bild 4 - Die Stützstreben zuordnen.
- Seite 4 Bau- und Betriebsanleitung Schwimmerset Air Beaver 25691000 Bilder 5 - 7 - Die Stützstreben sind an den Enden mit Kennungen versehen. Diese Kennungen finden sich an den Aufhängungspunkten auf den Schwimmern wieder Bild 8 Ø 2,4 x 8 zugeordneten vorderen Stützstreben...
- Seite 5 Bau- und Betriebsanleitung Schwimmerset Air Beaver 25691000 Bild 9 - Die hinteren Stützstreben mit Blechschrauben Ø 2,4 x 8 mm montieren. Schrauben noch nicht festziehen. Ø 2,4 x 8 Bild 10 - Montagefertige Schwimmer-Einheit. Bild 11 - Stützstreben mit Blechschrauben Ø 3 x 16 mm am Rumpf montieren.
- Seite 6 Bau- und Betriebsanleitung Schwimmerset Air Beaver 25691000 Bild 13 - Die Abspannungen von den Flächenstreben zu den Schwimmern mit Blechschrauben Ø 2,4 x 8 mm an den oberen Strebenpunkten montieren. Ø 2,4 x 8 Ø 2,4 x 8 Bilder 14 und 15 - Die Verspannungen längenmäßig zuordnen und mit...
- Seite 7 Neutralstellung befinden. - Beide Wasserruder in Mittelstellung bringen und Schrauben der Kupplungen anziehen. - Neutralstellung und Laufrichtung der Wasserruder prüfen. Das Modell ist fertig für den ersten Wasserstart. robbe Modellsport GmbH & Co. KG Technische Änderungen vorbehalten © robbe Modellsport...
- Seite 8 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2012 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG robbe Modellsport GmbH & Co. KG Metzloser Str. 38 Telefon: 06644 / 87-0 D36355 Grebenhain www.robbe.com robbe-Form ABBC...
