Verwandte Anleitungen für ROBBE Arcus E 2.2 ARF
Inhaltszusammenfassung für ROBBE Arcus E 2.2 ARF

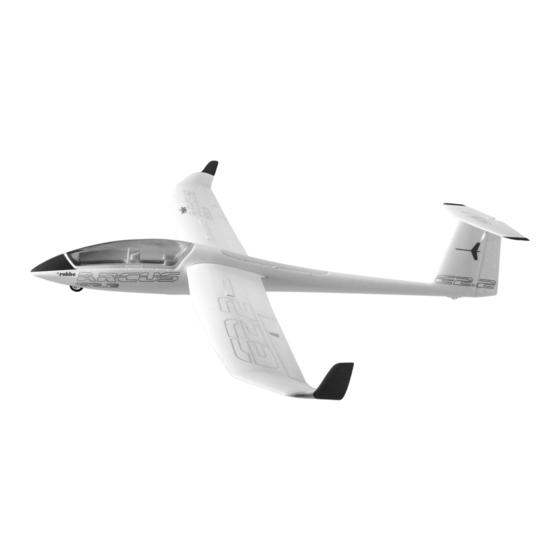

- Seite 1 Bau- und Betriebs an lei tung Arcus E 2.2 ARF No. 2568...
-
Seite 2: Inhaltsverzeichnis
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Seite Inhalt Verehrter Kunde, Technische Daten: Sie haben sich für ein Modellflugzeug aus dem Hause robbe Spannweite: 2240mm Das Original / das Modell Modellsport entschieden. Dafür danken wir Ihnen. Rumpflänge: 1020mm... -
Seite 3: Hinweise Zur Fernsteueranlage
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Hinweis zur Fernsteuerung Zum Fernsteuern des Modells wird eine Anlage mit min- destens 6 Kanälen benötigt. Besonders empfohlen werden 2,4GHz-Anlagen. Die Stromversorgung der Empfangsanlage erfolgt über das eingebaute BEC des Reglers. -
Seite 4: Leitwerksmontage
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Bild 1 Bild 2 Bild 3 - Die Abbildung zeigt den Lieferumfang des Arcus E 2.2. - Hängen Sie das Gestänge mit der Z-Gröpfung in das - Verschrauben Sie nun dann das Höhenleitwerk mit den Ruderhorn vom Höhenleitwerk ein. -
Seite 5: Rc-Einbau
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Bild 7 Bild 8 Bild 9 - Nach dem Anstecken der Tragflächen fixieren Sie diese - Zur Sicherung auch die Schrauben des Tragflächenverbin- - Verbinden Sie anschliessend die Servokabel der am Rumpf mit der Schraube M4,0x20mm. -
Seite 6: Überprüfung Der Funktionen
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Überprüfung der Funktionen: Anschluß für Regler am Empfängerausgang Kanal 3 Anschluß für Servo Klapptriebwerk 1. Antrieb und Klapptriebwerk: Einstellpoti für Endpunkt Das Modell ist mit einem Klapptriebwerk ausgestattet. Für für eingefahrenesTriebwerk den Kraftflug wird das Triebwerk aus dem Rumpf ausge- fahren, so kann das Modell auf Höhe gebracht werden. -
Seite 7: 2.1 Schwerpunkt
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 2.1 Schwerpunkt: Funktionsprobe und Einstellen der Ruder Befestigen Sie den Akku an der vorgesehenen Stelle im - Den Flugakku laden. Rumpf (Abbildung 12). Akku nicht anschließen! - Den Sender einschalten, den Gasknüppel in die Stellung Querruder Tragflächen und Höhenleitwerk montieren. -
Seite 8: Flughinweise
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Flughinweise Ersatzteilliste Arcus E 2.2 ARF Gewährleistung Vor dem Erstflug die Abschnitte „Routineprüfungen vor dem Unsere Artikel sind selbstverständlich mit den gesetzlich Start“ und „Modellbetrieb“ im Abschnitt „Sicherheitshinweise“ Artikelbezeichnung vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. -
Seite 9: Technische Daten Bl 20 A Regler
Bau- und Betriebsanleitung Arcus E 2.2 ARF No. 2568 Technische Daten 20 A Regler: Einstellen der Vollgas- und der Stopposition: Schutzfunktionen Dauerstrom: 20 A (im Falle eines neuen Senders sollte der Gasbereich immer 1. Startschutz: Falls der Motor innerhalb zweier Sekunden Spitzenstrom: 25 A (max. -
Seite 10: Serviceadressen
No. 2568 Hiermit erklärt robbe Modellsport, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons „Konformitätserklärung“.
