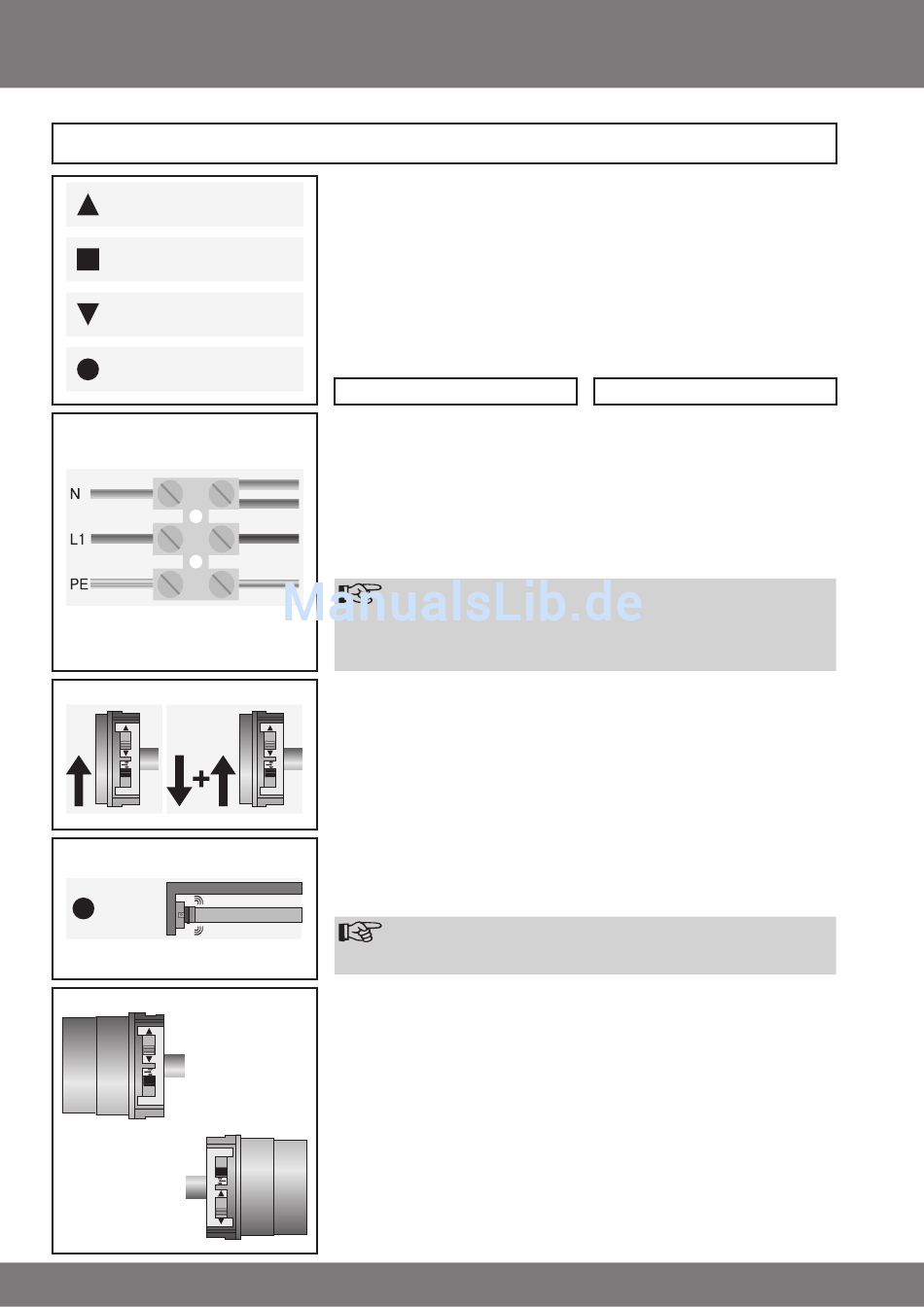

Montage- und Betriebsanleitung
AUF-Taste
STOPP-Taste
AB-Taste
Einlerntaste
1) +2a)
Antriebsleitung
Netzanschluss
blau
braun
grün/gelb
2b)
3)
Klack
Klack
4)
Drehrichtungsschalter
Funkschalter
Funkschalter
Drehrichtungsschalter
8
Inbetriebnahme
Intelligentes Installationsmanagement
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige
Laufrichtung noch keine Endlage eingestellt ist.
Abschluss der Installation nach der automatischen Endlageneinstellung
Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem die obere
Endlage 3 x und anschließend die untere Endlage 3x hintereinander angefahren
wurde. Danach ist die Installation abgeschlossen.
1) Rohrantrieb anschließen
Schließen Sie den Rohrantrieb an die
Spannungsversorgung an und öffnen
Sie das Batteriefach des Handsenders.
blau
2) Rohrantrieb in Lernbereitschaft bringen
braun
2a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Span-
schwarz
nung
Jetzt schalten Sie die Spannung ein.
grün/gelb
Hinweis
Wenn mehrere Rohrantriebe parallel geschaltet werden sollen,
haben Sie die Möglichkeit einen Rohrantrieb aus der Lernbereit-
schaft zu bringen, indem Sie den Funkschalter nach Einschalten
der Spannung in die äußere Position schieben.
2b) Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter
Schieben Sie den Funkschalter in die
innere Position. Falls sich der Funk-
schalter schon in dieser Position be-
findet, schieben Sie den Schalter nach
außen und wieder auf die innere Posi-
tion zurück.
3) Mastersender einlernen
Drücken Sie die Einlerntaste innerhalb
der Lernbereitschaft für 3 Sekunden.
Hinweis
Falls im Empfänger schon ein Sender eingelernt ist, drücken Sie
die Einlerntaste für 10 Sekunden.
4) Überprüfung der Drehrichtungszuordnung
Drücken Sie die AUF- oder AB-Taste
Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung ge-
ändert werden. Gehen Sie wie folgt vor:
Schieben Sie den Drehrichtungsschal-
ter in die gegenüberliegende Position.
Aktion
Der Rohrantrieb geht für 3 Minuten in
Lernbereitschaft
Der Rohrantrieb geht für 3 Minuten in
Lernbereitschaft
Die Quittierung erfolgt durch ein „Klack
- Klack" des Rohrantriebes.
Damit ist der Einlernvorgang beendet.
Der Behang fährt in die gewünschte
Richtung => Die Drehrichtungszuord-
nung ist OK.
Die Drehrichtungszuordnung ist geän-
dert.
Überprüfen Sie die Drehrichtungszu-
ordnung erneut.
Reaktion
