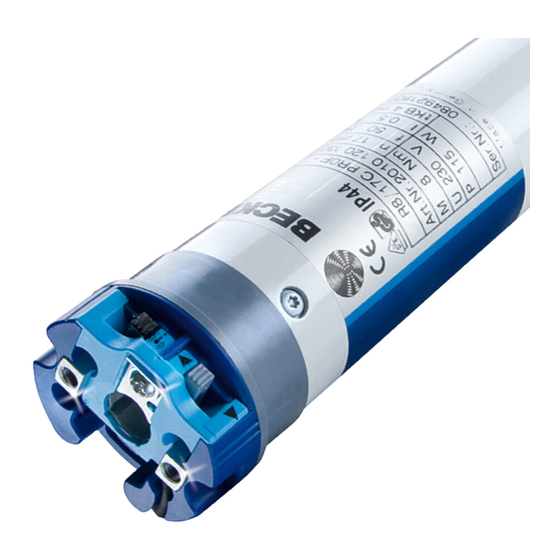

R8/17C PRF+ -
R40/17C PRF+
Montage- und Betriebsanleitung
de
Rollladenantriebe
mit integriertem Funkempfänger
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R8/17C PRF+
Inhaltszusammenfassung für Becker R8/17C PRF+
- Seite 1 R8/17C PRF+ - R40/17C PRF+ Montage- und Betriebsanleitung Rollladenantriebe mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
• Sicheres Einrasten der Hochschiebesicherung • leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen • geeignet für steife Aluminium-, Stahl- und Holz-Profile • Kein Nachstellen der Endlagen: Veränderungen der Panzerlänge werden automatisch ausgeglichen, bei Verwendung von Anschlägen in der oberen Endlage. • Sicherheitsabschaltung gemäß europäischer Maschinenrichtlinie (Wiederanlaufschutz) • Drehmomenterkennung bei festgefrorenem oder blockiertem Rollladenpanzer verhindert Beschädigung des Rollladens • Optimale Anpassung des Schließmoments an die Anlage • Deutlich reduzierte Panzer- und Anschlagsbelastung auch bei Isolierputz • Schonender Betrieb von Anlage und Antrieb erhöht die Lebensdauer • Mit steckbarer Becker-Anschlussleitung Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen kön- nen zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass bauliche Ver- änderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 4 • Fest montierte Steuereinrichtungen müssen sichtbar angebracht werden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen. • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abgestimmt sein. • Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohrantriebs. • Bewegliche Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer anderen Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden. • Quetsch- und Scherstellen sind zu vermeiden oder zu sichern. • Bei der Installation des Antriebes muss eine allpolige Trennmöglichkeit vom Netz mit mindestens 3 mm Kontaktöffnungsweite pro Pol vorgesehen werden (EN 60335). • Wenn die Netzanschlussleitung des Antriebes beschädigt wird, muss diese durch eine Netzanschlussleitung glei- chen Typs (steckbar) ersetzt werden, die beim Antriebshersteller erhältlich ist. • Der Antrieb darf nicht an der Netzanschlussleitung transportiert werden. • Antriebe mit der Anschlussleitung H05VV-F dürfen nur im Innenbereich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Becker Produktkatalog für das mechanische Zubehör, verwendet werden.
-
Seite 5: Bestimmungsgemäße Verwendung
Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden besteht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht. Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Handeln haftet Becker-Antriebe nicht für dadurch verursachte Schäden. - Seite 6 Montage- und Betriebsanleitung Montage des Rollladenantriebes Achtung Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Becker Pro- duktkatalog für das mechanische Zubehör, verwendet wer- den. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauer- werks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Gewicht des Rollladens) überzeugen.
-
Seite 7: Quittierung
4. Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt, mit der Wickelwelle: Antriebsgröße Wickelwellen-Ø Drehmoment Befestigungsschrauben [mm] [mm] max. [Nm] Mitnehmer (4 Stck.) 60 - 70 mm Blechschraube Ø 45 Kunststoff- oder Ø 4,8 x 9,5 mm Druckguß-Mitnehmer Der Antriebshersteller empfiehlt, auch das Gegenlager mit der Wickelwelle zu verschrauben. - Seite 8 Montage- und Betriebsanleitung AUF-Taste STOPP-Taste AB-Taste Einlerntaste Aktion Reaktion 1) Rohrantrieb anschließen 1) +2a) Schließen Sie den Rohrantrieb an die Spannungsversorgung an und öffnen Sie das Batteriefach des Handsenders. Netzanschluss Antriebsleitung blau blau 2) Rohrantrieb in Lernbereitschaft bringen 2a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Span- schwarz schwarz nung braun Jetzt schalten Sie die Spannung ein. Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft grün/gelb...
-
Seite 9: Einstellen Der Endlagen
5) Einstellen der Endlagen Hinweis Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung in Selbsthaltung. Die untere Endlage muss immer zuerst programmiert werden. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird. Es gibt 4 Möglichkeiten der Endlageneinstellung: a) Punkt unten zu Punkt oben ohne Anschlag c) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag b) Punkt unten zu Anschlag oben d) Hochschiebesicherung in der unteren Endlage zu Anschlag oben Aktion Reaktion... -
Seite 10: Verändern Der Eingestellten Endlagen
Montage- und Betriebsanleitung Aktion Reaktion zu 5d) Hochschiebesicherung in der unteren Endlage zu Anschlag oben Fahren Sie ab bis in die untere Endlage. Der Rohrantrieb schaltet selbständig Anschließend fahren Sie auf bis gegen Der Rohrantrieb schaltet selbständig den oberen, dauerhaft vorhandenen Anschlag. Die Endlagen sind eingestellt. 6) Verändern der eingestellten Endlagen Hinweis Das Verändern der eingestellten Endlagen kann nur über den Ma- stersender erfolgen. -
Seite 11: Endlagen Löschen
Aktion Reaktion 7) Endlagen löschen Hinweis Das Löschen der eingestellten Endlagen kann nur über den Ma- stersender erfolgen. 7a) Endlagen einzeln löschen Fahren Sie die zu löschende Endlage Drücken Sie nun zuerst die Einlerntaste Die Quittierung erfolgt durch ein „Klack und innerhalb 3 Sekunden zusätzlich - Klack“ des Rohrantriebes. Klack die STOPP-Taste und halten Sie die bei- Die Endlage wurde gelöscht. -
Seite 12: Einlernen Weiterer Sender
Montage- und Betriebsanleitung Aktion Reaktion 9) Lüftungsposition Hinweis Mit dieser Funktion können Sie den Rollladen aus der untersten Endlage soweit wieder Auffahren, dass die Lüftungsschlitze ge- öffnet werden. Vor dem Einstellen der Lüftungsposition müssen beide Endlagen eingestellt sein. 9a) Einstellen der Lüftungsposition Fahren Sie den Behang in die ge- wünschte Lüftungsposition. Drücken Sie nun zuerst die STOPP-Ta- Die Quittierung erfolgt durch ein „Klack“ ste und innerhalb 3 Sekunden zusätz- des Rohrantriebes. lich die AUF-Taste und halten Sie die Die Lüftungsposition wurde gespei- beiden Tasten gedrückt. -
Seite 13: Master Überschreiben
Aktion Reaktion 11) Sender löschen 11a) 11a) Sender einzeln löschen Hinweis Der unter 3) eingelernte Mastersender kann nicht gelöscht wer- den. Er kann nur überschrieben werden (siehe Punkt 12). Drücken Sie die Einlerntaste am Ma- Die Quittierung erfolgt durch ein „Klack“ stersender für 3 Sekunden. des Rohrantriebes. Klack Jetzt drücken Sie die Einlerntaste des Die Quittierung erfolgt durch ein „Klack“ zu löschenden Senders für 3 Sekunden des Rohrantriebes. -
Seite 14: Programmieren Der Fahrzeiten
Klack gelöscht. Programmieren der Fahrzeiten Hinweis Diese Funktion ist nur mit den Sendern MemoControl MC441 und MC411 des Becker-Steuerungs-Pro- grammes Centronic möglich. Jeder Rohrantrieb kann die Schaltzeit für eine AUF- und AB-Bewegung speichern. In der Schiebeschalterstellung „Uhr“ wird diese Rollladenbewegung alle 24 Stunden wiederholt. -
Seite 15: Technische Daten
Technische Daten R8/17C PRF+ R12/17C PRF+ R20/17C PRF+ R30/17C PRF+ R40/17C PRF+ Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung (W) Nennstromaufnahme (A) 0,45 0,50 0,75 0,90 1,18 Betriebsart S2 4 Min. Schutzart IP 44 Kl. -
Seite 16: Kurzanleitung Inbetriebnahme Prf
Montage- und Betriebsanleitung Kurzanleitung Inbetriebnahme PRF+ Vorsicht Für Inbetriebnahme, Betrieb und Instandsetzung der Anlage sind die Angaben der Montage- und Betrieb- sanleitung unbedingt zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. 1. Anschluss 4. Einlernen der Endlagen Punkt unten zu Punkt oben ohne Anschlag Schließen Sie die Litzen, wie im unteren Beispiel, an die Netz- zuleitung an. Fahren Sie die gewünschte untere Endlage an. Anschließend drücken Sie die Einlern- und ABTaste bis der Netzanschluss Antriebsleitung Antrieb klackt.
