Montage- und Betriebsanleitung

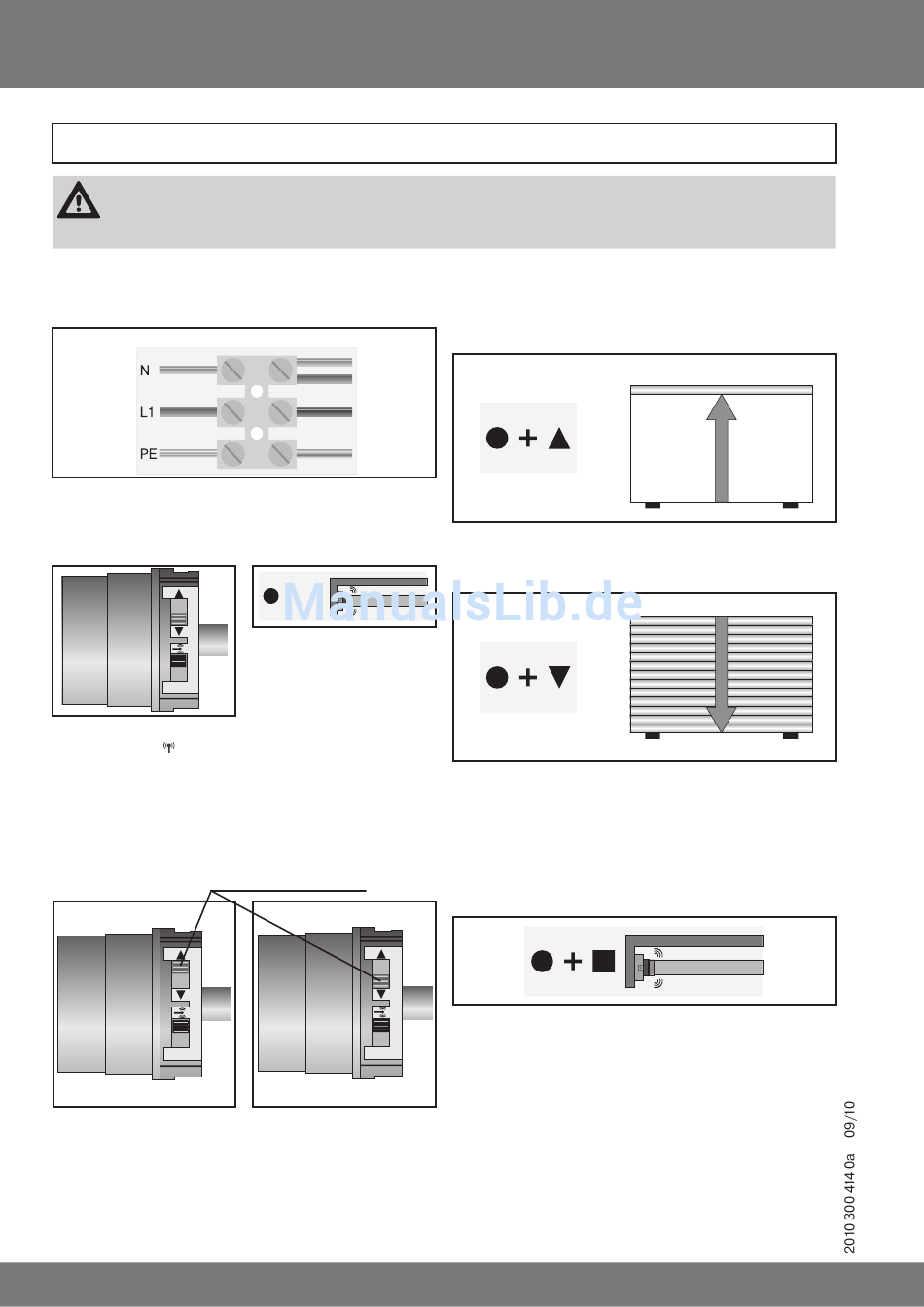

Kurzanleitung Inbetriebnahme PROF+
Vorsicht
Für Inbetriebnahme, Betrieb und Instandsetzung der Anlage sind die Angaben der Montage- und Betriebs-
anleitung unbedingt zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht
für entstandene Personen- oder Sachschäden sowie Folgeschäden.
1. Anschluss
Schließen Sie die Litzen, wie im unteren Beispiel, an die Netz-
zuleitung an.
Netzanschluss
blau
braun
grün/gelb
Die braune und blaue Antriebslitze werden zusammen an „N"
angeschlossen.
2. Einlernen des Mastersenders
Schalten Sie den Funkschal-
ter in die Position
. (Antrieb
ist für 3 Min. in Lernbereit-
schaft)
3. Drehrichtung überprüfen / korrigieren
Schalten Sie bei verkehrter Drehrichtung den Drehrichtungs-
schalter am Antrieb um.
Drehrichtung umkehren
Die Drehrichtung kann nur umgeschaltet werden, wenn keine
Endlagen eingelernt sind!
20
Antriebsleitung
blau
braun
schwarz
grün/gelb
Klack
Klack
Drücken Sie die Einlerntaste
am Mastersender, bis der An-
trieb 2 x klackt.
4. Einlernen der Endlagen
Punkt oben zu Punkt unten
Fahren Sie die gewünschte obere Endlage an.
Anschließend drücken Sie die Einlern- und AUF-Taste bis der
Antrieb klackt.
Fahren Sie die gewünschte untere Endlage an.
Anschließend drücken Sie die Einlern- und AB-Taste, bis der
Antrieb klackt.
Bei festen Anschlägen (Stopper für die obere Endlage oder
Hochschiebesicherungen für die untere Endlage) stoppt der
Antrieb bei der Installationsfahrt selbsttätig und speichert die
Endlage(n) automatisch ab.
5. Löschen der Endlage(n)
Drücken Sie die Einlern- und STOPP-Taste, bis der Antrieb
2 x klackt.
Befindet sich der Antrieb zwischen den Endlagen, werden
beide Endlagen gelöscht. Befindet sich der Antrieb in einer
Endlage, wird nur diese gelöscht.
Klack
Klack
Klack
Klack
