Becker C03 Montage- Und Betriebsanleitung

Becker C03 Montage- Und Betriebsanleitung

Mit integriertem funkempfaenger

Werbung

R8...R30
Modell: C03
Montage- und Betriebsanleitung
de

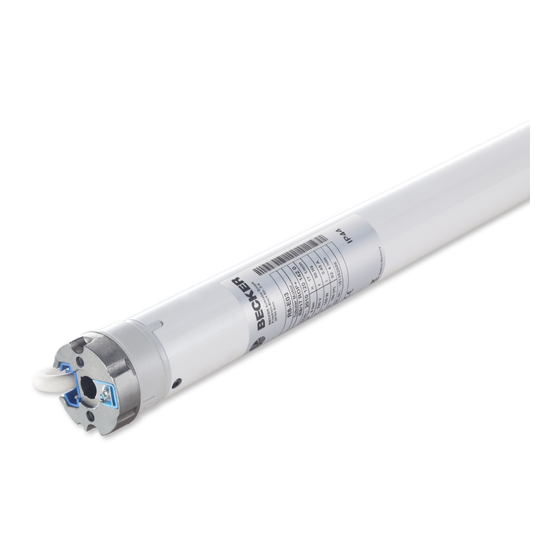

Rollladenantrieb mit integriertem Funkempfänger
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 588 0     08.09.2016
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Becker C03

  • Seite 1 R8...R30 Modell: C03 Montage- und Betriebsanleitung Rollladenantrieb mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 588 0     08.09.2016    Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ...............................  4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage .....................................  6 Montage des Antriebs .............................. 6 Lösen des Steckzapfens .............................. 7 Mitnehmersicherung ...............................  7 Montage des Mitnehmers mit Sicherung an der Abtriebswelle ..................
  • Seite 3: Allgemeines

    Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und geeignete Sender sind frei kombinierbar • Einfache Einstellung der Endlagen über den Sender •...
  • Seite 4: Gewährleistung

    Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
  • Seite 5 • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebsher- steller freigegeben sind. Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefähr- den Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdproduk- ten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist.
  • Seite 6: Bestimmungsgemäße Verwendung

    ACHTUNG Sicherheitshinweise zur Vermeidung von Sachschäden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen si- cherstellen. • Der Antrieb darf nicht an der Anschlussleitung transportiert werden. • Alle rastbaren Verbindungen und Befestigungsschrauben der Lager müssen auf festen Sitz überprüft werden. •...
  • Seite 7: Lösen Des Steckzapfens

    Ermitteln Sie den seitlichen Platzbedarf (M) durch Messen von Antriebskopf und Wandlager. Das lichte Maß des Kastens (X) abzüglich des seitlichen Platzbedarfes (M) und Gegenlager (G) ergibt die Länge (L) der Wickelwelle: L=X-M-G. Je nach Kombination von Antrieb und Wandlager variiert der seitliche Platzbedarf (M). Befestigen Sie dann Wand- und Gegenlager.
  • Seite 8: Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle

    Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben.
  • Seite 9: Verbinden Des Mitnehmers Mit Der Wickelwelle Ø45

    Verbinden des Mitnehmers mit der Wickelwelle Ø45 Antriebsgröße Wickelwellen-Ø Drehmoment Befestigungsschrauben [mm] [mm] max. [Nm] Mitnehmer (4 Stück) Ø 45 50 - 70 mm Kunststoffmitnehmer Blechschraube Ø 4,8 x 9,5 mm Ø 45 50 - 85 mm Kunststoffmitnehmer Blechschraube für Hindernisserkennung Ø...
  • Seite 10: Inbetriebnahme

    Inbetriebnahme Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste Rohrantrieb quittiert mit 1x Klack Rohrantrieb quittiert mit 2x Klack Rohrantrieb quittiert mit 3x Klack Rohrantrieb anschließen 230V AC / 50 Hz Schließen Sie den Rohrantrieb an die Spannungsversorgung an. 1 = blau 3 = schwarz 2 = braun 4 = grün-gelb Rohrantrieb in Lernbereitschaft bringen...
  • Seite 11: Überprüfung Der Drehrichtungszuordnung

    Überprüfung der Drehrichtungszuordnung Das Ändern der Drehrichtung ist nur möglich, wenn keine Endlagen eingestellt sind. Drücken Sie die AUF- oder AB-Taste. ▻ Der Behang fährt in die gewünschte Richtung. ► Die Drehrichtungszuordnung ist OK. Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor: Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden.
  • Seite 12: Punkt Oben Zu Punkt Unten

    Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Fahren Sie die gewünschte obere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die AUF-Taste und halten Sie die beiden Tasten gedrückt. ▻ Die Quittierung erfolgt durch ein „Klack“ des Rohrantriebes. Anschließend fahren Sie die gewünschte untere Endlage an.
  • Seite 13: Endlagen Löschen

    Endlagen löschen ACHTUNG Beim Löschen der Endlagen werden alle eingestellten Funktionen (Zwischenposition I, Zwi- schenposition II, Festfrierschutz oben, Hinderniserkennung, Fahrzeiten) mit gelöscht. Das Löschen der eingestellten Endlagen kann nur über den Mastersender erfolgen. Ge- löschte Endlagen werden über ESI angezeigt. Fahren Sie den Behang zwischen die Endlagen.
  • Seite 14: Einlernen Weiterer Sender

    Einlernen weiterer Sender Es können neben dem Mastersender noch bis zu 15 Sender in den Rohrantrieb eingelernt werden. Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden. ▻ Die Quittierung erfolgt durch ein „Klack“ des Rohrantriebes. Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Rohrantrieb noch nicht bekannt ist, für 3 Sekunden.
  • Seite 15: Master Überschreiben

    Master überschreiben Damit der neue Mastersender nur in den gewünschten Rohrantrieb eingelernt wird, müs- sen Sie alle anderen Rohrantriebe, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen. Nach Wiedereinschalten der Spannung führen Sie dazu mit dem Sender dieser Rohrantriebe einen Fahr- oder Stopp-Befehl aus. Schalten Sie die Spannungsversorgung des Rohrantriebes aus und nach 5 Sekunden 230V AC / 50 Hz wieder ein.
  • Seite 16: Hinderniserkennung

    Um ein sicheres Einlaufen des Rollladenpanzers in die Führungsschienen zu gewährleisten, ist innerhalb von ca. 1,5 Wickelwellen- umdrehungen aus der oberen Endlage die Hindernisserkennung inaktiv. Programmieren der Fahrzeiten Diese Funktion ist nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes Centronic möglich. Dieser Rohrantrieb kann je eine Schaltzeit für eine AUF- und eine AB-Fahrt speichern.
  • Seite 17: Technische Daten Ø45

    Technische Daten Ø45 Modell R8-17-C03 R12-17-C03 R20-17-C03 R30-17-C03 R8/17 R12/17 R20/17 R30/17 ROPF+ ROPF+ ROPF+ ROPF+ Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,45 0,75 Betriebsart S2 4 Min.
  • Seite 18: Anschlussbeispiel

    Störung Ursache Abhilfe Eingestellte Schaltzeiten ändern sich. Häufige 230 V AC-Netzunterbrechungen. Schwankungen in der 50 Hz-Netzfre- quenz. Bei der Einlernfahrt erreicht der Antrieb Bei der Einlernfahrt reagiert der Antrieb Fahren Sie kurz AB und anschl. wieder nicht die einzulernende Endlage. aus Sicherheitsgründen sensibel auf AUF, bis Sie die obere Endlage erreicht Schwergängigkeiten um Beschädigungen...
  • Seite 19: Konformitätserklärung

    Konformitätserklärung...

Diese Anleitung auch für:

R30-17-c03R8-17-c03R12-17-c03R20-17-c03
