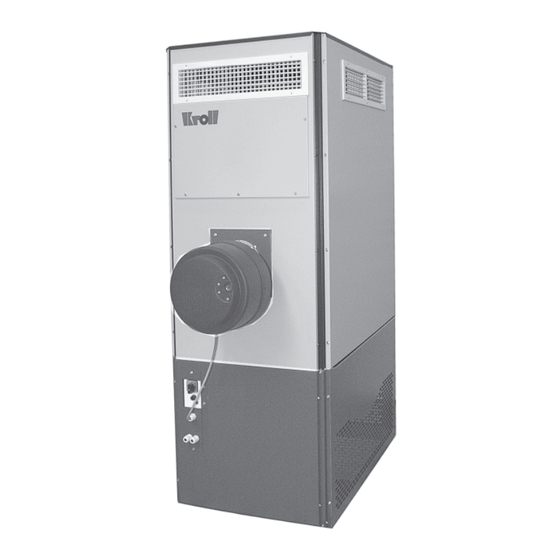

Kroll 25 S Technisches Arbeitsheft

Vorschau ausblenden Andere Handbücher für 25 S:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
880710
Technisches Arbeitsheft
25 S - 110 S
Stand Juli 2008
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kroll 25 S

Inhaltszusammenfassung für Kroll 25 S

  • Seite 1 880710 Technisches Arbeitsheft 25 S - 110 S Stand Juli 2008...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Seite Gerätebeschreibung Aufstellungshinweise Geräteübersicht Technische Daten 25 S – 110 S Maßtabelle 25 S – 110 S Technische Daten K – Geräte Anbauteile – Systematik WLE Anbauteile – Ansaugzubehör 10 - 12 WLE Anbauteile – Ausblaszubehör 13 - 15 Befestigungszubehör...

  • Seite 3: Gerätebeschreibung

    Gerätebeschreibung – Warmlufterzeuger ( WLE ) der Baureihe S sind direktbeheizte Geräte und zeichnen sich durch variable Einsatzmöglichkeiten aus. Im Gegensatz zu anderen Heizsystemen ist Ihre Aufstellung direkt in dem zu beheizenden Raum möglich. Verwendet werden die Geräte ausschließlich zu industriellen und gewerblichen Zwecken in Hallen und Groß- räumen jeglicher Art.

  • Seite 4: Aufstellungshinweise

    Aufstellungshinweise Die Geräte dürfen nur unter Zugrundelegung der gültigen Bestimmungen und der Verordnung für Feuerstät- ten (Feu-Vo) der jeweiligen Bundesländer aufgestellt werden. Wahl des Aufstellungsortes Bei der Festlegung des Aufstellungsortes sind die Anforderungen abzustimmen in Bezug auf: a) Brandschutz und betriebliche Gefährdung b) Funktion, (z.B.

  • Seite 5: Geräteübersicht

    Geräteübersicht Komplett mit Ansaug-Bauteilen und Ausblashaube für 3seitigen freien Ausblas; mit Antrieb; Schaltschrank; Geräte-Kombi- Regler, komplett verdrahtet. Standardausführung Ohne Ansaug- und Ausblasbauteile für erhöhte Förderdrücke mit Antrieb, Schaltschrank, Geräte-Kombi-Regler, komplett verdrahtet, in liegender und stehender Ausführung. Kanalausführung...

  • Seite 6: Technische Daten 25 S - 110 S

    Technische Daten 25 S - 110 S Warmlufterzeuger nach DIN 4794 für Öl- oder Gasfeuerung für Direktausblas mit Ausblasjalousien. Komplett mit Ansaugbauteilen und Ausblasjalousie, nach 3 Seiten blasend, mit Antrieb, eingebautem Schaltschrank und Geräte-Kombiregler, Rauchgasstutzen nach hinten, komplett verdrahtet mit Brennerplatte.

  • Seite 7: Maßtabelle 25S - 110S

    Maßtabelle 25S - 110S Gewicht Type EØ G Ø H Ø [kg] 1275 1500 1110 1645 1195 1085 1835 1425 1150 1895 1545 1075 110S 1150 1985 1545 1075 Alle Masse in mm...

  • Seite 8: Technische Daten K - Geräte

    Motor Motor Motor (1,2/20°C) nahme nahme nahme nahme nahme nahme m³/h dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 25 S 1450 0,38 0,65 0,65 0,65 2710 0,65 1,28 1,28 40 S 55 S 3400 70 S 4300 95 S 6000 110 S...

  • Seite 9: Anbauteile - Systematik

    Anbauteile - Systematik Stahlschornstein Liegende Ausführung: LL = liegend links LR = liegend rechts (Abbildung LL) Stehende Ausführung Ansicht „C“ (vorn) ist immer auf den Brenner gesehen Die Warmlufterzeuger für Kanalbau können mit den angeführten bauteilen ausgerüstet bzw. ergänzt werden. Die Bauteile sind aus verzinktem Blech gefertigt.

  • Seite 10: Wle Anbauteile - Ansaugzubehör

    WLE - Anbauteile Ansaugzubehör 100 Unterbaublinddeckel Längsseitig Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S 1005 1070 1070 stirnseitig 105 Umluftgitter Längsseitig Maß [mm] 25 S 40 S 55 S 70 S 95 S...
  • Seite 11 WLE - Anbauteile Ansaugzubehör 120 Jalousieklappe Längsseitig (Verstellung manuell oder mit Motor) Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S 1000 1000 Profil Stirnseitig (Verstellung manuell oder mit Motor) Profil 135 Taschenluftfilter G4 Maß [mm]...
  • Seite 12 WLE - Anbauteile 1. Ansaugzubehör 150 Schalldämpfer längs- und stirnseitig Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S Separat anzulegen nach Berechnung Profil 160 Mauerstutzen + Steckstutzen Mauerstutzen Maß [mm] 25 S 40 S...

  • Seite 13: Wle Anbauteile - Ausblaszubehör

    WLE - Anbauteile 2. Ausblaszubehör 200 Zuluftgitter waagrechte + senkrechte Lamellen längsseitig (Nennmaße) Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S stirnseitig (Nennmaße) Maß [mm] 25 S 40 S 55 S 70 S 95 S...
  • Seite 14 WLE - Anbauteile 2. Ausblaszubehör 230 Ausblas- T-Haube längsseitig Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S a / c / g 1055 1055 b / d Profil 231 Ausblas- T-Haube stirnseitig Maß [mm]...
  • Seite 15 WLE - Anbauteile 2. Ausblaszubehör 249 Bogen Für Ausblaskopf Typ 250 Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S nach Angabe nach Angabe Profil 250 Ausblaskopf Maß [mm] 25 S 40 S 55 S...

  • Seite 16: Befestigungszubehör

    WLE - Anbauteile 3 Befestigungsteile 310 Standgerüst Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S 1095 1160 1160 Profil 50 x 50 320 Wandkonsole längsseitig paarweise Maß [mm] 25 S 40 S 55 S...

  • Seite 17: Wle Anbauteile - Brenner - Frischluftzuführung

    WLE - Anbauteile 4. Brenner - Frischluftzuführung 400 Brennerverkleidung Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S Profil 410 Ansaugbogen Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S d Ø...
  • Seite 18 WLE - Anbauteile 441 Dachplatte Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S Ansaugrohr Ø d Ø 442 Rosette Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S Ansaugrohr Ø...

  • Seite 19: Rauchgaszubehör

    WLE - Anbauteile 5. Rauchgaszubehör 510 Rauchgasbogen Mit Tür 90 Maß [mm] 25 S 40 S 55 S 70 S 95 S 110 S d Ø α 90° 520 Rauchgasrohr Maß [mm] 25 S 40 S 55 S 70 S...

  • Seite 20: Wle - Elektrozubehör

    WLE - Elektrozubehör Montage Montage nur durch autorisiertes Fachpersonal Fehlschaltungen können zur Beschädigung des Regelgerätes führen! Für Schäden, die durch falschen Anschluss und/oder unsachgemäße Handhabung entstehen, wird nicht gehaftet. - Vor Arbeiten am Gerät Leitungen spannungsfrei schalten - Leitungen können auch bei abgeschaltetem Gerät Netzspannung führen!. - Der Anschluss darf nur durch autorisiertes Fachpersonal erfolgen ! - Für den Anschluss Gerät durch lösen der 4 Rändelschrauben öffnen.

  • Seite 21: Versorgungsspannung

    WLE - Elektrozubehör Beschreibung elektronischer Thermostat, einstufig mit Schaltuhr zur Umstellung auf Tag- und Nachbetrieb Kurzbschreibung Der Regler erfasst mit einem Temperatursensor die Isttemperatur an einem Messort und steuert in Abhän gigkeit der Regelabweichung zur Solltemperatur ein Relais. Die Solltemperatur kann für Tag und Nacht separat eingestellt werden.
  • Seite 22 WLE - Elektrozubehör Löschen von Schaltzeiten: Jede programmierte Schaltzeit kann einzeln gelöscht werden. Dazu den Schiebeschalter auf P stellen und Mode so oft drücken, bis der entspre- chende Speicherplatz blinkt. Mit den +/- Tasten auf 23.59 Uhr stellen und warten bis die Zeit blinkt. Die + Taste kurz drücken. Jetzt erscheinen wieder die drei Balken.

  • Seite 23: Raumthermostate

    Raumthermostate Raumthermostat - RT Artikel-Nr. 006859 In Kunststoffgehäuse 71 x 71 x 30 mm für Aufputz- Montage. Schaltleistung Heizen 10 (4)A. 3 2 1 ~ ~ ~ Temperaturbereich 6 - 30 °C Schaltdifferenz 0,5 K 230 V~ Schutzart IP 30 Raumthermostat - RTI in Industrieausführung Artikel-Nr.

  • Seite 24: Brenner - Montage

    Andere Maße für den Durchmesser B und F nur auf besondere Bestellangaben. Elektroanschluß von Brennern Kroll-Warmlufterzeuger sind so konzipiert, daß normalerweise jedes geprüfte Brennerfabrikat eingesetzt werden kann. Der elektrische Anschluß bei werksseitig gelieferten Brenner für 230 V Wechselstrom erfolgt über eine Schnellmontage-Steckverbindung 7-polig, die am WLE angebracht...
  • Seite 25 Viskosität bei tieferen Temperaturen ausgelegt wird. Erforderlichenfalls ist ein Ölförderaggregat einzusetzen ! Die Saugleitung ist im Tankboden grundsätzlich mit einem Fußventil zu versehen. Gerätetyp Maß (in mm) 25 S 40 S 55 S 70 S 110 S B Ø...

  • Seite 26: Inbetriebnahme Des Ventilatormotors

    Inbetriebnahme des Ventilatormotors Prüfung Antrieb a) Ventilator Drehrichtung überprüfen, siehe Richtungspfeil am Ventilatorgehäuse. b) Vorspannung Antriebsriemen überprüfen. c) Befestigungsschrauben des kpl. Antriebs auf festen Sitz überprüfen. Nennstrom - Stromaufnahme messen Zur Vermeidung von fehlerhaften Messungen müssen alle vorgesehenen Ansaug- bzw. Blindbleche am Gerät montiert und die Gitter in Luftkanal bzw.

  • Seite 27: Außerbetriebnahme

    Inbetriebnahme des Ventilatormotors Der Heizöl bzw. Gasdurchsatz ist gemäß Wärmebelastung des Gerätes (siehe Geräte–Typenschild) einzustel- len. Der Brenner ist gemäß Herstellerangaben auf optimale Werte, mindestens jedoch auf die des Bundes- Immissionsschutzgesetzes (BImSchG) einzustellen. Der Schornsteinzug ist im kalten und warmen Zustand zu messen. Um die Gefahr der Taupunktunterschreitung und der daraus entstehenden Korrosion im Wärmetauscher zu verhindern, darf die Abgastemperaturdifferenz (der Heizöl- bzw.

  • Seite 28: Keilriemenwechsel

    Keilriemenwechsel Keilriemenscheibe demontieren: - Keilriemen entspannen und abnehmen - Innen-Sechskantschrauben herausdrehen (siehe Abb. 1) - Eine Schraube in das Gewindeloch der Buchse eindrehen und anziehen - Die Buchse wird durch das Anziehen der Schraube gelöst - Die gelockerte Scheibe kann jetzt mit der Hand von der Welle gezogen werden. Keilriemenscheibe montieren: - Nach dem Säubern und Entfetten werden Scheiben und Buchse ineinandergesetzt: Die Löcher werden zur Deckung gebracht und die Innen-Sechskantschraube lose eingedreht.

  • Seite 29: Montage Von Saug- Und Druckseitigem Zubehör

    Montage von saug- und druckseitigem Zubehör 1.) Anbau von Kanalhauben (druckseitig) - Der Anbau von druckseitigen Bauteilen hat mittels selbstschneidenden Schrauben zu erfolgen. Dabei ist zwischen Bauteil und Gerät ein Dichtungsband zu legen Montage der Bauteile: 1. Zwischen Haube und Gerät das Dichtungsband kleben 2.

  • Seite 30: Ersatzteilliste

    Ersatzteilliste 25S bis 70S Dichtungsband Wärmetauscher Reinigungsdeckel Wirbulatoren Brennkammer Ventilator Reinigungsdeckel mit Dichtungsband Schaltgehäuse 95S bis 110S Dichtungsband Wärmetauscher Reinigungsdeckel Wirbulatoren Brennkammer Ventilator Motor Riemenscheibe Motor Keilriemen Riemenscheibe Gebläse...

  • Seite 31: Schaltpläne

    Schaltplan 25 bis 70 S Bei Anschluss eines Raumthermostaten Brücke zwischen Klemme 5 + 6 entfernen Remove bridge connector 5 + 6 when room thermostat is connected Pour raccordement d’un thermostat d’ambiance enlever le shunt entre 5 et 6 Raumthermostat Room thermostat Thermostat d’ambiance Lüfterthermostat...
  • Seite 32 Schaltplan für 400 V Motoren Bei Anschluß eines Raumthermostates Brücke zwischen Klemme 5 und 6 entfernen Remove bridge connector 5 -6 when room thermostat is connected Pour raccordement d’un thermostat d’ambiance enlever le shunt entre 5 et 6 Bei 400V Motoren ohne Thermo- kontakt When using 400V Motors without thermojunction...

  • Seite 33: Konformitätserklärung

    Konformitätserklärung EC conformity / Déclaration de conformeté CE im Sinne der in accordance with CE - Directive selon la réglémentation EG - Richtlinie 98/37EG Maschinen-Richtlinie / directive for machines / CE machines 91/368EWG Gasverbrauchseinrichtungen / gas consumingappliances / installations consumant du gaz EG - Richtlinie 73/23/EWG Niederspannungs-Richtlinie / Low tension directive /...
  • Seite 36 Pfarrgartenstraße 46 · Postfach 67 D-71737 Kirchberg/Murr · Telefon +49 (0) 7144 / 830 - 0 Telefax +49 (0) 7144 / 830 - 100 Kroll (UK) · Ltd. Azura Close, Unit 49 Woolsbridge Ind. Estate- Dorset - Wimborne BH 216 SZ Three Legged Cross...
