6.4.3 Potenzialfreie Kontakte mit 12 V
nungsversorgung der Kommunikationskar-
te verdrahten
Dieses Anschlusskonzept ist nur mit Kommunikationskarte Typ 2
möglich.
1

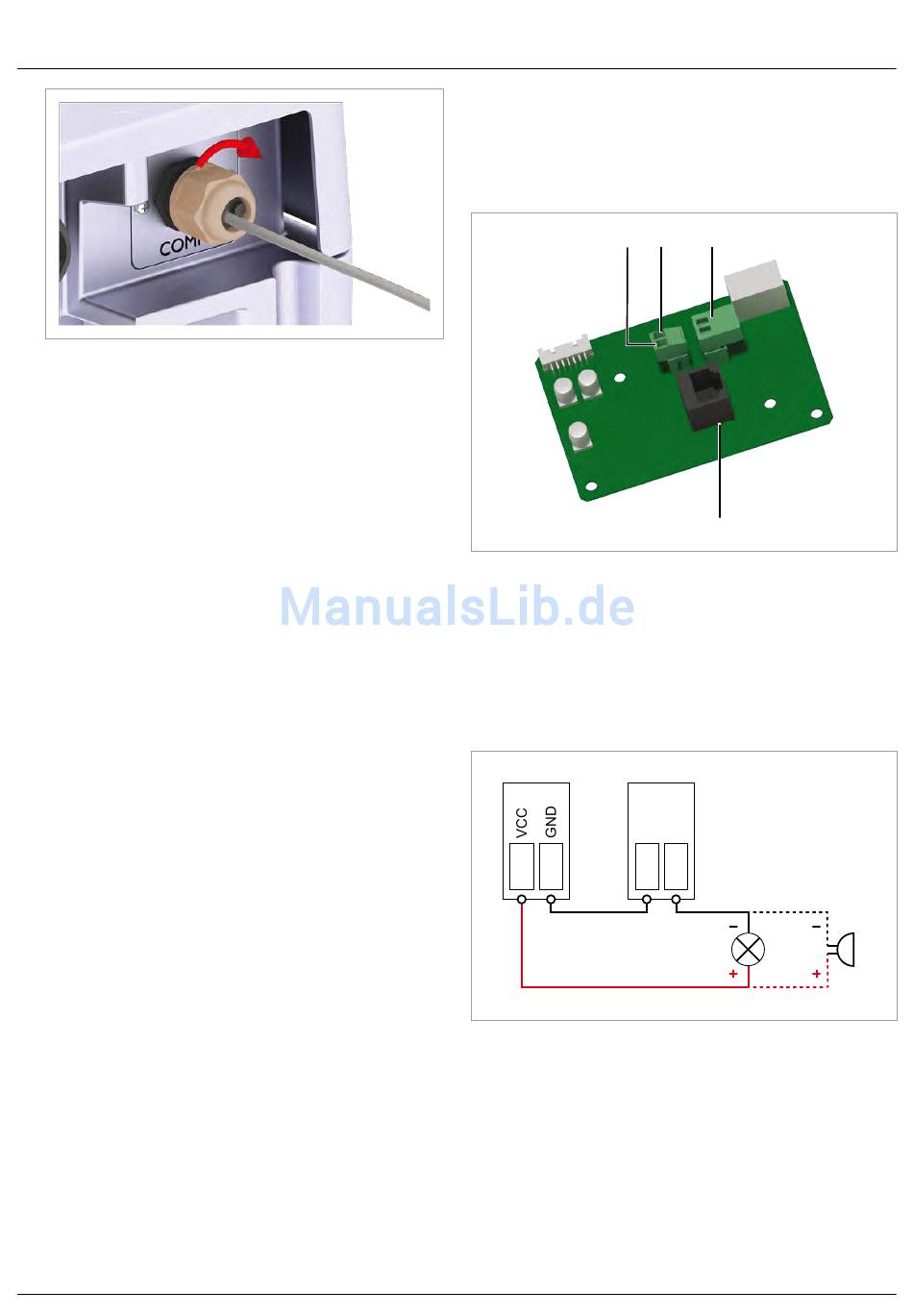

Abb. 6.8: Komponenten der Kommunikationskarte Typ 2
12 V -Spannungsversorgung - GND (Stecker mit Schraub-
1
DC
klemmen)
12 V -Spannungsversorgung - VCC (Stecker mit Schraub-
2
DC
klemmen)
3 Potenzialfreie Kontakte (Stecker mit Schraubklemmen)
4 Digitale Eingänge und Externe Abschaltung (EPO) (RJ45)
1
Abb. 6.9: 12 V -Spannungsversorgung für ein externes
DC
Alarmgerät über die Kommunikationskarte Typ 2,
Variante 1
6 Installation
-Span-
DC
2 3
4
2
3 4
