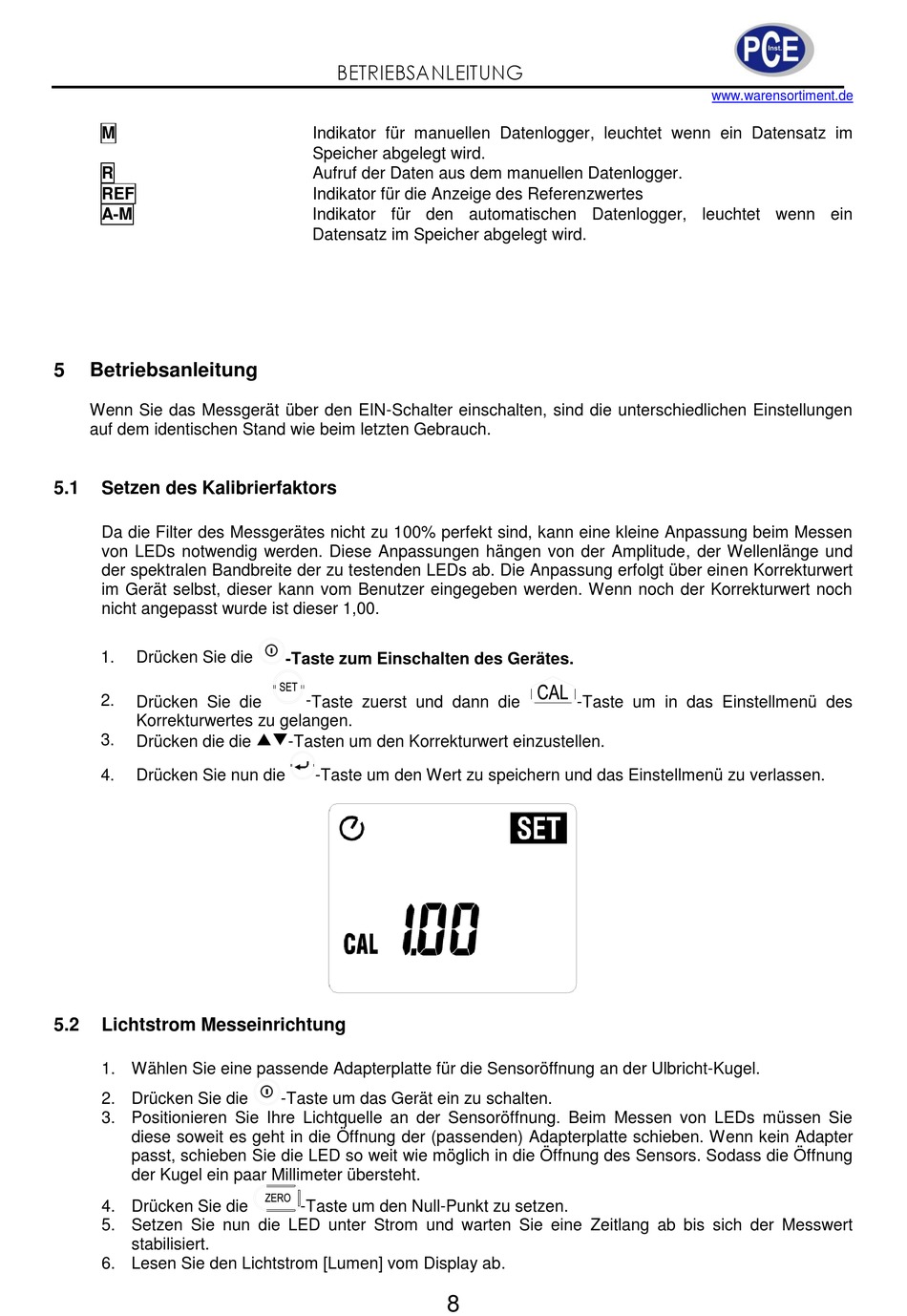

Betriebsanleitung
Wenn Sie das Messgerät über den EIN-Schalter einschalten, sind die unterschiedlichen Einstellungen
auf dem identischen Stand wie beim letzten Gebrauch.
5.1
Setzen des Kalibrierfaktors
Da die Filter des Messgerätes nicht zu 100% perfekt sind, kann eine kleine Anpassung beim Messen
von LEDs notwendig werden. Diese Anpassungen hängen von der Amplitude, der Wellenlänge und
der spektralen Bandbreite der zu testenden LEDs ab. Die Anpassung erfolgt über einen Korrekturwert
im Gerät selbst, dieser kann vom Benutzer eingegeben werden. Wenn noch der Korrekturwert noch
nicht angepasst wurde ist dieser 1,00.
1.
Drücken Sie die
2.
Drücken Sie die
Korrekturwertes zu gelangen.
Drücken die die -Tasten um den Korrekturwert einzustellen.
3.
4.
Drücken Sie nun die
5.2
Lichtstrom Messeinrichtung
1. Wählen Sie eine passende Adapterplatte für die Sensoröffnung an der Ulbricht-Kugel.
2. Drücken Sie die
3. Positionieren Sie Ihre Lichtquelle an der Sensoröffnung. Beim Messen von LEDs müssen Sie
diese soweit es geht in die Öffnung der (passenden) Adapterplatte schieben. Wenn kein Adapter
passt, schieben Sie die LED so weit wie möglich in die Öffnung des Sensors. Sodass die Öffnung
der Kugel ein paar Millimeter übersteht.
4. Drücken Sie die
5. Setzen Sie nun die LED unter Strom und warten Sie eine Zeitlang ab bis sich der Messwert
stabilisiert.
6. Lesen Sie den Lichtstrom [Lumen] vom Display ab.
BETRIEBSANLEITUNG
Indikator für manuellen Datenlogger, leuchtet wenn ein Datensatz im
Speicher abgelegt wird.
Aufruf der Daten aus dem manuellen Datenlogger.
Indikator für die Anzeige des Referenzwertes
Indikator für den automatischen Datenlogger, leuchtet wenn ein
Datensatz im Speicher abgelegt wird.
-Taste zum Einschalten des Gerätes.
- Taste zuerst und dann die
-Taste um den Wert zu speichern und das Einstellmenü zu verlassen.
-Taste um das Gerät ein zu schalten.
-Taste um den Null-Punkt zu setzen.
8
www.warensortiment.de
-Taste um in das Einstellmenü des
